Cimentación, DCP de masa única, conexión rápida

El medidor de resistencia al corte H-4220F de masa única (4,6 kg) se utiliza para estimar la resistencia al corte de suelos débiles con un CBR inferior a 20 y una carga por pie cuadrado inferior a 4000. Permite evaluar la resistencia in situ de suelos no alterados y/o materiales compactados. También se puede utilizar para estimar el CBR (índice de soporte de California), la resistencia al corte y el espesor del material. El H-4220F es ideal para aplicaciones de construcción horizontal, como cimentaciones superficiales, zapatas y arcenes. Normalmente se utiliza para evaluar las propiedades del material hasta una profundidad de 914 mm (36 pulg.) por debajo de la superficie. Además, con el uso de extensiones de 61 cm (24 pulg.), esta profundidad se puede aumentar hasta 2 m (6 pies).

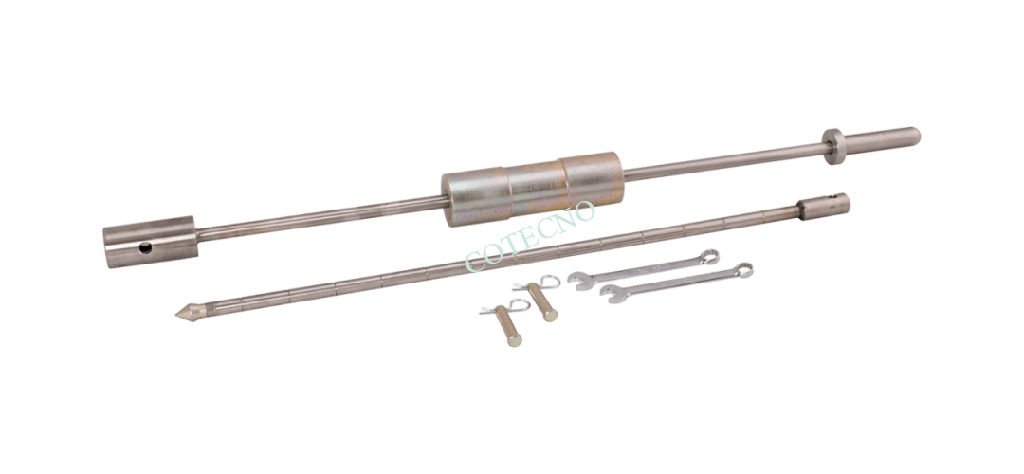

El H-4220F incluye una varilla de accionamiento de 37,75" marcada en incrementos de 2", un martillo deslizante monomasa de 10,1 lb (4,5 kg) y una punta endurecida reutilizable. La varilla de accionamiento y el martillo se conectan mediante un pasador de conexión rápida. La caída del martillo es de 22,6" (575 mm) con una tolerancia de 0,039" (1,0 mm). La punta endurecida tiene un ángulo de 60° con una tolerancia de 1°. El diámetro de la base de la punta es de 0,790" (20 mm) con una tolerancia de 0,010" (0,25 mm).
