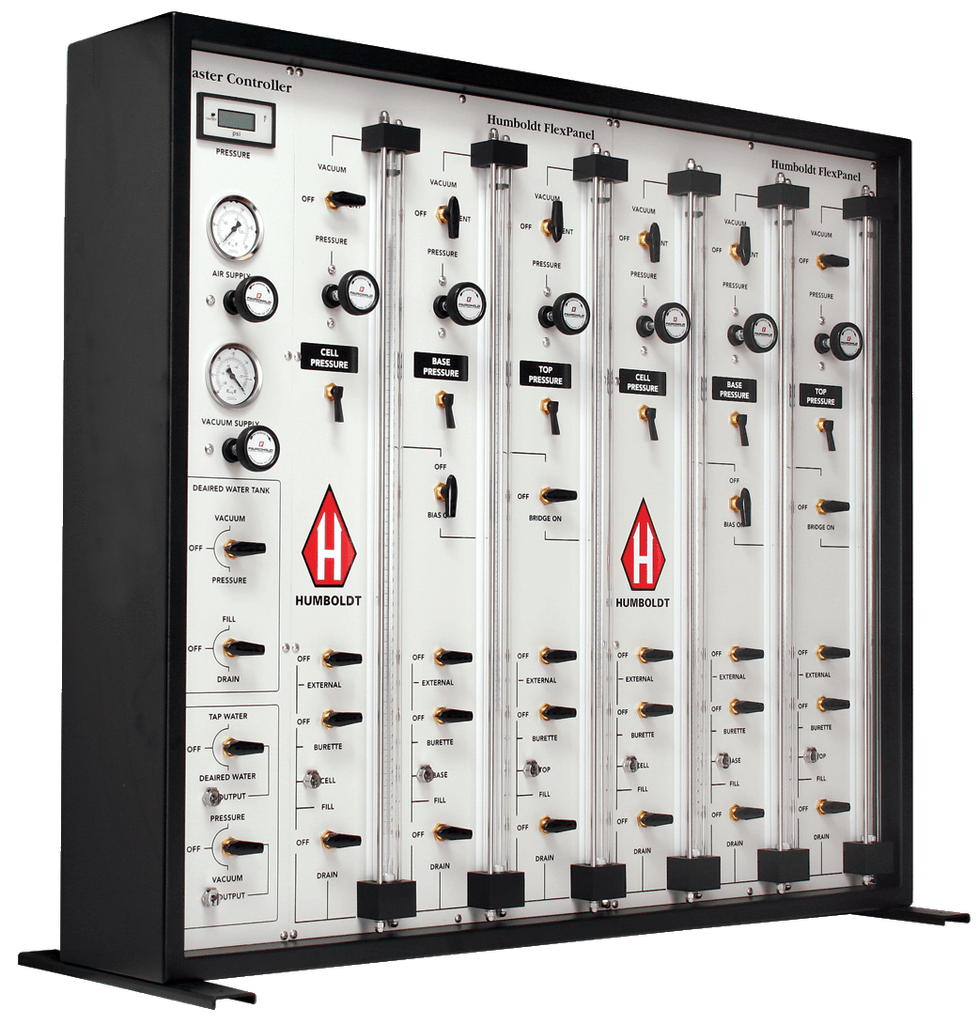

(2) juegos de tres (3) buretas. Humboldt recomienda utilizar cualquier combinación de hasta cinco (5) juegos de buretas con cada panel de control. Las pruebas de permeabilidad miden la tasa de descarga de agua en condiciones de flujo laminar a través de una sección transversal unitaria de un medio poroso, bajo un gradiente hidráulico unitario y a una temperatura estándar (20 °C). En estas pruebas, el suelo se somete a agua a una presión conocida y se mide el flujo. El coeficiente de permeabilidad (k), o simplemente permeabilidad, expresa la capacidad del agua para fluir a través del medio en cuestión. El método de prueba de "carga constante" es aplicable a suelos granulares gruesos, como arenas y gravas. El método de prueba de "carga variable" es aplicable a suelos de grano fino. Ambos métodos pueden utilizarse para analizar suelos arcillosos. Los paneles Humboldt FlexPanels ofrecen un sistema de distribución sencillo y altamente eficiente para suministrar aire, agua y agua desaireada en aplicaciones de pruebas de permeabilidad y triaxiales. Su configuración simple y directa, con buretas integradas, proporciona un diseño compacto que ocupa menos espacio en la mesa de trabajo que los sistemas de la competencia con depósitos de aire/agua. El diseño de buretas largas y estrechas de los FlexPanels de Humboldt permite tiempos de procesamiento de pruebas más rápidos en comparación con sistemas de buretas más grandes y cortas, manteniendo el mismo volumen. Esto se debe a la menor formación de menisco en las buretas más estrechas, lo que permite que el nivel del agua descienda más rápido, resultando en lecturas más rápidas. Además, el uso de buretas más largas y estrechas, junto con una graduación de escala de 0,02 ml, proporciona una escala más fácil de leer y más precisa. Los paneles FlexPanel también incluyen un regulador de polarización y un puente. El regulador de polarización mantiene la presión diferencial al aumentar las presiones de confinamiento y de retorno. El puente permite el control simultáneo de las presiones base y superior mediante un solo regulador. Esta función minimiza el tiempo del operador y reduce el margen de error al abrir y ajustar los reguladores durante una prueba. El sistema Humboldt FlexPanel se compone de 5 configuraciones de paneles independientes, que pueden agruparse para adaptarse a configuraciones de 1 a 6 celdas. Configuración y funcionamiento rápidos y sencillos. Los paneles Humboldt FlexPanel facilitan la configuración gracias a sus puertos claramente etiquetados y conexiones rápidas. Su funcionamiento es igualmente sencillo gracias a sus controles claramente etiquetados, manómetros de gran tamaño y marcas de bureta fáciles de leer. Todos los paneles Humboldt FlexPanel utilizan válvulas Swagelock sin cambio de volumen y reguladores de precisión Fairchild de purga constante para un control preciso. Todas las entradas y salidas utilizan conexiones rápidas para garantizar una configuración rápida y precisa de las celdas de permeámetro, así como de las conexiones de aire, agua y drenaje. Se suministran accesorios, tubos y conectores con cada unidad. Todos los paneles FlexPanel están diseñados para soportar presiones de aire de hasta 150 psi. Para el análisis de muestras contaminadas, Humboldt ofrece una unidad de interfaz tóxica opcional que impide la entrada de fluidos y vapores tóxicos al panel FlexPanel. Véase la página siguiente. Características de los paneles Humboldt FlexPanels: Los paneles Humboldt FlexPanels están fabricados en aluminio ligero para una larga vida útil sin corrosión. Los FlexPanels proporcionan una solución precisa y fácil de usar para controlar el aire comprimido, el agua, el agua desaireada y el vacío sin necesidad de interfaces de vejiga de aire/agua para producir las presiones necesarias para las pruebas de permeabilidad y triaxiales. Los FlexPanels utilizan un conjunto de tres buretas para controlar las presiones de la celda, la tapa superior y el pedestal de la base. Este sistema de presión extremadamente versátil controla la presión, el agua, el tanque de desaireación y el vacío desde un solo panel. Las tres buretas permiten controlar la presión de la celda y la contrapresión para cada celda. Pueden monitorear el cambio de volumen en la muestra y se pueden usar para medir el flujo de agua a través de la muestra para pruebas de permeabilidad. Los FlexPanels pueden medir manualmente el cambio de volumen o la permeabilidad en una muestra de prueba triaxial sin el uso de un aparato de cambio de volumen, una ventaja significativa en comparación con los sistemas de vejiga de aire/agua
