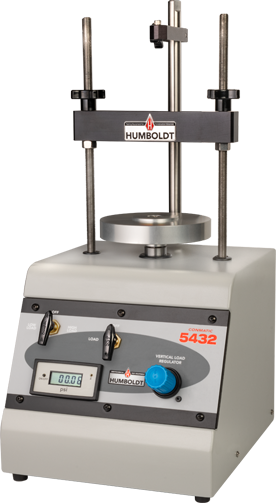

Conmatic con lectura digital, 32 Tsf, 110/220 VCA 50/60 Hz

Las máquinas neumáticas de consolidación Conmatic cumplen con las siguientes normas: ASTM D2435, ASTM D5333, AASHTO: T216, BS:1377:5. Compacta y fácil de usar, la máquina neumática de consolidación HM-5432.3F se utiliza para estimar la velocidad y la magnitud del asentamiento previsto para una estructura. La unidad aplica cargas instantáneamente y sin impacto para ensayos de consolidación controlada por tensión, manteniendo la carga independientemente de la compresión de la muestra. Su tamaño reducido ahorra valioso espacio en la mesa de laboratorio, a la vez que mantiene su versatilidad al admitir celdas de anillo fijo, anillo flotante o permeabilidad. Características: Alta precisión en rangos de carga bajos; pantalla digital integrada que simplifica la verificación de la carga aplicada y la configuración de la carga predeterminada; viga transversal superior ajustable; carga instantánea sin impacto; selección de carga flexible; resistente a impactos; modelos disponibles en sistema inglés o métrico. La pantalla digital de la HM-5432 muestra las cargas aplicadas mediante reguladores y transductores de presión de precisión con una linealidad de ±0,1 %. Las plataformas de aluminio de 25,4 mm (1") de espesor cuentan con almohadillas de centrado y admiten anillos de consolidación de hasta 100 mm (4") de diámetro. Varillas verticales de acero inoxidable soportan el cabezal y el indicador de carátula. Se incluye una bola de presión HM-001076. También se incluye un tubo de suministro de aire (7,62 m) para conectar la línea de aire comprimido. La unidad cuenta con una resistente carcasa de acero con recubrimiento de pintura en polvo esmaltada que protege los componentes internos. Esta máquina está disponible en dos modelos: HM-5432.3F TSF (120/220 V, 50/60 Hz) y HM-5432M.3F kgf/cm³ (120/220 V, 50/60 Hz). El modelo HM-5432 puede utilizarse con un indicador de carátula mecánico estándar o, para aplicaciones de adquisición de datos, puede combinarse con indicadores digitales o transductores de deformación (LSCT) y conectarse a un registrador de datos de Humboldt. Para obtener capacidades adicionales de adquisición de datos, agregue el módulo específico para consolidación NEXT HM-5100SW de Humboldt y una computadora para mejorar la adquisición de datos y la generación de informes. Los modelos HM-5432.3F y HM-5432M.3F solo incluyen la unidad básica; solicite los manómetros y las celdas por separado. CONFIGURACIÓN DE ADQUISICIÓN DE DATOS PARA HM-5432.3F: La adquisición y el control de datos para la máquina de consolidación neumática HM-5432.3F se pueden lograr con uno de los registradores de datos de 4 canales de Humboldt. El monitor táctil del registrador de datos permite el control y la monitorización en tiempo real de las pruebas, ya sea en una configuración independiente o controlada por computadora. En el modelo HM-5432.3F, las cargas neumáticas se controlan mediante válvulas manuales ubicadas en el panel frontal de la máquina de consolidación. El registrador de datos ofrece cuatro (4) canales de adquisición de datos integrales e independientes, que pueden utilizarse en configuraciones autónomas o accederse a través de un ordenador conectado a la red LAN mediante el software NEXT Basic de Humboldt. Monitorización de pruebas autónoma: El controlador con pantalla táctil permite la monitorización gráfica completa de las funciones de prueba en una aplicación autónoma. La pantalla impermeable de siete pulgadas de los registradores de datos Humboldt permite una monitorización inmediata de las funciones de prueba, en una visualización gráfica en tiempo real, sin necesidad de un ordenador, lo que refuerza el compromiso de Humboldt con la adquisición de datos modular y autónoma. En una aplicación autónoma, podrá ejecutar pruebas y visualizar los resultados, así como consultar tablas, gráficos básicos x-y y lecturas del instrumento en tiempo real durante la prueba, mediante la adquisición de datos básica definida por el usuario. Los datos de prueba se almacenan en el dispositivo y pueden descargarse a una unidad USB a través del puerto USB frontal, o bien transferirse a un ordenador a través del puerto LAN. Adquisición de datos de 4 canales. Pantalla táctil de alta resolución de 7 pulgadas, resistente al agua, que proporciona control total y visualización gráfica en tiempo real de las pruebas. Adquisición de datos para el control de la máquina/prueba mediante pantalla táctil. Monitorización de pruebas por ordenador. El software NEXT Basic de Humboldt se puede descargar desde: https://www.humboldtmfg.com/support/software.php para su uso con un registrador de datos y un ordenador Humboldt. Este software proporciona adquisición de datos básica y generación de informes para quienes utilizan un ordenador con este fin. Además, puede adquirir el módulo de consolidación HM-5100SW de Humboldt para una configuración específica de pruebas de consolidación y monitorización de la función de prueba. Adquisición de datos mediante un ordenador en red. Permite utilizar el módulo de consolidación HM-5100SW del software NEXT de Humboldt. Visualización gráfica y numérica en tiempo real de las pruebas a través de la pantalla del ordenador. Frecuencia de muestreo efectiva de 50 lecturas/seg. Almacena un número ilimitado de pruebas con hasta 3000 puntos por prueba. Leer más Leer menos
