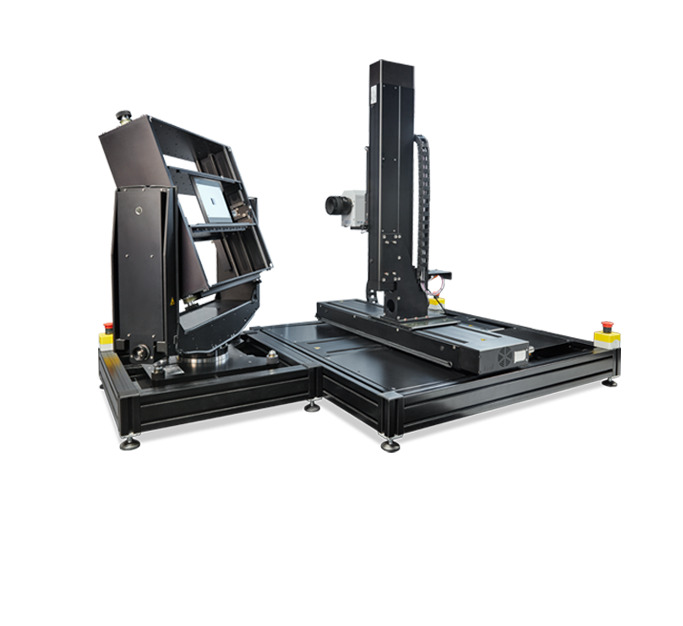

DTS 500 sistema de posicionamiento para pruebas de pantallas

DTS 500 sistema de posicionamiento para pruebas de pantallas

Instrument Systems https://www.cotecno.cl/shop/is-dts-500-dts-500-sistema-de-posicionamiento-para-pruebas-de-pantallas-643361 https://www.cotecno.cl/web/image/product.template/643361/image_1920?unique=16501f8

Sistema de posicionamiento para pruebas automáticas de pantallas.

Fabricante: Instrument Systems.

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: IS-DTS-500



Compartir

Descripción general

Goniometro para medicion automatica y precisa de luz en paneles de control y displays LC

En los laboratorios de fabricantes y proveedores de displays para las industrias automotriz y aeronautica se deben probar de forma confiable y reproducible grandes cantidades de muestras para parametros fotometricos. En ello cumplen un rol vital los sistemas de posicionamiento DTS 500, que permiten orientar con precision los puntos de medicion y examinar luminancia y color desde distintos angulos de vision. Ademas, convierten los espectrometros y sondas opticas telescopicas de alto nivel de Instrument Systems en un sistema todo en uno para procedimientos de medicion automatizados.

El goniometro DTS 500 de Instrument Systems esta disponible en distintas configuraciones:

  • Posicionador XYZ independiente, por ejemplo para paneles de control en autos y aeronaves
  • Goniometro independiente de 2 ejes
  • Goniometro completo de 5 ejes, por ejemplo para displays LC
  • El control del DTS 500 esta totalmente integrado en el software SpecWin Pro. Las lecturas pueden mostrarse graficamente como distribucion de luminancia y contraste en coordenadas cartesianas o esfericas con isolineas, y exportarse en muchos formatos.

Posicionamiento automatico de displays para mediciones dependientes del angulo de vision

  • Medicion de interruptores e iconos con iluminacion posterior, o de tableros de instrumentos
  • Medicion NVIS de instrumentos de vuelo
  • Determinacion de las propiedades de reflexion BRDF de displays, con equipo de iluminacion opcional
  • Determinacion de las propiedades espaciales de radiacion de LEDs y luminarias pequenas

Especificaciones técnicas

Datos técnicos

XYZ-PositioniererXYZ-PositioniererXYZ-Positionierer
ModeloDTS500-103DTS500-105
Translation range (X,Y,Z)350 x 340 x 350 mm545 x 540 x 450 mm
Repetibilidad± 0.013 mm± 0.013 mm
Exactitud absoluta± 0.025 mm± 0.025 mm
Velocidad60 mm/sec60 mm/sec
Max. mountable weight6 kg (10 kg optional)6 kg (10 kg optional)
Dimensions (LxWxH)90 x 80 x 90 cm100 x 100 x 110 cm
Peso aproximado70 kg80 kg

Datos técnicos

2-Axis Goniometer2-Axis Goniometer2-Axis Goniometer
ModeloDTS500-113DTS500-115
Max. Display Size (WxH) (w. clamping device)350 x 280 mm550 x 440 mm
Max. display size (WxH) (w/o. clamping device)395 x 300 mm590 x 490 mm
Rotation range-100° bis +100°-100° bis +100°
Repetibilidad± 0.01°± 0.1°
Exactitud absoluta± 0.05°± 0.05°
Velocidad25°/sec25°/sec
Max. mountable weight10 kg25 kg
Dimensions (LxWxH)60 x 55 x 70 cm80 x 60 x 90 cm
Peso aproximado35 kg55 kg
The detailed measurement conditions under which the specified values have been determined can be looked up in the data sheets and brochures or requested from Instrument Systems.The detailed measurement conditions under which the specified values have been determined can be looked up in the data sheets and brochures or requested from Instrument Systems.The detailed measurement conditions under which the specified values have been determined can be looked up in the data sheets and brochures or requested from Instrument Systems.

Guía de compra

Seleccione esta familia para medición multiángulo de pantallas. Valide tamaño del display, ejes requeridos, medición emisiva/reflectiva y automatización.

Cómo validar si sirve

Antes de cotizar, confirme muestra, rango de medición, norma aplicable, accesorios necesarios y condiciones de instalación o producción.

Recomendación de compra

Solicite esta familia cuando esos criterios coincidan con la aplicación real y se requiera una solución Instrument Systems con trazabilidad técnica.
