Descripción general

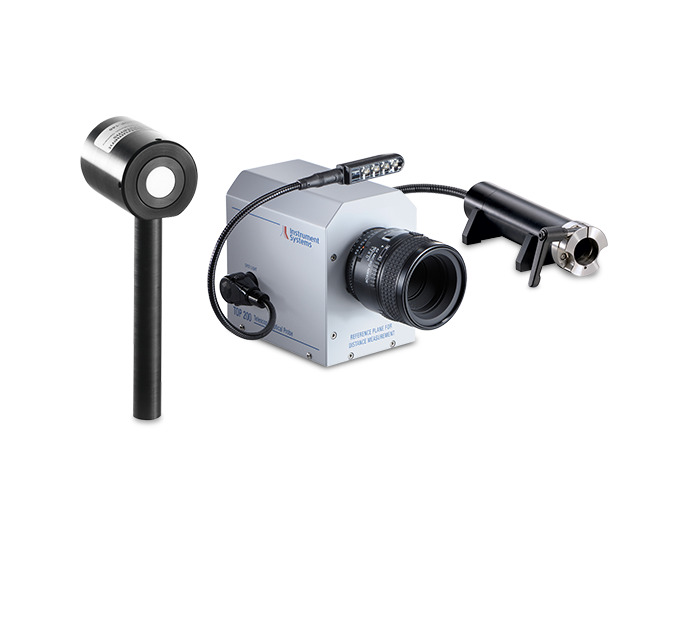

EOP: sondas opticas para mediciones de irradiancia
Instrument Systems ofrece una serie de EOP para medir irradiancia y acoplamiento universal de radiacion. Se diferencian principalmente por el rendimiento de luz, el grado de correccion cosenoidal y el rango espectral. Todas las sondas opticas EOP contienen un difusor para dispersar la luz incidente. Detras del difusor se encuentra la cara de entrada de la fibra optica, mediante la cual la luz se acopla al espectrometro.
Aplicaciones EOP
Para aplicaciones generales recomendamos las sondas opticas EOP 120 y EOP 121, con conector lateral de haz de fibras, ya que ofrecen el mejor equilibrio entre buena correccion cosenoidal y buen rendimiento de luz.
Cuando se necesita una correccion cosenoidal buena a muy buena para medir fuentes de luz extendidas, esto siempre implica sacrificar parte del rendimiento de luz. La sonda optica EOP-146 es la opcion adecuada para este caso.
La sonda optica EOP 140 solo es adecuada para aplicaciones que requieren alto rendimiento de luz. El modelo EOP 542 esta disponible para mediciones con campo de vision fijo de 5,7° y se usa principalmente para medir luz solar directa.
Instrument Systems ofrece la esfera integradora ISP 40 para lograr una correccion cosenoidal optima con amplio rango espectral. Gracias al efecto integrador de la esfera, todo el haz se captura sin importar su convergencia o divergencia y se acopla al espectrometro mediante el haz de fibras.
TOP 300: sonda optica AR/VR/MR para radiancia y luminancia
La sonda optica TOP 300 AR/VR/MR imita la pupila del ojo humano al observar puntos individuales en displays XR. Viene equipada con una camara de visor y debe combinarse con un espectroradiometro de alta gama de la serie CAS.
La sonda TOP 300 se usa principalmente para pruebas de calidad de modulos AR/VR/MR en la linea de produccion o en desarrollo. Realiza mediciones de color y luminancia de punto unico con la maxima precision dentro de un headset AR/VR/MR.
El innovador mezclador de modos de Instrument Systems asegura una transmision estable a traves de la fibra y, por tanto, valores de medicion reproducibles, incluso cuando la fibra se mueve sobre un posicionador o goniofotometro. El diseño compacto del TOP 300 es ideal para montarlo sobre un posicionador o robot.
Caracteristicas especiales TOP 300
- El diseño optico optimizado imita el ojo humano con un campo de vision de ±1,2°
- Diseño compacto, robusto y liviano, por ejemplo para configuracion binocular
- La medicion de luminancia y color ofrece la maxima precision
- Camara de visor integrada de 5 MP
- Distintos tamanos de pupila y distancias de enfoque posibles
- Guia de fibra con adaptador de mezclado de modos integrado
TOP 200/150: sonda optica telescopica para radiancia y luminancia
La sonda optica telescopica TOP 200 se basa en optica Pritchard con una camara de visor integrada.
Caracteristicas especiales TOP 200/150
- La optica Pritchard con un espejo de apertura inclinado solo 15° entrega puntos de imagen perfectamente redondos y nitidos
- Conexion flexible por fibras opticas con mezclador de modos patentado para lecturas reproducibles y muy baja sensibilidad a la polarizacion
- Seis tamanos de punto de medicion seleccionables por software
- Camara de visor interna con amplio campo de vision
- Punto de medicion minimo: 80 µm
- Iluminacion opcional del objeto de prueba
- El TOP 150 es una alternativa de menor costo con una sola apertura
Aplicaciones TOP 200
La densidad de radiacion medida se acopla al espectrometro mediante el TOP 200 a traves de una fibra multimodo. El mezclador de modos patentado de Instrument Systems asegura una transmision uniforme de la luz en la fibra y, por tanto, valores de medicion reproducibles, incluso cuando la posicion de las fibras cambia.
El principio Pritchard permite observar el campo de vision durante la medicion y monitorear la posicion exacta. La imagen de la camara de visor se importa automaticamente en el software SpecWin Pro y se guarda junto con las lecturas.
LED 4xx: adaptadores de medicion de intensidad luminosa para LED
Instrument Systems ha desarrollado varios adaptadores de medicion para determinar la intensidad luminosa promedio I LED - B [cd] de los LED. Estos se diferencian segun el rango espectral utilizable, solo visible o tambien UV, la geometria de medicion y la aplicacion prevista, ya sea en laboratorio o produccion.
Los adaptadores de medicion contienen un difusor que forma la superficie sensible del detector de exactamente 1 cm². Detras del difusor hay un haz de fibras opticas mediante el cual el haz de luz se acopla al espectrometro. Este diseño se caracteriza por un alto rendimiento de luz con homogeneidad suficiente en la superficie del detector. La serie de adaptadores LED-4xx es por ello especialmente apta para LEDs de baja luminosidad y para uso en pruebas rapidas de produccion.
Aplicaciones LED 4xx
Los adaptadores de medicion LED 4xx pueden aceptar todos los zócalos de prueba de las series LED 5xx, LED 6xx y LED 81x. Un mecanismo de sujecion garantiza en todo momento una alineacion reproducible y exacta de los LED. Existen versiones acortadas de los adaptadores de medicion para uso en produccion, por ejemplo para montaje en un handler de LED.
Para aplicaciones que requieren el maximo grado de precision, se desarrollo la sonda optica LED 25 para determinar la intensidad LED promedio conforme a CIE 127. Esta ultima se basa en una esfera integradora y, por tanto, ofrece sensibilidad luminosa homogenea en toda la superficie del detector, aunque con un rendimiento de luz reducido.
