Descripción general

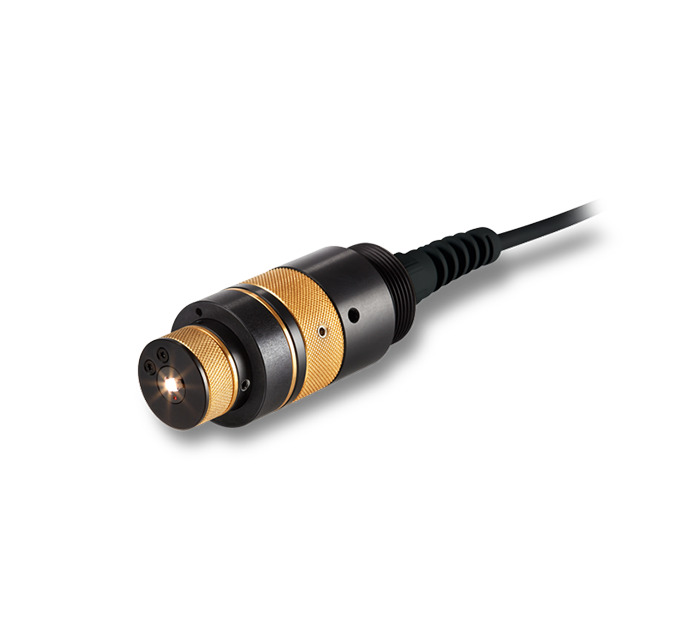

LED 5xx: insercion y cambio rapidos en la configuracion de medicion
Con la serie LED 5xx, Instrument Systems ofrece una amplia gama de zócalos de prueba LED para insercion y cambio rapidos de LEDs en configuraciones de medicion de laboratorio. Estos zócalos de precision estan disponibles para todos los tipos de LED comunes y aseguran el posicionamiento reproducible del LED en el adaptador de medicion correspondiente.
La lista de zócalos de prueba LED disponibles se amplía continuamente para incluir tipos de las series y modelos mas recientes de los fabricantes de LED. Tambien pueden realizarse adaptaciones especificas para el cliente. Los zócalos estan disponibles para los siguientes modelos y tipos de LED:
Los zócalos de prueba se han optimizado para adaptadores de medicion de 25 mm de diametro y son perfectamente compatibles con los sistemas de medicion de Instrument Systems. Vienen con un cable de alimentacion con conectores banana para conectar a una fuente de poder. El cuerpo del socket y los elementos guia estan hechos de aluminio o laton, lo que permite una alineacion mecanica del eje del LED de altisima precision. Los zócalos proporcionan un contacto electrico confiable. Todos los modelos para LEDs SMD cuentan con pines de contacto precisos. Existen zócalos de fuerza cero para LEDs cableados.
- Cableados, T1 y T1¾ con diametro de 3 o 5 mm y 2 o 3 conectores
- SMD de distintos tamanos y formas
- PLCC 2, 4, 6
- LED multichip
- LEDs de emision lateral
LED 6xx: radiacion libre de LEDs a 180°
Los zócalos de prueba de precision sin sombras de la serie LED 6xx estan disponibles para determinados disenos populares de LED. El dispositivo de sujecion especial en el lateral permite la radiacion libre del LED en un rango angular de 180°. Por ello son ideales para la medicion de alta precision del flujo luminoso en esferas integradoras o para determinar las propiedades espaciales de radiacion en un goniofotometro.
LED 81x: zócalos para LEDs de alta potencia
Con una potencia electrica de varios watts, los LEDs de alta potencia generan no solo un alto rendimiento de luz. La perdida de potencia asociada tambien provoca un calentamiento importante del componente, que debe disiparse para evitar una reduccion de su vida util o incluso su destruccion. La temperatura del chip tambien tiene un enorme efecto sobre la luz emitida y el espectro de radiacion, es decir, el color. Cuanto mayor es la temperatura, menor es el rendimiento de luz. Por esta razon, Instrument Systems ha desarrollado zócalos de prueba para el funcionamiento confiable de LEDs de alta potencia.
Con la serie LED 81x de zócalos de prueba, los LEDs de alta potencia pueden operarse de forma confiable y segura con hasta 5 watts de perdida de potencia. El socket de prueba esta diseñado para permitir una disipacion rapida, asistida por ventilador, del calor generado en el LED hacia el aire circundante. Se ha incorporado un sensor PT100 para monitoreo de temperatura, que puede leerse con el instrumento adecuado. Los zócalos LED-81x estan optimizados para un diseño de LED de alta potencia.
- Refrigeracion pasiva con unidad de enfriamiento y ventilador
- Adecuado para adaptadores LED de 25 mm de diametro
- Sensor de temperatura PT100
- Potencia maxima del LED de 5 W, corriente de operacion maxima de 2 A
LED 85x: socket con enfriamiento y calefaccion activas
La influencia de los parametros electricos y termicos de operacion sobre el desempeno optico de LEDs de alta potencia puede determinarse de forma rapida y conveniente con los zócalos de prueba de la serie LED-85x con control TEC. Un elemento Peltier con enfriamiento por aire permite enfriar y calentar los LEDs con una precision de 0.1°C. Tanto el sensor PT100 integrado como el elemento Peltier pueden conectarse a un controlador TEC que asume las funciones de control y visualizacion de temperatura.
- Calefaccion y enfriamiento TEC, con rango de temperatura de +5°C a +85°C
- Adecuado para adaptadores LED de 50 mm de diametro
- Zócalos reemplazables para LEDs de alta potencia comunes y placas de circuito de nivel 2
- Potencia maxima del LED de 10 W, corriente de operacion maxima de 2 A
Fuentes de luz de UV a IR: LS 100 / LS 500
La serie LS de fuentes de luz fue desarrollada especialmente por Instrument Systems para el acoplamiento de radiacion en fibras opticas. Se caracteriza por un alto acoplamiento de potencia radiante optica. Distintas versiones cubren el rango espectral desde UV hasta IR.
Ademas de una lampara halogena, el modelo LS500-110 esta equipado con una lampara especial de deuterio para el rango UV bajo, lo que permite lograr un amplio rango espectral de 190 a 2500 nm. El modelo tiene un obturador para limitar la iluminacion de muestras con radiacion UV. Ademas, la lampara de deuterio y la halogena pueden encenderse y apagarse individualmente de forma remota.
- Alta eficiencia de acoplamiento optico hacia las fibras opticas
- Se pueden conectar varios adaptadores de conector de fibra
- Modelos para el rango de longitud de onda desde UV hasta IR
