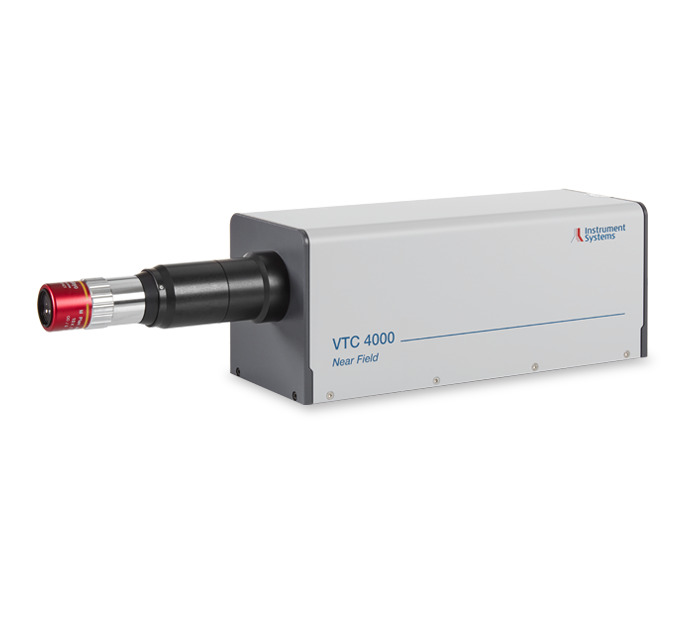

VTC 4000 cámara IR para análisis VCSEL de campo cercano

VTC 4000 cámara IR para análisis VCSEL de campo cercano

Instrument Systems https://www.cotecno.cl/shop/is-vtc-4000-vtc-4000-camara-ir-para-analisis-vcsel-de-campo-cercano-643345 https://www.cotecno.cl/web/image/product.template/643345/image_1920?unique=bd27c6f

Sistema para análisis 2D de campo cercano en arreglos VCSEL.

Fabricante: Instrument Systems.

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: IS-VTC-4000



Compartir

Descripción general

Analisis 2D de campo cercano para arreglos VCSEL

El VTC 4000 fue desarrollado para el analisis 2D ultrarapido y preciso de arreglos VCSEL en campo cercano.

Permite caracterizacion controlada por polarizacion de todos los parametros relevantes de cada emisor individual, con calibracion trazable a PTB y precision absoluta.

  • Disponible con y sin salida de fibra para conectar un espectrometro de alta resolucion.
  • Analiza potencia, grado/angulo de polarizacion y posicion de emisores individuales.
  • Permite evaluar divergencia, apertura numerica, valor M2 y propiedades espaciales de radiacion.
  • La version con salida de fibra permite analisis espectral y determinacion de longitud de onda.

La solucion optima para medicion de campo cercano de arreglos VCSEL

El sistema fue pensado para laboratorio y produccion, con resultados rapidos y precisos en control de calidad a nivel de emisor individual.

Es especialmente util para 3D sensing en smartphones y para aplicaciones automotrices como LiDAR.

Especificaciones técnicas

VTC 4000 – Datos técnicos

Versiones de modeloVTC 4000-100VTC 4000-200
Sensor de cámara12 MP CMOS12 MP CMOS
Fiber output for connection of a high-resolution spectrometerNoYes
Resultados de mediciónPower, polarization, position, emission characteristics, incl. numerical aperture and M² value (with z-positioning unit)Power, polarization, position, emission characteristics, incl. numerical aperture and M² value (with z-positioning unit), wavelength (with xy-positioning unit)
Rango de potencia para un emisor individual típico (10 µm de diámetro)20 nW – 385 mW40 nW – 770 mW
Exactitud de medición radiométrica6 %6 %
Campo de visión1.4 mm x 1.0 mm1.4 mm x 1.0 mm

Guía de compra

Seleccione esta familia para control de pantallas, análisis de imagen, medición a nivel de píxel o emisores IR/VCSEL. Valide resolución, campo de visión, luminancia y automatización requerida.

Cómo validar si sirve

Antes de cotizar, confirme muestra, rango de medición, norma aplicable, accesorios necesarios y condiciones de instalación o producción.

Recomendación de compra

Solicite esta familia cuando esos criterios coincidan con la aplicación real y se requiera una solución Instrument Systems con trazabilidad técnica.
