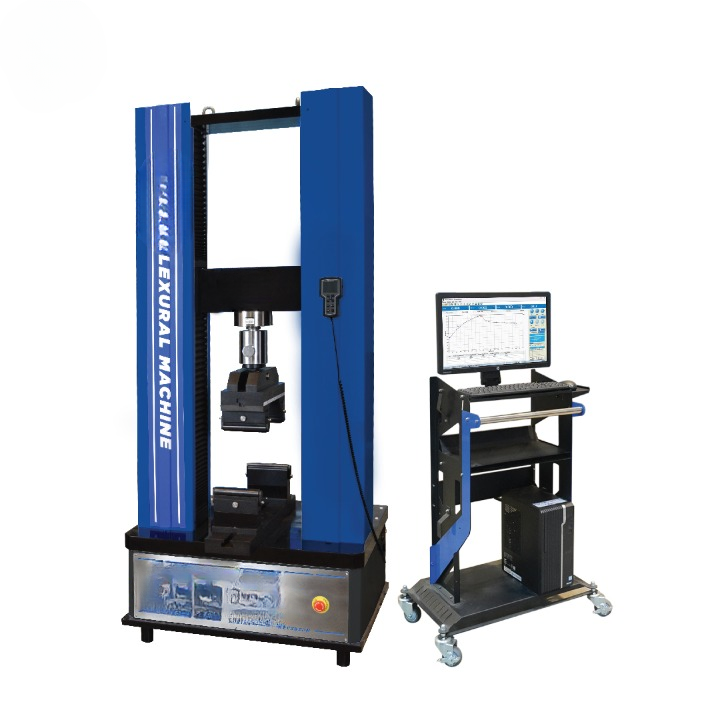

Máquina servocontrolada para ensayo de flexión de hormigón reforzado con fibras, 300 kN

Máquina servocontrolada para ensayo de flexión de hormigón reforzado con fibras, 300 kN

Normas asociadas ASTM C1609 EN 14651 EN 14654 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/maquina-servocontrolada-para-ensayo-de-flexion-de-hormigon-reforzado-con-fibras-300-kn-648513 https://www.cotecno.cl/web/image/product.template/648513/image_1920?unique=33d3e06

Máquina electromecánica de 300 kN para ensayos de flexión de hormigón reforzado con fibras por CMOD (BS EN 14651) y por deflexión (ASTM C1609).

  • Fuerza máxima de ensayo de 300 kN
  • Normas BS EN 14651 (CMOD) y ASTM C1609 (deflexión)
  • Exactitud de fuerza de ensayo de ±0,5 %
  • Velocidad de ensayo de 0,1 a 250 mm/min
  • Incluye accesorio de flexión de 3 y 4 puntos de 300 kN
  • Alimentación monofásica de 220 ~ 240 V, 5500 W

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0365



Compartir

La máquina evalúa la resistencia a la flexión del hormigón reforzado con fibras y cumple los requisitos de ensayo por CMOD y por deflexión. Durante el ensayo, la probeta reforzada con fibras recibe carga controlada hasta la rotura mientras los dispositivos de medición registran los datos. La máquina registra, procesa y analiza esos datos.

Su marco principal es sólido y sobredimensionado, de doble columna rígida con doble husillo de bolas de alta precisión. La acciona un servomotor electromecánico sin aceite, apto para ensayos de muchas horas sin calentamiento excesivo, con control servo fino para la velocidad baja y precisa que exige el ensayo.

El software de captura automática, adaptado a este ensayo, grafica la carga versus CMOD o deflexión e incluye programas BS EN y ASTM. Con un solo toque ejecuta el ensayo de forma totalmente automática, con secuencia de velocidad preprogramada, captura de datos y procesamiento de resultados.

Para la seguridad del operador y del equipo cuenta con parada de emergencia, protección contra sobrecarga e interruptores de límite superior e inferior.

Características

  • Software de captura automática totalmente compatible, adaptado al ensayo, con curva de carga versus CMOD o deflexión.
  • Software con programas BS EN y ASTM dedicados al ensayo, para cumplir requisitos de distintas regiones.
  • Ejecución del ensayo totalmente automática con un toque: secuencia de velocidad preprogramada, captura de datos y procesamiento de resultados.
  • Marco auxiliar con transductores de desplazamiento para una medición precisa (accesorio).
  • Accesorio de flexión de 3 y 4 puntos de montaje rápido, para BS EN 14651 y ASTM C1609.
  • Marco principal sobredimensionado, sólido y muy estable, sin movimiento durante el ensayo.
  • Motor electromecánico servocontrolado sin aceite, apto para ensayos de muchas horas sin calentamiento excesivo.
  • Control servo fino para un control preciso a baja velocidad.
  • Transductores opcionales de CMOD y de deflexión de alta precisión, que se montan sobre la probeta, para BS o ASTM.
  • Posicionamiento rápido y control fino desde el software o el control remoto.
  • Diseño compacto que ocupa poco espacio en el laboratorio.

Procedimiento de ensayo

  1. Preparación de probetas: preparar probetas de hormigón con las dimensiones y la dosificación especificadas, con fibras metálicas para BS EN 14651 (CMOD) y con cualquier tipo de fibra para ASTM C1609 (deflexión).
  2. Montaje: ubicar los apoyos y accesorios adecuados para la probeta, asegurando alineación y estabilidad.
  3. Configuración de carga: aplicar la carga en el centro para BS EN 14651 y en los tercios para ASTM C1609.
  4. Carga: aplicar carga en forma gradual hasta la rotura, midiendo de forma continua la carga y la deflexión.
  5. Registro: anotar la carga máxima y los valores de deflexión durante el ensayo.
  6. Análisis: calcular resistencia a la flexión, rigidez, tenacidad y los demás parámetros que exige cada norma.
  7. Informe: documentar los resultados, la preparación de probetas, las condiciones de ensayo y los parámetros calculados según la norma correspondiente.
SKUB-01-200-0365
Fuerza máxima de ensayo300 kN
Tipo de estructuraDoble columna rígida con doble husillo de bolas de alta precisión
Espacio de ensayo950 mm (sin accesorios)
Ancho libre440 mm
Exactitud de fuerza de ensayo±0,5 %
Rango de velocidad de ensayo0,1 - 250 mm/min
Resolución de carga1/100 000
Resolución de desplazamiento1/1000
Exactitud de desplazamiento≤0,5 %
Resolución de extensómetros metálicos1/1000
Exactitud de extensómetros metálicos≤0,5 %
Exactitud de extensómetros±1 mm
Rango de medición0,5 % - 100 % de la escala completa
Unidades de cargagf, kgf, N, kN, lbf, etc.
Visualización de curvasParámetros seleccionables en los ejes Y y X: tiempo, carga, desplazamiento, deformación, esfuerzo, deformación unitaria
Datos en pantallaFuerza máxima, velocidad, detalle de la probeta, resistencia (kPa, MPa, N/mm, Nmm)
Accionamiento principalServoaccionamiento y servomotor de precisión
SeguridadParada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior, sensor de carga con retroceso automático
Alimentación220 ~ 240 V, 5500 W, 25 A, 1 fase, 50 / 60 Hz, 7 HP
Dimensiones910 x 480 x 2000 mm (largo x ancho x alto)
Peso aproximado780 kg
NormasBS EN 14651 (CMOD), ASTM C1609 (deflexión)
IncluyeCelda de carga de alta precisión de 300 kN (tipo celda); accesorio de flexión de 300 kN, de 3 y 4 puntos; unidad de control magnética de mano; computador de escritorio con el software de operación
Accesorios para BS EN 14651Transductor de CMOD tipo horquilla de 12 x 0,001 mm; piezas de referencia con canto vivo (par); transductor de desplazamiento de 20 x 0,001 mm; marco auxiliar
Accesorios para ASTM C1609Transductor de desplazamiento de 20 x 0,001 mm (2 unidades); marco auxiliar
OpcionalesTransductor de CMOD tipo clip; para corte de entalla (BS EN 14651): marco guía con traba y máquina de corte con disco de 2 mm

Ensayos de flexión de hormigón reforzado con fibras: con fibras metálicas por CMOD según BS EN 14651, y con cualquier tipo de fibra por deflexión según ASTM C1609, para laboratorios de ensayo, investigación e industria del hormigón con fibras.

Guía de compra

Los transductores de CMOD y de desplazamiento, las piezas de referencia y el marco auxiliar figuran como accesorios, aparte de la unidad: confirme antes de comprar cuáles necesita según la norma que va a aplicar, BS EN 14651 o ASTM C1609.

Para cortar la entalla de las probetas según BS EN 14651 se ofrecen como opcionales un marco guía y una máquina de corte; defina si los necesita o si ya cuenta con ese equipo.

Verifique que la instalación eléctrica del laboratorio entrega la alimentación monofásica y la corriente que pide la máquina, y que el acceso y el piso admiten su altura y su peso.
