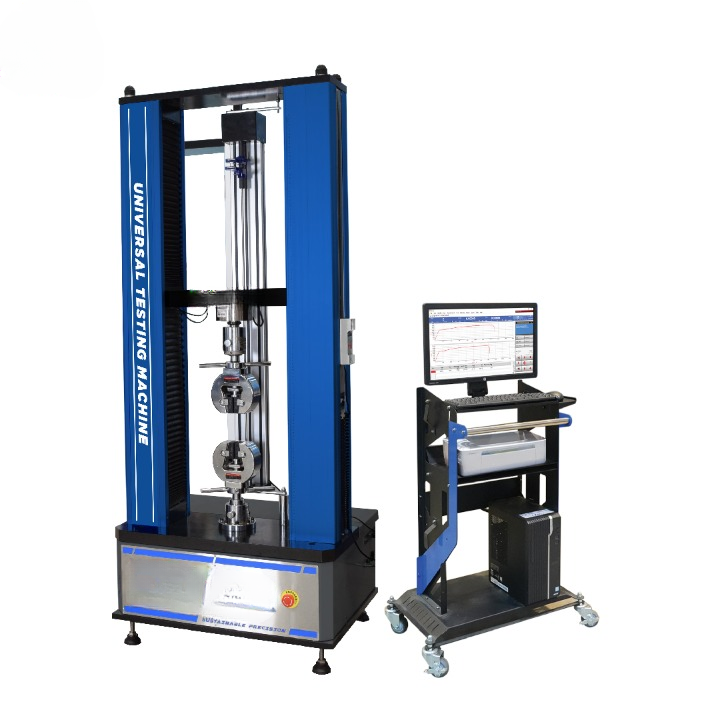

Máquina universal de ensayo servo totalmente automática de doble columna, 100 kN

Name: [B-01-200-0515] Máquina universal de ensayo servo totalmente automática de doble columna, 100 kN
Brand: Belltronic
SKU: B-01-200-0515

Normas asociadas ASTM A370 ISO 7500-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.

Máquina universal de 100 kN con doble columna y servomotor, para ensayos de tracción, compresión y flexión en metales, no metales y compuestos.

Fuerza máxima de ensayo: 100 kN
Exactitud de la fuerza de ensayo: ±0,5 %; resolución de carga 1/100 000
Rango de velocidad de ensayo: 0,1 - 500 mm/min
Doble columna rígida con doble husillo de bolas de alta precisión, 950 mm de recorrido
Incluye computador de escritorio con software de ensayo y mordaza de cuña de 0-7 mm
Normas: BS EN 10002-1, ISO 7500-1, ASTM A370

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)

Contáctanos

SKU: B-01-200-0515

La máquina universal de ensayo de 100 kN sirve para medir y ensayar propiedades mecánicas y para el estudio analítico de metales, no metales y materiales compuestos.

Registra automáticamente la fuerza máxima de ensayo, el valor de fractura, el valor de fluencia y el valor máximo de compresión. También permite calcular manualmente el alargamiento a la fractura y los distintos valores de resistencia. Su conector RS232 permite la comunicación con un computador para trabajar los datos.

Es totalmente automática: usa como fuente de potencia un servomotor de corriente continua con regulación de velocidad y engranajes reductores. Un módulo LCD muestra en tiempo real los datos y el estado del ensayo. El sistema de servocontrol trabaja con modulación por ancho de pulso (PWM) y control de velocidad de ensayo en lazo cerrado, gobernado por un microcontrolador de un solo chip.

Sirve a fabricantes, empresas constructoras, organismos de inspección y control de calidad de productos y departamentos de ensayo de materiales de construcción, y también puede usarse en universidades para docencia.

Ítems de ensayo (valores mostrados y calculados)

Esfuerzo de tracción.
Resistencia a la tracción.
Fuerza de tracción.
Esfuerzo de tracción estable.
Valor de fuerza a esfuerzo constante.
Alargamiento a la rotura.
Resistencia al desgarro.
Valor de fuerza en cualquier punto.
Alargamiento en cualquier punto.
Alargamiento a esfuerzo constante.
Extracción: cálculo de adhesión y valor máximo.
Ensayo de presión.
Ensayo de flexión.
Ensayo de fuerza de adhesión y de desprendimiento.
Ensayo de fuerza de extracción y de perforación.
Ensayo cíclico.

Software de ensayo

Interfaz estándar de fácil navegación.
Visualización en tiempo real del desplazamiento y de las curvas esfuerzo-deformación durante el ensayo.
Cambio libre entre pantallas de curvas y configuración de usuario.
Modos de control: velocidad constante, desplazamiento fijo, tasa de fuerza constante, esfuerzo constante y tasa de deformación constante.
Herramientas estadísticas y de análisis de curvas: zoom, desplazamiento de vista, cursor en cruz y toma de puntos.
Datos históricos de varios ensayos para análisis comparativo.
Edición abierta de resultados para resultados personalizados.
Informe en formato de procesador de texto, fácil de editar.
Sistema de gestión de permisos para una operación segura del software.

Controlador

Controlador principal con procesador de 32 bits para operación de alta velocidad y control preciso.
Adquisición de datos con conversor AD de 24 bits y frecuencia de muestreo de 2000 veces por segundo.
Calibración en 6 puntos para mejorar la exactitud.
Control en lazo cerrado de velocidad, desplazamiento y formas de onda de potencia.
Expansión de interfaces: 4 entradas analógicas (24 bits), 3 salidas analógicas (16 bits), 3 salidas de pulsos, 3 entradas de encoder de fase AB, 9 entradas de conmutación y 8 salidas de conmutación.
Interfaces adicionales: 1 USB, 1 RS232, 1 RS485, 4 interfaces LCD, 1 interfaz de microimpresora por puerto paralelo y 1 interfaz de teclado matricial de 8 x 4.

Procedimiento de ensayo

Preparación: confirme que la máquina está instalada, calibrada y mantenida según el manual de instrucciones, con las medidas de seguridad listas y el área de ensayo despejada.
Preparación de la probeta: prepárela según las normas o requisitos del ensayo, limpia, sin defectos y alineada con las mordazas o accesorios.
Parámetros del ensayo: ingrese en la interfaz de control el tipo de ensayo (tracción, compresión, flexión, etc.), la velocidad, el control por carga o desplazamiento y los demás parámetros.
Carga de la probeta: colóquela firmemente entre las mordazas o accesorios, bien alineada y sujeta.
Inicio del ensayo: inicie el ensayo desde la interfaz de control y observe su avance.
Registro de datos: la máquina registra carga, desplazamiento y tiempo durante el ensayo.
Análisis: calcule propiedades como resistencia a la tracción, límite de fluencia y módulo de elasticidad a partir de los resultados.
Informe: documente resultados, parámetros y observaciones, con gráficos y tablas.
Después del ensayo: retire la probeta, apague la máquina según el manual de instrucciones y límpiela.
Aseguramiento de calidad: calibre y mantenga la máquina en forma periódica.

SKU	B-01-200-0515
Fuerza máxima de ensayo	100 kN
Tipo de estructura	Doble columna rígida con doble husillo de bolas de alta precisión
Espacio de recorrido	950 mm (sin accesorios de sujeción)
Ancho útil	440 mm
Exactitud de la fuerza de ensayo	±0,5 %
Rango de velocidad de ensayo	0,1 - 500 mm/min
Resolución de carga	1/100 000
Resolución de desplazamiento	1/1000
Exactitud de desplazamiento	≤0,5 %
Resolución de extensómetros para metales	1/1000
Exactitud de extensómetros para metales	≤0,5 %
Exactitud de extensómetros	±1 mm
Rango de medición	0,5 % - 100 % de la escala completa
Unidades de carga	gf, kgf, N, kN, lbf, etc.
Visualización de curvas	Ejes seleccionables. Eje Y y eje X: tiempo, carga, desplazamiento, deformación, esfuerzo, deformación unitaria
Datos en pantalla	Fuerza máxima, velocidad, detalle de la probeta, resistencia (kPa, MPa, N/mm, Nmm)
Unidad motriz principal	Servoaccionamiento de precisión y servomotor
Seguridad	Parada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior, sensor de carga con retroceso automático
Alimentación	220 ~ 240 V, 1500 W, 5 A, 1 fase, 50/60 Hz, 2 HP
Dimensiones (largo x ancho x alto)	910 x 480 x 2000 mm
Peso aproximado	460 kg
Normas	BS EN 10002-1, ISO 7500-1, ASTM A370
Incluye	Celda de carga de alta precisión de 100 kN (tipo celda), 1 unidad; mordaza mecánica de cuña (0-7 mm / 100 kN), 1 unidad; unidad de control magnética de mano, 1 unidad; computador de escritorio con el software de operación, 1 unidad
Accesorios opcionales	Software de ensayo cíclico; extensómetro electrónico axial (GL25/D10); extensómetro electrónico axial (GL50/D25); extensómetro electrónico axial (GL100/D25); extensómetro electrónico de recorrido largo; impresora; banco portátil

Medición y ensayo de propiedades mecánicas y estudio analítico de metales, no metales y materiales compuestos, en rubros como aviación, petroquímica, fabricación de maquinaria, alambres, cables, textiles, fibras, plásticos, caucho, cerámica, alimentos, envases de medicamentos, tubos de aluminio-plástico, puertas y ventanas plásticas, geotextiles, películas, madera, papel y materiales metálicos. Normas indicadas: BS EN 10002-1 (ensayo de tracción de materiales metálicos), ISO 7500-1 (calibración y verificación del sistema de medición de fuerza) y ASTM A370 (ensayos mecánicos de productos de acero).

Guía de compra

La máquina se entrega con computador de escritorio y software de operación, unidad de control de mano y una mordaza de cuña para probetas de 0 a 7 mm. El software de ensayo cíclico, los extensómetros, la impresora y el banco portátil son opcionales y se piden por separado.

Verifique que su instalación disponga de alimentación monofásica de 220 ~ 240 V, 50/60 Hz, para 1500 W y 5 A, de una altura libre mayor a 2000 mm y de un piso apto para 460 kg.
