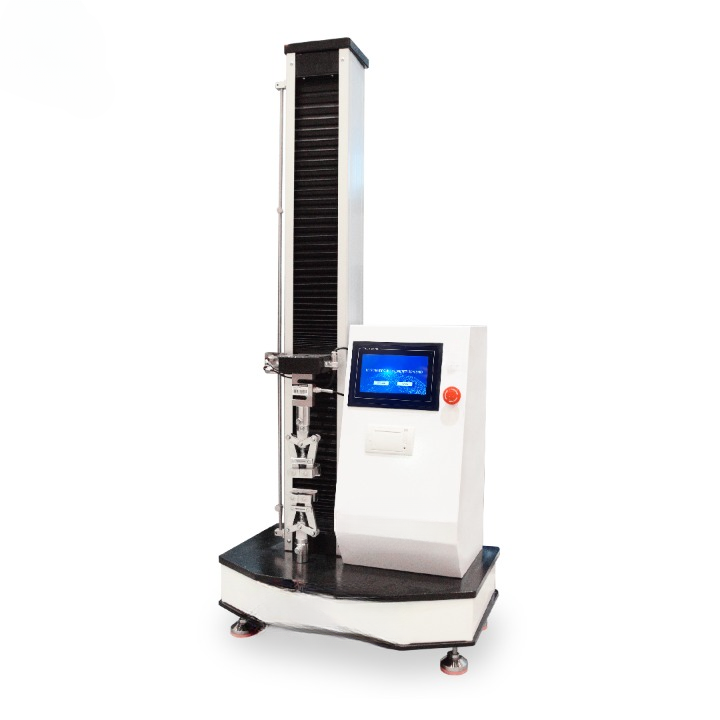

Máquina universal de ensayo servocontrolada de columna simple, 3 kN

La máquina universal de ensayo de 3 kN realiza ensayos mecánicos de resistencia a la tracción, resistencia a la compresión, flexión, adhesión y resistencia a la flexión, y entrega datos para diseñar y asegurar la calidad de materiales metálicos, no metálicos y compuestos.

Registra automáticamente la fuerza máxima de ensayo, el valor de fractura, el valor de fluencia y el valor máximo de compresión. También permite calcular manualmente el alargamiento a la fractura y los distintos valores de resistencia. Su conector RS232 permite la comunicación con un computador para trabajar los datos.

Usa como fuente de potencia un servomotor de corriente continua con regulación de velocidad y engranajes reductores. Un módulo LCD muestra en tiempo real los datos y el estado del ensayo. El sistema de servocontrol trabaja con modulación por ancho de pulso (PWM) y control de velocidad de ensayo en lazo cerrado, gobernado por un microcontrolador de un solo chip.

Sirve a fabricantes, empresas constructoras, organismos de inspección y control de calidad de productos y laboratorios de materiales de construcción, y también puede usarse en universidades para docencia.

Características

• Servocontrol de precisión para un control exacto de la fuerza durante el ensayo.
• Interfaz de software para controlar los parámetros de ensayo, la adquisición de datos y el análisis.
• Sensores de fuerza sensibles para medir con exactitud la carga aplicada.
• Ensayos de tracción, compresión, flexión y otros ensayos mecánicos para evaluar las propiedades del material.

Ítems de ensayo

• Esfuerzo de tracción.
• Resistencia a la tracción.
• Fuerza de tracción.
• Esfuerzo de tracción estable.
• Valor de fuerza a esfuerzo constante.
• Alargamiento a la rotura.
• Resistencia al desgarro.
• Valor de fuerza en cualquier punto.
• Alargamiento en cualquier punto.
• Alargamiento a esfuerzo constante.
• Extracción: cálculo de adhesión y valor máximo.
• Ensayo de presión.
• Ensayo de flexión.
• Ensayo de fuerza de adhesión y de desprendimiento.
• Ensayo de fuerza de extracción y de perforación.
• Ensayo cíclico.

Ítems de ensayo especiales

1. Coeficiente elástico (módulo de Young): razón entre la componente de esfuerzo normal y la deformación normal en la misma fase; mientras mayor es el valor, más resistente es el material.
2. Límite de proporcionalidad: esfuerzo máximo hasta el que la carga y el alargamiento se mantienen proporcionales.
3. Límite elástico: esfuerzo máximo que soporta el material sin deformación permanente.
4. Deformación elástica: deformación que desaparece por completo al retirar la carga.
5. Deformación permanente: deformación que se mantiene después de retirar la carga.
6. Punto de fluencia, superior e inferior: punto en que la deformación aumenta mientras el esfuerzo se mantiene.
7. Resistencia a la fluencia: cociente entre la carga a un alargamiento permanente especificado y el área original de la sección paralela.
8. Valor K de resorte: razón entre la componente de fuerza en fase con la deformación y la deformación.
9. Elasticidad efectiva y pérdida por histéresis: porcentaje del trabajo recuperado en la contracción y del trabajo perdido, respecto del trabajo consumido en el estiramiento.

Software de ensayo

• Interfaz estándar de fácil navegación.
• Visualización en tiempo real del desplazamiento y de las curvas esfuerzo-deformación durante el ensayo.
• Cambio libre entre pantallas de curvas y configuración de usuario.
• Modos de control: velocidad constante, desplazamiento fijo, tasa de fuerza constante, esfuerzo constante y tasa de deformación constante.
• Herramientas estadísticas y de análisis de curvas: zoom, desplazamiento de vista, cursor en cruz y toma de puntos.
• Datos históricos de varios ensayos para análisis comparativo.
• Edición abierta de resultados para resultados personalizados.
• Informe en formato de procesador de texto, fácil de editar.
• Sistema de gestión de permisos para una operación segura del software.

Controlador

• Controlador principal con procesador de 32 bits para operación de alta velocidad y control preciso.
• Adquisición de datos con conversor AD de 24 bits, frecuencia de muestreo de 2000 veces por segundo y resolución de hasta 50000 grados.
• Calibración en 6 puntos para mejorar la exactitud (mejor que el estándar nacional 0,5).
• Control en lazo cerrado de velocidad, desplazamiento y formas de onda de potencia.
• Expansión de interfaces: 4 entradas analógicas (24 bits), 3 salidas analógicas (16 bits), 3 salidas de pulsos, 3 entradas de encoder de fase AB, 9 entradas de conmutación y 8 salidas de conmutación.
• Interfaces adicionales: 1 USB, 1 RS232, 1 RS485, 4 interfaces LCD, 1 interfaz de microimpresora por puerto paralelo y 1 interfaz de teclado matricial de 8 x 4.

Procedimiento de ensayo

1. Preparación de la probeta: corte y dé forma a la probeta según las dimensiones requeridas, limpia y sin defectos.
2. Calibración: verifique la exactitud de los sensores de carga y de desplazamiento y alinee la máquina.
3. Montaje: fije la probeta en las mordazas o accesorios, bien alineada para que no se mueva.
4. Parámetros: seleccione el método, la velocidad y los demás parámetros en el software de control o en el panel.
5. Inicio del ensayo: inicie el ensayo para aplicar la fuerza o el desplazamiento fijados.
6. Registro de datos: monitoree y registre la carga y el desplazamiento durante el ensayo.
7. Análisis de resultados: determine propiedades como límite de fluencia y alargamiento, y compárelas con las normas.
8. Inspección posterior: revise la probeta en busca de falla o deformación y anote lo observado.
9. Documentación: registre parámetros, resultados y observaciones para referencia y control de calidad.
10. Mantenimiento: realice el mantenimiento necesario para dejar el equipo listo para los siguientes ensayos.
