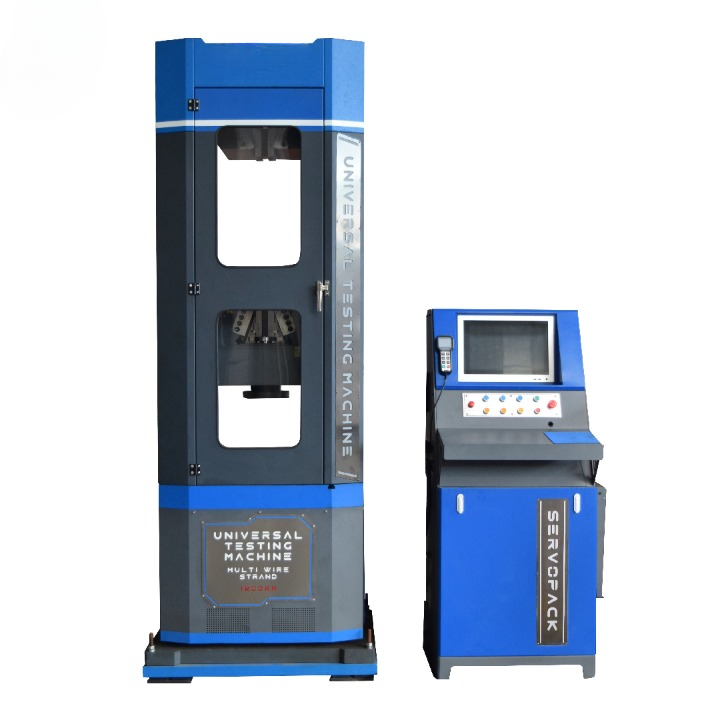

Máquina universal de ensayo servohidráulica de 1200 kN para ensayos de propiedades mecánicas, como tracción, flexión y compresión, en distintos materiales metálicos y no metálicos, incluido el cable de acero multialambre. Fue desarrollada según BS EN 10002-1, ISO 7500-1 y ASTM A370 (método de ensayo de tracción de metales), con control servo electrohidráulico y medición electrónica.
La adquisición y el procesamiento de datos son automáticos por microcomputador, con visualización en tiempo real de los datos y las curvas de ensayo. Guarda resultados sin límite en el computador, imprime resultados y curvas, procesa informes de lotes de ensayos, administra la base de datos y tiene interfaz de red.
Calcula de forma automática parámetros como el módulo elástico E, el límite de fluencia superior ReH, el límite de fluencia inferior ReL, la resistencia con alargamiento no proporcional especificado Rr, la resistencia a la tracción Rm, la resistencia con alargamiento total especificado Rt y el alargamiento en el punto de fluencia. Procesa los resultados con fines estadísticos e imprime informes predeterminados o definidos por el usuario.
Se entrega con juegos de mordazas para probeta plana, probeta redonda y cable de acero, platinas de compresión, impresora y consola de control con computador incorporado y software de ensayo preinstalado.
Pantalla de operación
- Indicación de la fuerza de ensayo.
- Detección de rotura.
- Cambio automático del rango de ensayo en todo el rango.
- Retorno automático.
- Indicación del valor máximo y del valor de rotura.
- Condiciones de ensayo.
Seguridad
- Interruptor de parada de emergencia.
- Limitador de sobrecarga.
- Limitador de carrera del pistón.
- Protección contra sobrecorriente y sobrecalentamiento del motor de la bomba hidráulica.
- Protección contra fugas y sobrecorriente.
- Control de parada automática.
- Resguardo de seguridad.
Control y procesamiento de datos
- Interfaz de operación clara y simple.
- Guarda automáticamente las condiciones y los resultados de ensayo.
- Curvas definidas por el usuario: esfuerzo/deformación, fuerza/alargamiento y resistencia/tiempo.
- Curvas individuales o combinadas en la misma pantalla, para comparar varios datos a la vez.
- Importación y exportación compatibles con planilla de cálculo.
- Detección digital de rotura de la muestra, rango automático, autocalibración, tara rápida y retorno automático.
- Ensayos de tracción, compresión, corte, cíclicos y de fluencia lenta.
- Visualización en tiempo real definida por el usuario: carga, esfuerzo, alargamiento, deformación, velocidad o tiempo.
- Protección con límites superior e inferior configurables por software o por interruptor.
- Operación completamente controlada por computador.
- Comunicación USB y ethernet.
- Mordazas y accesorios disponibles para ensayos de tracción, compresión, flexión, corte y de productos.
- Informe totalmente definido por el usuario: hoja de informe, etiqueta, gráfico e imagen BMP o JPG.
- La hoja de informe incluye carga, alargamiento, fluencia, rotura, módulo, deformación, resistencia al desgarro y resistencia al pelado.
- Unidades de fuerza: kN, N, toneladas y mN.
- Unidades de esfuerzo: GPa, MPa, Pa, psi, N/mm² y kg/mm².
- Configuración por el usuario del límite de fluencia, módulo de Young, offset y offset del gráfico, con exportación e importación de datos de ensayo.
Construcción
- Bastidor sobredimensionado de 4 columnas pretensadas con doble tornillo.
- Resguardo de seguridad de alta tenacidad contra fragmentos, con puerta corrediza transparente.
- Pistón con celda de carga de alta precisión.
- Sistema amortiguador incorporado en el montaje de la base.
- Unidad de control en consola.
Accesorios opcionales
- Extensómetro axial electrónico (GL25 / D10).
- Extensómetro axial electrónico (GL50 / D25).
- Extensómetro axial electrónico (GL100 / D25).
- Extensómetro axial electrónico para cable de pretensado (GL500 / D25).
- Dispositivo de doblado y redoblado.
- Juego de soporte y mandril de doblado.
- Pieza de agarre de aluminio (T = 1,5 mm) para cable de 12,7 mm.
- Pieza de agarre de aluminio (T = 2,4 mm) para cable de 12,7 mm.
- Pieza de agarre de aluminio (T = 1,5 mm) para cable de 15,6 mm.
Procedimiento de ensayo
- Instalación: instale la máquina según el manual de instrucciones y asegúrese de que las medidas de seguridad estén en su lugar.
- Preparación de la muestra: prepare la probeta según lo que requiera el ensayo.
- Calibración: revise y calibre la máquina para asegurar su exactitud.
- Carga: fije la probeta firmemente en las mordazas.
- Parámetros de ensayo: ingrese los datos del ensayo, como tipo y velocidad.
- Inicio del ensayo: inicie el ensayo y observe si se presenta algún problema.
- Registro de datos: deje que la máquina registre los datos durante el ensayo.
- Análisis: analice los datos para determinar las propiedades mecánicas.
- Informe: documente los resultados y las observaciones.
- Limpieza: retire la probeta con seguridad y apague la máquina. Limpie y mantenga la máquina según sea necesario.
