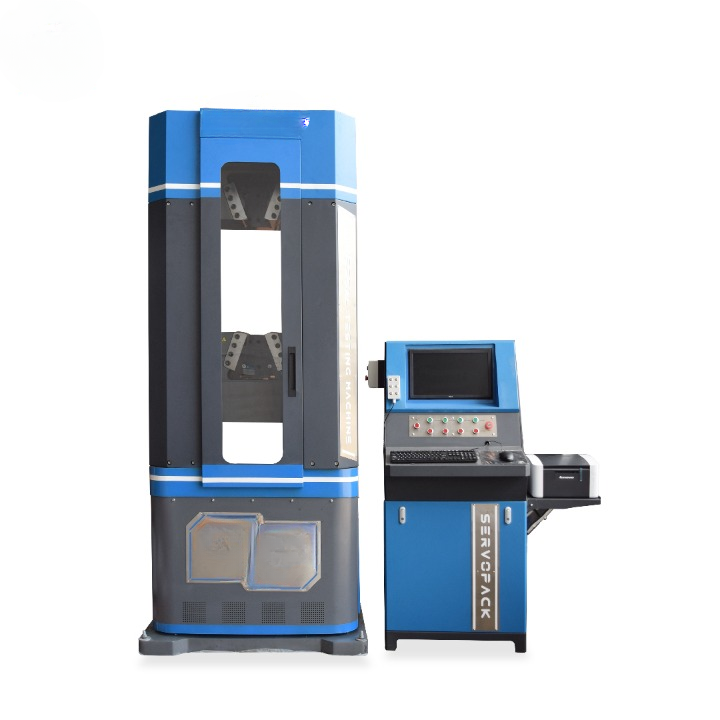

Máquina universal de ensayo servohidráulica de 2000 kN para ensayos de propiedades mecánicas, como tracción, flexión y compresión, en diversos materiales metálicos y no metálicos. Fue desarrollada según BS EN 10002-1, ISO 7500-1 y ASTM A370 (método de ensayo de tracción de metales), con control servo electrohidráulico y medición electrónica. Procesa automáticamente los resultados para fines estadísticos e imprime informes de ensayo predefinidos o definidos por el usuario.
Usa adquisición y procesamiento automático de datos por microcomputador, con visualización en tiempo real de los datos y curvas del ensayo. Permite almacenar sin límite los resultados en el computador, imprimir resultados y curvas, procesar informes de lotes de ensayos y administrar la base de datos; también tiene interfaz de red.
Calcula automáticamente parámetros técnicos como el módulo de elasticidad E, el límite superior de fluencia ReH, el límite inferior de fluencia ReL, el límite convencional de elasticidad no proporcional Rr, la resistencia a la tracción Rm, el límite convencional de alargamiento total Rt y el porcentaje de alargamiento en el punto de fluencia.
Pantalla de operación
- Unidad de visualización en pantalla de computador.
- Indicación de la fuerza de ensayo.
- Detección de rotura.
- Cambio de rango de ensayo totalmente automático.
- Retorno automático.
- Indicación del valor máximo y del valor de rotura.
- Condiciones de ensayo.
Sistemas de seguridad
- Interruptor de parada de emergencia.
- Limitador de sobrecarga.
- Limitador de carrera del pistón.
- Protección contra sobrecorriente y sobrecalentamiento del motor de la bomba hidráulica.
- Protección contra fugas y sobrecorriente.
- Control de parada automática.
- Protección de seguridad.
Control y software de procesamiento de datos
- Interfaz de operación clara y simple.
- Guarda automáticamente las condiciones y resultados de ensayo.
- Curvas de ensayo definidas por el usuario: tensión / deformación, fuerza / alargamiento y resistencia / tiempo.
- Visualización de curvas individuales o combinadas en la misma pantalla para comparar varios ensayos a la vez.
- Importación y exportación de datos compatibles con planilla de cálculo.
- Detección digital de rotura de la probeta, rango automático, calibración automática, tara rápida y retorno automático.
- Ensayos de tracción, compresión, corte, ciclos y fluencia lenta.
- Visualización en tiempo real definida por el usuario: carga, tensión, alargamiento, deformación, velocidad o tiempo.
- Protección con límites superior e inferior configurables por software o por interruptor.
- Operación totalmente controlada por computador.
- Comunicación USB y ethernet.
- Mordazas y dispositivos disponibles para ensayos de tracción, compresión, flexión, corte y de productos.
- Informe totalmente definible por el usuario: hoja de informe, etiqueta, gráfico e imagen BMP o JPG.
- La hoja de informe incluye carga, alargamiento, fluencia, rotura, módulo, deformación, resistencia al desgarro y resistencia al pelado, entre otros.
- Unidades de fuerza: kN, N, toneladas y mN.
- Unidades de tensión: GPa, MPa, Pa, psi, N/mm² y kg/mm².
- Límite de fluencia, módulo de Young, ajuste de desplazamiento (offset) y desplazamiento del gráfico definidos por el usuario.
Procedimiento de ensayo
- Instalación: montar la máquina sobre una superficie estable según el manual de instrucciones y verificar que los elementos de seguridad, como la parada de emergencia y las protecciones, estén en su lugar.
- Calibración: calibrar la máquina según ISO 7500-1 para asegurar mediciones exactas.
- Preparación de la probeta: preparar la probeta según los requisitos del ensayo, sin defectos.
- Montaje: fijar la probeta entre las mordazas o dispositivos de la máquina, bien alineada.
- Parámetros: ingresar los datos del ensayo (tipo de ensayo, velocidad, control) en la interfaz de la máquina.
- Ejecución: iniciar el ensayo y vigilar cualquier irregularidad; la máquina aplica fuerza a la probeta hasta la falla o según se requiera.
- Adquisición de datos: la máquina registra los datos durante el ensayo, incluidos carga, desplazamiento y tiempo.
- Análisis: analizar los datos para determinar propiedades mecánicas como la resistencia a la tracción y el módulo de elasticidad.
- Informe: documentar los resultados y observaciones según ASTM A370, con gráficos y tablas si es necesario.
- Limpieza y mantención: retirar la probeta, apagar la máquina y limpiarla y mantenerla según el manual de instrucciones.
