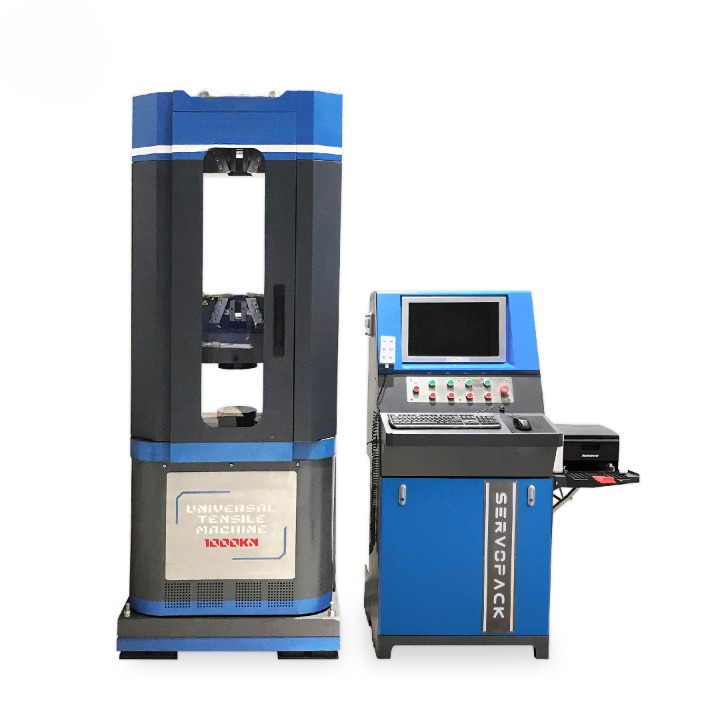

Máquina universal de ensayo de 1000 kN para ensayos de propiedades mecánicas, como tracción, flexión y compresión, de diversos materiales metálicos y no metálicos. Fue desarrollada según BS EN 10002-1, ISO 7500-1 y ASTM A370 (método de ensayo de tracción de metales), con servocontrol electrohidráulico y medición electrónica. Procesa automáticamente los resultados para fines estadísticos e imprime informes predeterminados o definidos por el usuario.
Usa adquisición y procesamiento automático de datos por microcomputador, con visualización en tiempo real de los datos y las curvas del ensayo. Permite almacenar resultados sin límite en el computador, imprimir resultados y curvas, procesar informes de lotes de ensayos y administrar la base de datos, y tiene interfaz de red.
Obtiene automáticamente parámetros como el módulo elástico E, el límite de fluencia superior ReH, el límite de fluencia inferior ReL, la resistencia a alargamiento no proporcional especificado Rr, la resistencia a la tracción Rm, la resistencia a alargamiento total especificado Rt y el alargamiento en el punto de fluencia.
Visualización en pantalla
- Indicación de la fuerza de ensayo.
- Detección de rotura.
- Cambio de rango de ensayo totalmente automático.
- Retorno automático.
- Indicación del valor máximo y del valor de rotura.
- Condiciones de ensayo.
Seguridad
- Interruptor de parada de emergencia.
- Límite de sobrecarga.
- Límite de carrera del pistón.
- Protección de la bomba hidráulica contra sobrecorriente y sobrecalentamiento.
- Protección contra fugas y sobrecorriente.
- Control de parada automática.
- Protección de seguridad.
Software de control y procesamiento de datos
- Operación sencilla, con una interfaz clara y breve.
- Guarda automáticamente las condiciones y los resultados del ensayo.
- Curvas definidas por el usuario: esfuerzo/deformación, fuerza/alargamiento y resistencia/tiempo.
- Curvas individuales o combinadas en la misma pantalla para comparar varios ensayos a la vez.
- Importación y exportación de datos compatibles con planilla de cálculo.
- Detección digital de rotura de la probeta, cambio automático de rango, calibración automática, tara rápida y retorno automático.
- Ensayos de tracción, compresión, corte, cíclicos y de fluencia lenta.
- Visualización en tiempo real definida por el usuario: carga, esfuerzo, alargamiento, deformación, velocidad o tiempo.
- Protección con límites superior e inferior fijados por software o por interruptor.
- Operación totalmente controlada por computador.
- Comunicación USB y ethernet.
- Mordazas y accesorios disponibles para ensayos de tracción, compresión, flexión, corte y de productos.
- Informe totalmente definido por el usuario: hoja de informe, etiqueta, gráfico e imagen en mapa de bits o JPG.
- La hoja de informe incluye carga, alargamiento, fluencia, rotura, módulo de esfuerzo, deformación, resistencia al desgarro y resistencia al pelado, entre otros.
- Unidades de fuerza: kN, N, toneladas y mN.
- Unidades de esfuerzo: GPa, MPa, Pa, psi, N/mm² y kg/mm².
- Límite de fluencia, módulo de Young, ajuste de desplazamiento (offset), desplazamiento de gráfico y exportación e importación de datos definidos por el usuario.
Diseño
- Bastidor sobredimensionado de 4 columnas pretensadas con doble husillo.
- Protección de seguridad de alta tenacidad contra fragmentos, con puerta corredera transparente.
- Pistón con celda de carga de alta precisión.
- Sistema de amortiguación de impactos incorporado en el montaje de la base.
- Unidad de control en consola.
Procedimiento de ensayo
- Preparación: prepare el área de ensayo con espacio y medidas de seguridad adecuadas, y prepare la probeta según los requisitos del ensayo, dentro de la capacidad de la máquina.
- Calibración: calibre la máquina según el manual de instrucciones para asegurar mediciones exactas de fuerza y desplazamiento.
- Configuración: fije el modo (tracción, compresión), la velocidad y los límites en el panel de control.
- Montaje: fije la probeta en las mordazas o accesorios, bien alineada.
- Inicio: inicie el ensayo desde el panel de control o el software y siga su avance.
- Registro de datos: registre durante el ensayo la fuerza aplicada y el desplazamiento.
- Término: termine el ensayo cuando la probeta falle o alcance los límites fijados; detenga la máquina y retire la probeta.
- Análisis: analice los datos para obtener las propiedades del material y compárelas con las normas.
- Informe: prepare un informe con el procedimiento, el detalle de la probeta, los parámetros, los resultados y las conclusiones.
- Mantenimiento: realice el mantenimiento de rutina para conservar la exactitud y la confiabilidad de la máquina.
