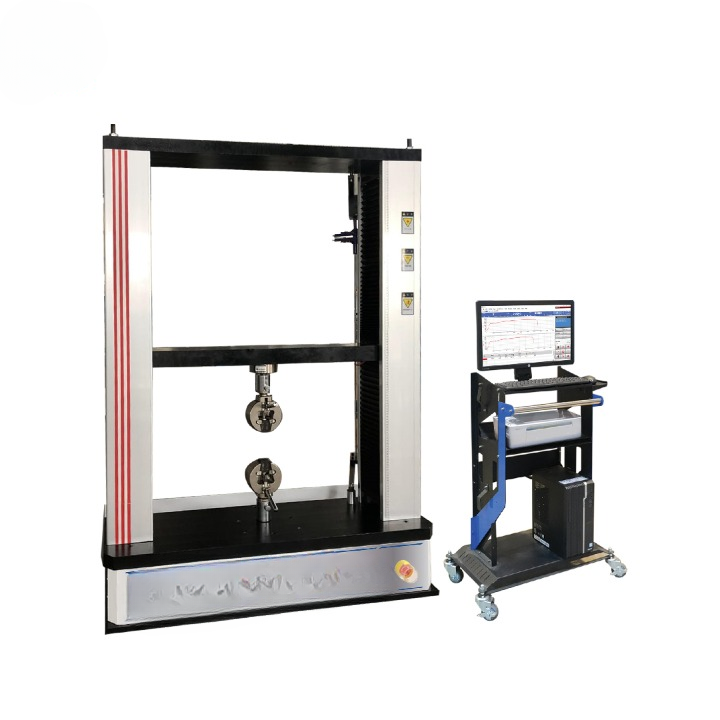

Máquina universal de ensayo totalmente automática de doble columna, 200 kN

Máquina universal de ensayo totalmente automática de doble columna, 200 kN

Normas asociadas ASTM A370 EN 10002-1 ISO 7500-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/maquina-universal-de-ensayo-totalmente-automatica-de-doble-columna-200-kn-648827 https://www.cotecno.cl/web/image/product.template/648827/image_1920?unique=f7925e3

Máquina universal servocontrolada de 200 kN para ensayos de tracción y compresión en metales, no metales y materiales compuestos, con celda de carga y computador.

  • Fuerza máxima de ensayo: 200 kN
  • Rango de velocidad de ensayo: 0,01 - 500 mm/min
  • Exactitud de la fuerza de ensayo: ±0,5 %; resolución de carga 1/100 000
  • Doble columna rígida con doble husillo de bolas de alta precisión, 950 mm de recorrido
  • Incluye celda de carga de 200 kN, mordaza de cuña y computador con software
  • Normas: BS EN 10002-1, ISO 7500-1, ASTM A370

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0540



Compartir

La máquina universal de ensayo de 200 kN, para ensayos de tracción y compresión, mide y ensaya propiedades mecánicas y permite el estudio analítico de materiales metálicos, no metálicos y compuestos.

Registra automáticamente la fuerza máxima de ensayo, el valor de fractura, el valor de fluencia y el valor máximo de compresión. También permite calcular manualmente el alargamiento a la fractura y los distintos valores de resistencia. Su conector RS232 permite la comunicación con un computador para trabajar los datos.

Es totalmente automática: usa como fuente de potencia un servomotor de corriente continua con regulación de velocidad y engranajes reductores. Un módulo LCD muestra en tiempo real los datos y el estado del ensayo. El sistema de servocontrol trabaja con modulación por ancho de pulso (PWM) y control de velocidad de ensayo en lazo cerrado, gobernado por un microcontrolador de un solo chip.

Sirve a fabricantes, empresas constructoras, organismos de inspección y control de calidad de productos y laboratorios de materiales de construcción, y también puede usarse en universidades para docencia.

Ítems de ensayo

  • Esfuerzo de tracción.
  • Resistencia a la tracción.
  • Fuerza de tracción.
  • Esfuerzo de tracción estable.
  • Valor de fuerza a esfuerzo constante.
  • Alargamiento a la rotura.
  • Alargamiento a esfuerzo constante.
  • Resistencia al desgarro.
  • Valor de fuerza en cualquier punto.
  • Alargamiento en cualquier punto.
  • Extracción.
  • Cálculo de adhesión y valor máximo.
  • Ensayo de presión.
  • Ensayo de flexión.
  • Ensayo de fuerza de adhesión y de desprendimiento.
  • Ensayo de fuerza de extracción y de perforación.
  • Ensayo cíclico.

Procedimiento de ensayo

  1. Preparación de la probeta: prepare la probeta según la norma de ensayo o los requisitos específicos, con las dimensiones y la geometría correctas.
  2. Calibración: calibre la máquina según el manual de instrucciones y verifique la exactitud de la celda de carga y del sistema de medición de desplazamiento.
  3. Parámetros: configure el modo (tracción, compresión), la velocidad y los límites en el panel de control.
  4. Montaje: fije la probeta en las mordazas o accesorios, bien alineada.
  5. Inicio del ensayo: inicie el ensayo desde el panel de control o el software y siga su avance.
  6. Registro de datos: registre durante el ensayo la fuerza aplicada y el desplazamiento.
  7. Fin del ensayo: termine el ensayo al cumplirse el criterio de término y retire la probeta.
  8. Análisis de resultados: analice los datos para obtener las propiedades del material y compárelas con las normas.
  9. Informe: prepare un informe con el procedimiento, el detalle de la probeta, los parámetros, los resultados y las conclusiones.
  10. Mantenimiento: realice el mantenimiento necesario después del ensayo.
SKUB-01-200-0540
Fuerza máxima de ensayo200 kN
Tipo de estructuraDoble columna rígida con doble husillo de bolas de alta precisión
Espacio de recorrido950 mm (sin accesorios de sujeción)
Ancho útil600 mm
Exactitud de la fuerza de ensayo±0,5 %
Rango de velocidad de ensayo0,01 - 500 mm/min
Resolución de carga1/100 000
Resolución de desplazamiento1/1000
Exactitud de desplazamiento≤0,5 %
Resolución de extensómetros para metales1/1000
Exactitud de extensómetros para metales≤0,5 %
Exactitud de extensómetros±1 mm
Rango de medición0,5 % - 100 % de la escala completa
Unidades de cargagf, kgf, N, kN, lbf, etc.
Visualización de curvasEjes seleccionables. Eje Y y eje X: tiempo, carga, desplazamiento, deformación, esfuerzo, deformación unitaria
Datos en pantallaFuerza máxima, velocidad, detalle de la probeta, resistencia (kPa, MPa, N/mm, Nmm)
Unidad motriz principalServoaccionamiento de precisión y servomotor
SeguridadParada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior, sensor de carga con retroceso automático
Alimentación380 ~ 415 V, 1500 W, 5 A, 3 fases, 50/60 Hz, 2 HP
Dimensiones (largo x ancho x alto)1100 x 550 x 2200 mm
Dimensiones de embalaje (largo x ancho x alto)1250 x 650 x 2450 mm
Peso aproximado600 kg
Peso con embalaje700 kg
NormasBS EN 10002-1, ISO 7500-1, ASTM A370
IncluyeCelda de carga de alta precisión de 200 kN (tipo celda), 1 unidad; mordaza mecánica de cuña (0-9 mm/300 kN), 1 unidad; unidad de control magnética portátil, 1 unidad; computador de escritorio con software de operación, 1 unidad
Accesorios opcionalesMesa consola; software de ensayo cíclico; extensómetro electrónico axial (GL25/D10); extensómetro electrónico axial (GL50/D25); extensómetro electrónico axial (GL100/D25); extensómetro electrónico de recorrido largo; impresora; unidad de banco portátil

Medición y ensayo de propiedades mecánicas y estudio analítico de metales, no metales y materiales compuestos, en rubros como aviación, petroquímica, fabricación de maquinaria, alambres, cables, textiles, fibras, plásticos, caucho, cerámica, envases de alimentos y medicamentos, tubos de aluminio-plástico, puertas y ventanas plásticas, geotextiles, películas, madera, papel y materiales metálicos. Normas indicadas: BS EN 10002-1 (ensayo de tracción de materiales metálicos), ISO 7500-1 (calibración de máquinas de ensayo de tracción y compresión) y ASTM A370 (ensayos mecánicos de productos de acero).

Guía de compra

La máquina requiere alimentación trifásica de 380 ~ 415 V, 50/60 Hz, para 1500 W y 5 A: verifique que su laboratorio disponga de ella, y de espacio para un equipo de 2200 mm de alto y 600 kg (embalaje de 1250 x 650 x 2450 mm y 700 kg).

Se entrega con celda de carga de 200 kN, mordaza mecánica de cuña para 0-9 mm, unidad de control portátil y computador con software de operación. La mesa consola, el software de ensayo cíclico, los extensómetros axiales (longitudes de medida de 25, 50 o 100 mm) o de recorrido largo, la impresora y la unidad de banco portátil se piden por separado.
