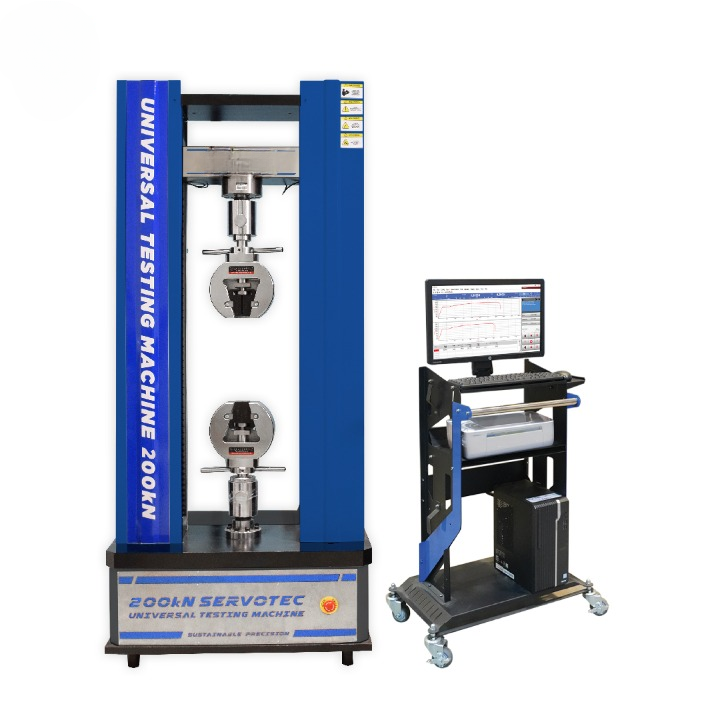

Máquina universal de ensayo totalmente automática de doble columna, 200 kN, altura extendida

Máquina universal de ensayo totalmente automática de doble columna, 200 kN, altura extendida

Normas asociadas ASTM A370 EN 10002-1 ISO 7500-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/maquina-universal-de-ensayo-totalmente-automatica-de-doble-columna-200-kn-altura-extendida-648862 https://www.cotecno.cl/web/image/product.template/648862/image_1920?unique=0483b4f

Máquina universal de 200 kN, de doble columna y altura extendida, para ensayos de tracción y compresión en metales, no metálicos y compuestos.

  • Fuerza máxima de ensayo: 200 kN; exactitud de fuerza: ±0,5%
  • Espacio de recorrido: 1250 mm (sin accesorios); espacio de ancho: 440 mm
  • Rango de velocidad de ensayo: 0,1 - 250 mm/min
  • Resolución de carga: 1/100 000; rango de medición: 0,5% - 100% de escala completa
  • Normas BS EN 10002-1, ISO 7500-1 y ASTM A370

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0558



Compartir

La máquina universal de ensayo, totalmente automática, realiza ensayos de tracción y compresión. Usa como fuente de potencia un servomotor de corriente continua con regulación de velocidad y engranajes reductores, y muestra en tiempo real los datos y el estado del ensayo en un módulo LCD.

Su sistema de servocontrol aplica control por modulación de ancho de pulso (PWM) y trabaja con control de velocidad de ensayo en lazo cerrado; el control automático lo realiza un solo chip. La estructura es de doble columna rígida con doble husillo de bolas de alta precisión.

Registra automáticamente la fuerza máxima de ensayo, el valor de fractura, el valor de fluencia y el valor máximo de compresión. También permite calcular manualmente la extensión a la fractura y todo tipo de valores de resistencia. El conector RS232 permite comunicarse con un computador para el trabajo con los datos.

Ensayos y valores disponibles

  • Tensión de tracción
  • Resistencia a la tracción
  • Fuerza de tracción
  • Tensión de tracción estable
  • Valor de fuerza a tensión constante
  • Elongación a la rotura
  • Elongación a tensión constante
  • Resistencia al desgarro
  • Valor de fuerza en cualquier punto
  • Elongación en cualquier punto
  • Extracción
  • Cálculo de adhesión y valor máximo
  • Ensayo de presión
  • Ensayo de flexión
  • Ensayo de fuerza de adhesión y fuerza de desprendimiento
  • Ensayo de fuerza de extracción y fuerza de perforación
  • Ensayo cíclico

Visualización y seguridad

  • Curva con parámetros de eje seleccionables: eje Y y eje X con tiempo, carga, desplazamiento, deformación, tensión y deformación unitaria.
  • Datos en pantalla: fuerza máxima, velocidad, detalle de la probeta y resistencia (kPa, MPa, N/mm, Nmm).
  • Unidades de carga: gf, kgf, N, kN, lbf, etc.
  • Unidad motriz: servoaccionamiento de precisión y servomotor.
  • Seguridad: parada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior y sensor de carga con retroceso automático.
SKUB-01-200-0558
Fuerza máxima de ensayo200 kN
Tipo de estructuraDoble columna rígida con doble husillo de bolas de alta precisión
Espacio de recorrido1250 mm (sin accesorios)
Espacio de ancho440 mm
Exactitud de fuerza de ensayo±0,5%
Rango de velocidad de ensayo0,1 - 250 mm/min
Resolución de carga1/100 000
Resolución de desplazamiento1/1000
Exactitud de desplazamiento≤0,5%
Resolución del extensómetro para metales1/1000
Exactitud del extensómetro para metales≤0,5%
Exactitud del extensómetro±1 mm
Rango de medición0,5% - 100% de escala completa
Unidades de cargagf, kgf, N, kN, lbf, etc.
Visualización de curvaParámetros de eje seleccionables. Eje Y: tiempo, carga, desplazamiento, deformación, tensión, deformación unitaria. Eje X: tiempo, carga, desplazamiento, deformación, tensión, deformación unitaria
Visualización de datosFuerza máxima, velocidad, detalle de la probeta, resistencia (kPa, MPa, N/mm, Nmm)
Unidad motriz principalServoaccionamiento de precisión y servomotor
Elementos de seguridadParada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior, sensor de carga con retroceso automático
Alimentación380 ~ 415 V, 3000 W, 12,5 A, 3 fases, 50 / 60 Hz
Dimensiones del producto880 (L) x 700 (A) x 2320 (H) mm
Dimensiones del embalaje980 (L) x 800 (A) x 2420 (H) mm
Peso aproximado850 kg
NormasBS EN 10002-1, ISO 7500-1, ASTM A370

Medición y ensayo de propiedades mecánicas y estudio analítico de materiales metálicos, no metálicos y compuestos, según BS EN 10002-1, ISO 7500-1 y ASTM A370, en sectores como aviación, petroquímica, fabricación de maquinaria, alambre, cable, textil, fibra, plástico, caucho, cerámica, alimentos, envases de medicamentos, tubos de aluminio y plástico, puertas y ventanas de plástico, geotextil, película, madera, papel y materiales metálicos. Sirve a fabricantes, empresas constructoras, organismos de supervisión e inspección de calidad, laboratorios de materiales de construcción y universidades para docencia.

Guía de compra

Verifique la instalación eléctrica: la máquina requiere alimentación trifásica de 380 ~ 415 V, 3000 W, 12,5 A, 50 / 60 Hz.

Revise el espacio disponible: el equipo mide 880 x 700 x 2320 mm (alto), el embalaje 980 x 800 x 2420 mm y el peso aproximado es de 850 kg.

El espacio de recorrido de 1250 mm no incluye los accesorios de sujeción; considere su altura según las probetas que ensayará.
