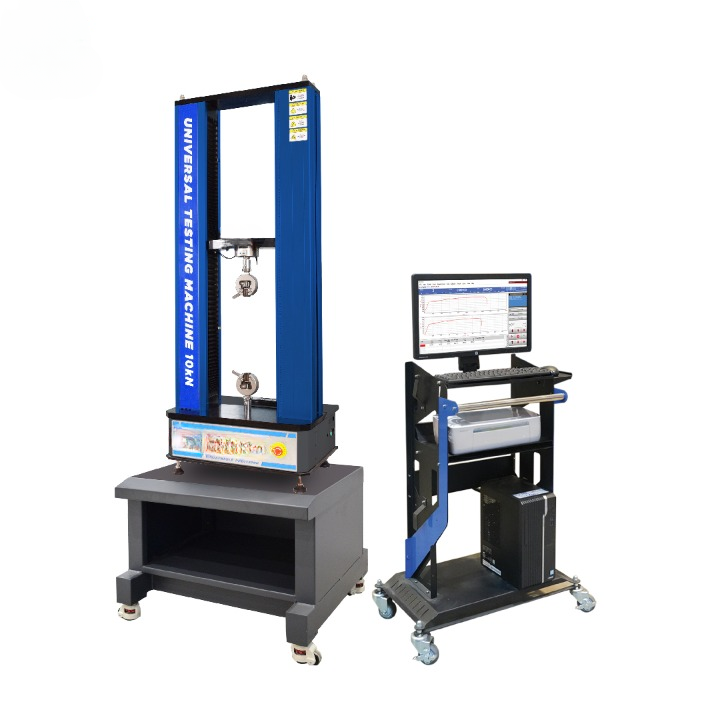

Máquina universal de ensayos servocontrolada totalmente automática, 10 kN

Name: [B-01-200-0480] Máquina universal de ensayos servocontrolada totalmente automática, 10 kN
Brand: Belltronic
SKU: B-01-200-0480

Normas asociadas ASTM A370 ISO 7500-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.

Máquina universal de ensayos de 10 kN, totalmente automática y servocontrolada, para ensayos de tracción y compresión en metales, no metales y materiales compuestos.

Fuerza máxima de ensayo de 10 kN
Exactitud de la fuerza de ensayo de ±0,5%
Velocidad de ensayo de 0,01 a 500 mm/min
Espacio de recorrido de 950 mm (sin accesorios de sujeción) y ancho útil de 350 mm
Dos columnas rígidas con dos husillos de bolas de alta precisión
Normas BSEN 10002-1, ISO 7500-1 y ASTM A370

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)

Contáctanos

SKU: B-01-200-0480

La máquina universal de ensayos de 10 kN sirve para medir y ensayar propiedades mecánicas y para el estudio analítico de metales, no metales y materiales compuestos. Registra en forma automática la fuerza máxima de ensayo, el valor de rotura, el valor de fluencia y el valor máximo de compresión, y permite calcular manualmente el alargamiento a la rotura y todo tipo de valores de resistencia. Su conector RS232 permite la comunicación con un computador para trabajar los datos.

Usa como fuente de potencia un servomotor de corriente continua de velocidad regulable con engranajes reductores. Muestra en tiempo real los datos y el estado del ensayo en un módulo LCD. Su sistema de servocontrol trabaja con modulación por ancho de pulso (PWM) y control de la velocidad de ensayo en lazo cerrado, gobernado en forma automática por un microcontrolador.

Se entrega con celda de carga de alta precisión de 10 kN, mordaza mecánica de cuña, unidad de control manual magnética y computador de escritorio con software de ensayo.

Ensayos posibles (valores mostrados y calculados)

Esfuerzo de tracción.
Resistencia a la tracción.
Fuerza de tracción.
Esfuerzo de tracción estable.
Valor de fuerza a esfuerzo constante.
Alargamiento a la rotura.
Alargamiento a esfuerzo constante.
Resistencia al desgarro.
Valor de fuerza en cualquier punto.
Alargamiento en cualquier punto.
Extracción.
Cálculo de adherencia y valor máximo.
Ensayo de compresión.
Ensayo de flexión.
Ensayo de fuerza de adherencia y fuerza de desprendimiento.
Ensayo de fuerza de extracción y fuerza de perforación.
Ensayo cíclico.

Software de ensayo

Interfaz estándar de navegación sencilla.
Visualización en tiempo real del desplazamiento y de las curvas esfuerzo-deformación durante el ensayo.
Cambio libre entre pantallas de curvas y vista de la configuración del usuario.
Modos de control: velocidad constante, desplazamiento fijo, tasa de fuerza constante, esfuerzo constante y tasa de deformación constante.
Herramientas estadísticas y de análisis de curvas (zoom, desplazamiento de vista, cursor en cruz, toma de puntos).
Datos de varios ensayos anteriores para análisis comparativo.
Edición abierta de resultados para obtener resultados personalizados.
Informe en formato de procesador de texto, fácil de editar.
Gestión de permisos para una operación segura del software.

Hardware de control

Controlador principal: procesador de 32 bits para operación rápida y control preciso.
Adquisición de datos: conversor A/D de 24 bits, con 2000 muestras por segundo.
Calibración en 6 puntos para mejorar la exactitud.
Control en lazo cerrado de velocidad, desplazamiento y forma de onda de potencia.
Interfaces de expansión: 4 entradas analógicas (24 bits), 3 salidas analógicas (16 bits), 3 salidas de pulsos, 3 entradas de encoder de fase AB, 9 entradas y 8 salidas de conmutación.
Interfaces adicionales: 1 USB, 1 RS232, 1 RS485, 4 interfaces LCD, 1 puerto paralelo para microimpresora y 1 interfaz para teclado matricial de 8 x 4.

Procedimiento de ensayo

Preparación: instale la máquina según el manual de instrucciones y asegure las medidas de seguridad.
Preparación de la probeta: prepare las probetas según se requiera, limpias y bien alineadas.
Configuración del ensayo: ingrese parámetros como tipo, velocidad y modo de control.
Montaje de la probeta: fíjela firmemente en las mordazas o accesorios de sujeción.
Inicio del ensayo: inícielo desde la interfaz de control y siga su avance.
Registro de datos: la máquina registra carga, desplazamiento y tiempo; verifique la exactitud de los datos.
Análisis: analice los datos para obtener propiedades mecánicas y calcule valores como resistencia y elasticidad.
Informe: documente resultados y observaciones en un informe con gráficos y tablas.
Después del ensayo: retire la probeta con seguridad, apague y limpie la máquina, y haga la mantención necesaria.
Aseguramiento de calidad: calibre y mantenga la máquina en forma periódica.

SKU	B-01-200-0480
Fuerza máxima de ensayo	10 kN
Tipo de estructura	Dos columnas rígidas con dos husillos de bolas de alta precisión
Espacio de recorrido	950 mm (sin accesorios de sujeción)
Ancho útil	350 mm
Exactitud de la fuerza de ensayo	±0,5%
Rango de velocidad de ensayo	0,01 - 500 mm/min
Resolución de carga	1/100 000
Resolución de desplazamiento	1/1000
Exactitud de desplazamiento	≤0,5%
Resolución del extensómetro para metales	1/1000
Exactitud del extensómetro para metales	≤0,5%
Exactitud de los extensómetros	±1 mm
Rango de medición	0,5% - 100% de la escala completa
Unidades de carga	gf, kgf, N, kN, lbf, etc.
Visualización de curvas	Ejes X e Y seleccionables: tiempo, carga, desplazamiento, deformación, esfuerzo, deformación unitaria
Datos mostrados	Fuerza máxima, velocidad, detalle de la probeta, resistencia (kPa, MPa, N/mm, Nmm)
Accionamiento principal	Servoaccionamiento y servomotor de precisión
Seguridad	Parada de emergencia, protección contra sobrecarga, interruptores de límite superior e inferior, sensor de carga con retroceso automático
Alimentación	220 ~ 240 V, 600 W, 4 A, 1 F, 50/60 Hz, 0,8 HP
Dimensiones	660 x 450 x 1700 mm (largo x ancho x alto)
Dimensiones del embalaje	760 x 550 x 1800 mm (largo x ancho x alto)
Peso aproximado	220 kg
Peso con embalaje	250 kg
Normas	BSEN 10002-1, ISO 7500-1, ASTM A370
Incluye	Celda de carga de alta precisión de 10 kN, tipo celda (1 unidad); mordaza mecánica de cuña (0-9 mm/500 kgf) (1 unidad); unidad de control manual magnética (1 unidad); computador de escritorio con software de ensayo (1 unidad)

Ensayos de tracción y compresión en metales, no metales y materiales compuestos, en áreas como aviación, petroquímica, fabricación de maquinaria, alambres, cables, textiles, fibras, plásticos, caucho, cerámica, alimentos, envases de medicamentos, tubos de aluminio-plástico, puertas y ventanas de plástico, geotextiles, películas, madera, papel, materiales metálicos e industria manufacturera. Sirve a fábricas, empresas constructoras, organismos de supervisión e inspección de calidad de productos y laboratorios de materiales de construcción, y a universidades para la docencia. Normas: ASTM A370 (ensayos mecánicos de productos de acero), BSEN 10002-1 (ensayo de tracción de materiales metálicos) e ISO 7500-1 (calibración y verificación del sistema de medición de fuerza de máquinas de ensayo).

Guía de compra

La mordaza mecánica de cuña incluida es de 0-9 mm/500 kgf. Si sus probetas exigen otra abertura o carga, confirme las mordazas y accesorios de sujeción que necesita.

Verifique que su laboratorio disponga de alimentación de 220 ~ 240 V, 600 W, 4 A, monofásica, 50/60 Hz, 0,8 HP.

La máquina pesa cerca de 220 kg: verifique el espacio y el acceso para un equipo de 1700 mm de alto.

La lista de lo que trae la máquina no incluye extensómetro, aunque la tabla da su resolución y exactitud. Si su ensayo lo requiere, confirme al cotizar el extensómetro que necesita.
