  3. Máquina universal de impacto Charpy e Izod con pantalla táctil, martillos de 5,5 a 50 J
Lista Web CLP

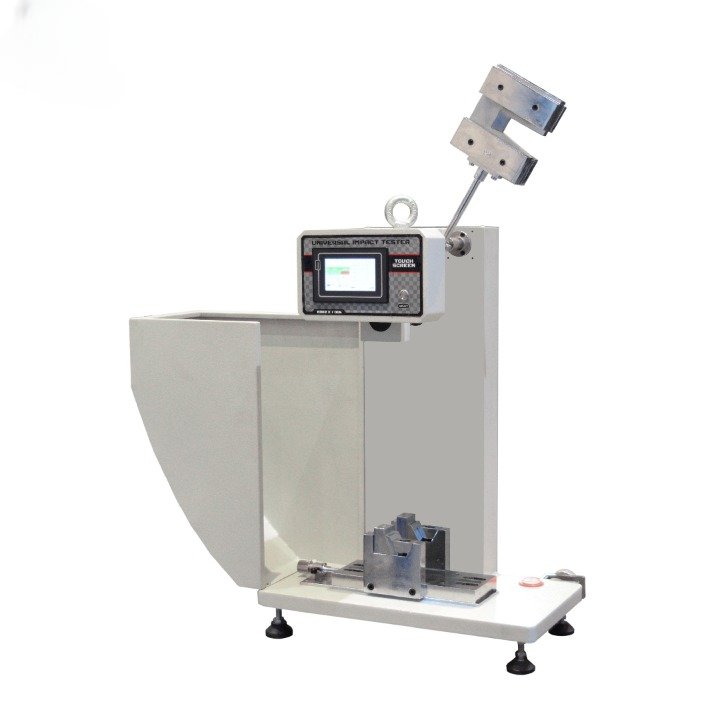

Máquina universal de impacto Charpy e Izod con pantalla táctil, martillos de 5,5 a 50 J

Máquina universal de impacto Charpy e Izod con pantalla táctil, martillos de 5,5 a 50 J

Normas asociadas ASTM D256 ASTM D6110 ASTM E23 ISO 148-1 ISO 179 ISO 179-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/maquina-universal-de-impacto-charpy-e-izod-con-pantalla-tactil-martillos-de-5-5-a-50-j-648798 https://www.cotecno.cl/web/image/product.template/648798/image_1920?unique=829bdfa

Máquina universal de impacto con pantalla táctil para ensayos Izod (5,5 J y 22 J) y Charpy (25 J y 50 J) en materiales no metálicos.

  • Martillos de impacto: Izod 5,5 J y 22 J; Charpy 25 J y 50 J
  • Velocidad de impacto: 3,5 m/s (Izod) y 3,8 m/s (Charpy)
  • Ángulo de preelevación del péndulo: 150°
  • Calibración automática y análisis de absorción de energía
  • Charpy: ASTM D6110, BS EN ISO 179-1; Izod: ASTM D256, BS EN ISO 148-1

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0525



Compartir

La máquina universal de impacto evalúa la resistencia al impacto de materiales de construcción, materiales, componentes y estructuras: mide cómo soportan fuerzas o impactos repentinos, simulando situaciones reales como caída de objetos, cargas pesadas o choques accidentales.

Realiza ensayos Izod con martillos de 5,5 J y 22 J y ensayos Charpy con martillos de 25 J y 50 J. Su interfaz de pantalla táctil facilita la operación y el ajuste de parámetros durante el ensayo.

Usa sensores de alta precisión para medir fuerzas de impacto, deformación y otros parámetros, incorpora funciones de calibración automática para mejorar la repetibilidad y ofrece algoritmos para analizar la absorción de energía del material bajo carga de impacto.

Características

  • Interfaz de pantalla táctil para una operación y un ajuste de parámetros sencillos.
  • Mecanismo de impacto con varios métodos para generar impactos controlados.
  • Sensores de alta precisión para medir fuerzas de impacto, deformación y otros parámetros.
  • Calibración automática para resultados confiables, con menos errores y mejor repetibilidad.
  • Análisis de absorción de energía del material bajo carga de impacto.

Procedimiento de ensayo

  1. Preparación: limpie el área de ensayo, confirme que la máquina esté calibrada y revise las medidas de seguridad.
  2. Preparación de la probeta: prepárela según la norma de ensayo o los requisitos específicos.
  3. Montaje: fije la probeta en el soporte de ensayo, bien posicionada para que no se mueva.
  4. Parámetros: ingrese en la pantalla táctil la fuerza de impacto, el ángulo, la velocidad y los demás ajustes según la norma.
  5. Inicio del ensayo: inicie el ensayo desde la pantalla táctil.
  6. Registro de datos: la máquina registra la respuesta de la probeta al impacto, como fuerza, deformación, desplazamiento y absorción de energía, y permite seguir el ensayo en tiempo real.
  7. Análisis: analice los datos con el software incorporado o con herramientas externas y compárelos con las normas o especificaciones.
  8. Informe: genere el informe con la información de la probeta, los parámetros, los resultados y las observaciones.
  9. Mantenimiento: realice el mantenimiento necesario para conservar la exactitud de la máquina.
  10. Repetición: repita el ensayo con otras probetas o para verificar resultados, ajustando los parámetros si corresponde.
SKUB-01-200-0525
Modos de ensayoImpacto Izod; impacto Charpy
Velocidad de impactoIzod: 3,5 m/s; Charpy: 3,8 m/s
Martillos de impactoIzod: 5,5 J y 22 J; Charpy: 25 J y 50 J
Ángulo de preelevación del péndulo150°
Distancia al centro de impactoIzod: 335 mm; Charpy: 395 mm
Radio de la cuchilla de impactoIzod: 0,8 ± 0,2 mm; Charpy: 2 ± 0,5 mm
Ángulo de la cuchilla de impactoIzod: No informado; Charpy: 30 ± 0,1°
Radio de la mordazaIzod: No informado; Charpy: 1,0 ± 0,1 mm
Distancia entre líneas de apoyo de la mordazaIzod: 22 mm; Charpy: 60 mm y 70 mm
Dimensiones (largo x ancho x alto)550 x 300 x 900 mm
Peso145 kg
Alimentación220 ~ 240 V, 1 fase, 50/60 Hz
NormasCharpy (no metálicos): ASTM D6110, BS EN ISO 179-1; Izod (no metálicos): ASTM D256, BS EN ISO 148-1; ASTM E23; ISO 179

Ensayos de resistencia al impacto de materiales de construcción, materiales, componentes y estructuras. Ensayos Charpy en materiales no metálicos según ASTM D6110 y BS EN ISO 179-1, y ensayos Izod en materiales no metálicos según ASTM D256 y BS EN ISO 148-1.

Guía de compra

Revise qué ensayo necesita: para Izod la máquina usa martillos de 5,5 J y 22 J con distancia entre líneas de apoyo de 22 mm; para Charpy, martillos de 25 J y 50 J con distancias de 60 y 70 mm.

Verifique que su instalación disponga de alimentación monofásica de 220 ~ 240 V, 50/60 Hz, y de espacio para un equipo de 145 kg.
