Herramienta de diseno robusto para controlar el relleno de zanjas, la resistencia del suelo y obtener el modulo Clegg (CHM)

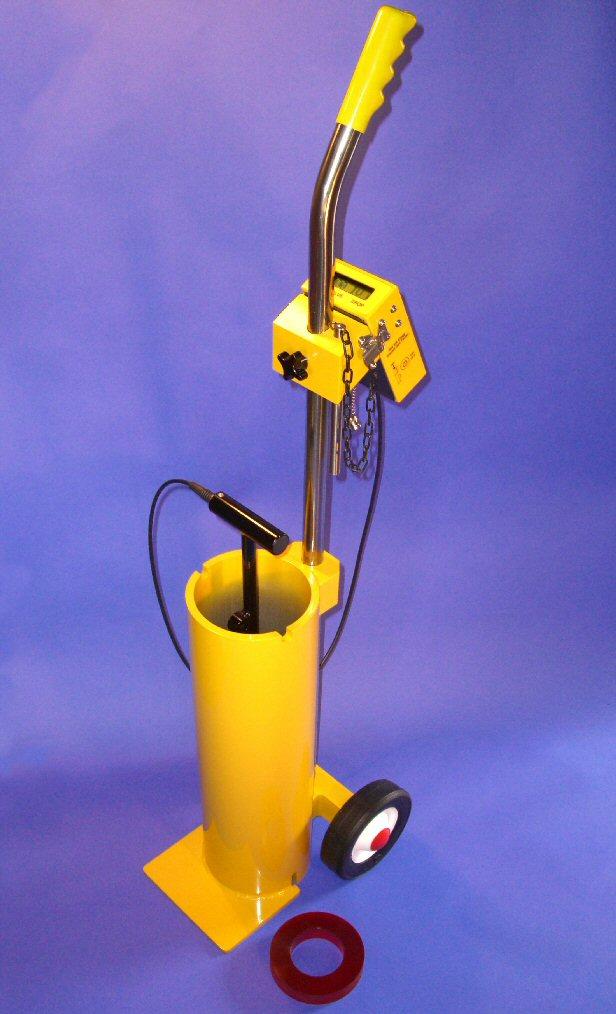

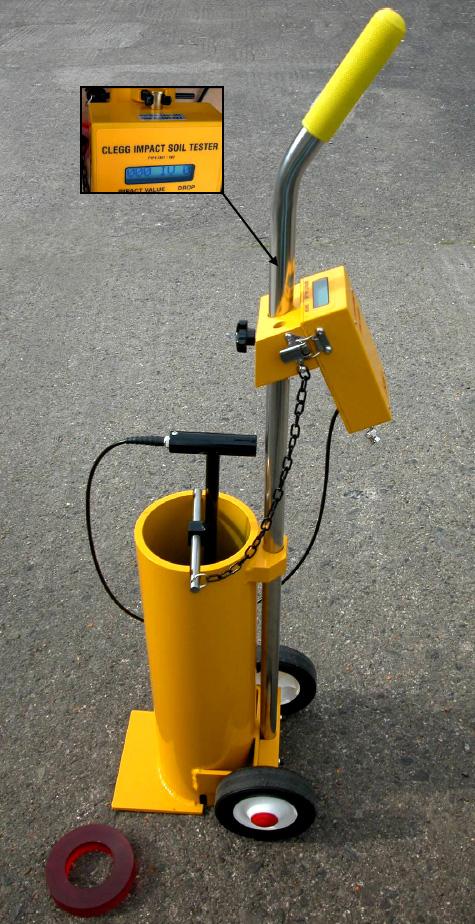

A la derecha se muestra el Clegg Impact Soil Tester de 20 kg fabricado por SDi. Este modelo esta disenado para materiales duros como los empleados en obras viales.
Aqui el equipo puede usarse para obtener datos que permitan estimar el potencial de soporte de trafico de caminos de bajo transito con superficie liviana.
El ensayo Clegg consiste en dejar caer la masa del martillo 5 veces en cada punto y se usa la 4.a lectura como medicion de interes.
El modulo de superficie del pavimento flexible se mide en megapascales y se calcula segun el trabajo original de campo del Dr. Baden Clegg. La medicion del modulo Clegg o CHM se muestra en la unidad de lectura despues de la 5.a caida del martillo. El registro de ensayos de terreno con fecha y hora y la transferencia inalambrica a PC lo entrega la unidad de lectura CIST/883.
El martillo tiene una masa de 20 kg y un diametro de 130 mm. Para simplificar el transporte y el manejo, el tubo guia lleva ruedas y funciona como carro de arrastre.
Si se requiere, puede suministrarse de forma opcional una masa de martillo de 10 kg en lugar del martillo de 20 kg.
La lectura va fija a una montura ajustable que puede moverse en altura y rotacion segun el usuario.
