Herramienta para controlar la dureza y la rigidez de superficies deportivas.
Introduccion

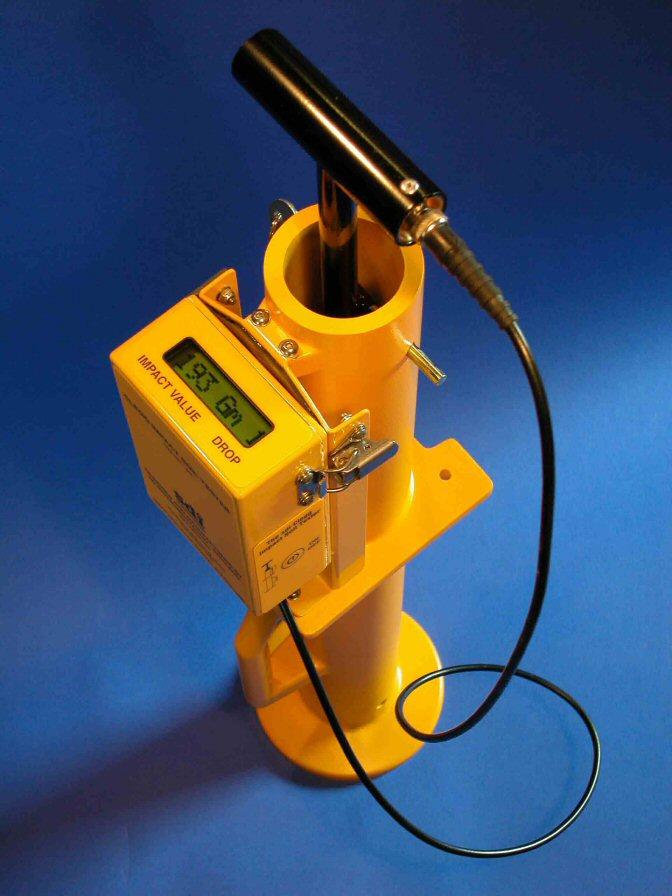

El Clegg Impact Soil Tester CIST/883 de 2,25 kg, disenado y fabricado por SD Instrumentation Ltd, ofrece un medio sencillo y directo para medir el estado de dureza de superficies deportivas. El equipo consiste en un martillo de compactacion deportiva de 2,25 kg que opera dentro de un tubo guia vertical.
El martillo cae por el tubo guia al liberarse y golpea la superficie ensayada, desacelerando a una tasa determinada por la rigidez del material en la zona de impacto.
La unidad de lectura va sujeta al tubo guia y la cifra se observa desde arriba durante el uso. El diseno de un solo boton facilita la operacion.
Funcion de registro de datos
El instrumento incluye registro y almacenamiento de datos a bordo, con transferencia inalambrica. Los usuarios pueden descargar los resultados de terreno al PC, sin cables, con el software de PC suministrado. La operacion sin cables mejora mucho la confiabilidad del sistema.
Ensayo de superficie
El martillo Clegg de 2,25 kg predice bien el bote de la pelota en superficies de cricket y canchas de futbol. Tambien se usa en controles de superficie ecuestre para confirmar caracteristicas uniformes en areas de juego y pistas. El equipo ofrece un metodo rapido y preciso para vigilar variaciones de resistencia y ayudar a determinar la uniformidad de un area. Un ejemplo de su aplicacion mas simple es ayudar a localizar zonas blandas o duras.
Principio de operacion
El equipo consiste en un martillo de compactacion de 2,25 kg que opera dentro de un tubo guia vertical. El martillo cae por el tubo al liberarse y golpea la superficie ensayada, desacelerando segun la rigidez del material en la zona de impacto. La lectura registra los valores de dureza en unidades de Gravedades (Gm). El valor Gm indica la resistencia del suelo.
Diseno robusto
El Clegg Impact Soil Tester CIST/883 es un diseno muy robusto, apto para uso prolongado en sitios humedos, sucios y exigentes. La unidad de lectura CIST/883 es de aleacion de alta resistencia, con antecedentes de durar decadas. Funciona con 2 pilas AA, tipicamente 12 meses. Es un instrumento compacto y confiable. Incluye estuche de madera para transporte y almacenamiento.
Como realizar un ensayo

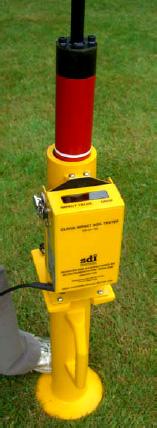

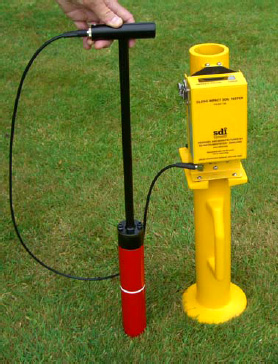

Realizar un ensayo es rapido y directo. El tubo guia se coloca en posicion vertical sobre la superficie a ensayar. La lectura digital va en el tubo guia durante el ensayo, sin necesidad de sostenerla en la mano. El martillo se eleva hasta la altura marcada con una linea blanca en el cuerpo del martillo de 2,25 kg, como se muestra arriba a la derecha. Luego se deja caer libremente. Este procedimiento se repite tres veces. La lectura de la tercera caida se registra como valor de medicion.

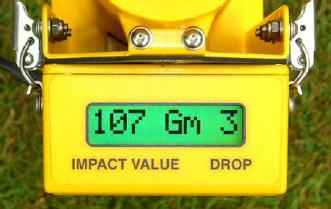

En la imagen de arriba se muestra una lectura de tercera caida de 107 Gm en la unidad de lectura.
Resultados del ensayo
La rigidez —o «dureza»— de la superficie, relacionada con el bote y el rodado de la pelota, se establece con rapidez y es facil vigilar cambios de rigidez por humedad, crecimiento del cesped y desgaste a lo largo de las temporadas. Se puede habilitar el calculo de California Bearing Ratio (%CBR) junto con un algoritmo de aseguramiento de calidad para comprobar la validez de la superficie ensayada. Los datos se registran en el instrumento y se descargan al computador por Bluetooth.
