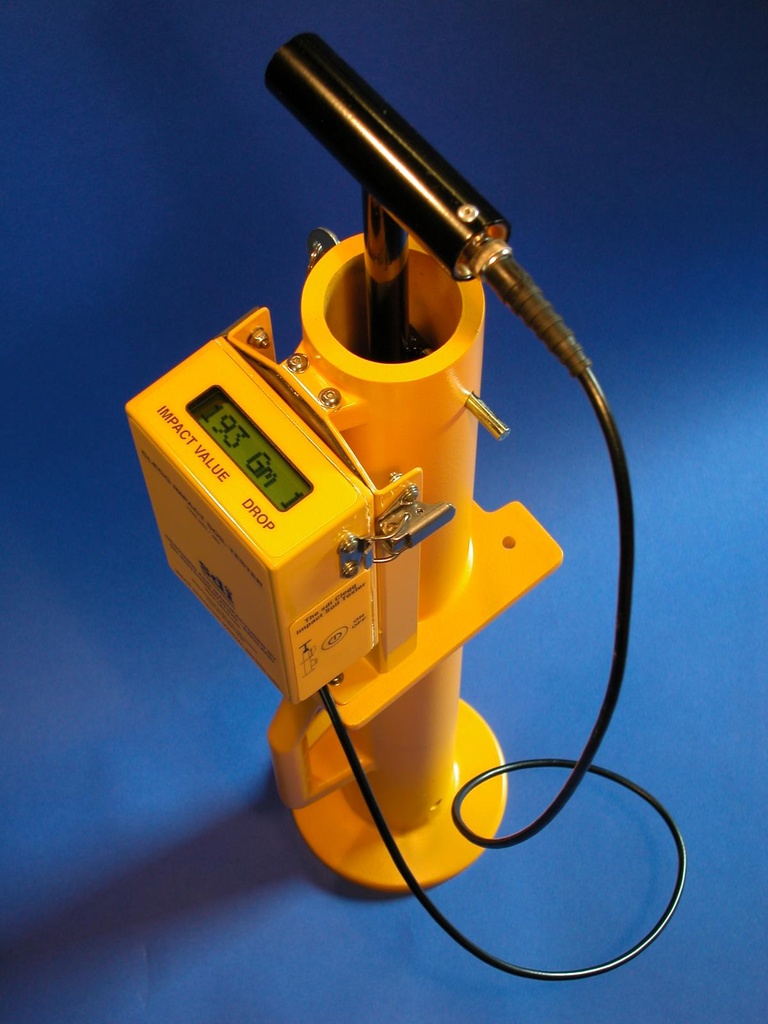

El Clegg Impact Soil Tester CIST/883 de 4,5 kg fabricado por SDi ofrece un medio sencillo y directo para medir y controlar la resistencia del suelo y los niveles de consolidacion durante el relleno de zanjas. La lectura 883 va sujeta al tubo guia y la cifra se observa desde arriba durante el uso. El diseno de un solo boton facilita la operacion.
Funcion de registro de datos (opcional)
De forma opcional, el instrumento CIST/883 incluye registro y almacenamiento de datos a bordo, con transferencia inalambrica. Los usuarios pueden descargar los resultados de terreno al PC, sin cables, con el software de PC suministrado. La operacion sin cables mejora mucho la confiabilidad del sistema respecto de los sistemas con cable.
Uso
El instrumento se usa para confirmar compactacion uniforme en areas amplias de terreno, identificando zonas mal compactadas y el apisonado ineficaz de materiales.
Diseno robusto
El Clegg Impact Soil Tester CIST/883 es un diseno muy robusto, apto para uso prolongado en sitios humedos, sucios y exigentes. La unidad de lectura CIST/883 es de aleacion de alta resistencia, con antecedentes de durar decadas. El compartimento de baterias CIST/883, sellado IP67, lleva 2 pilas AA para una operacion tipica de 12 meses. Es un instrumento compacto y confiable. Incluye estuche de madera para transporte y almacenamiento.
Principio de operacion
El equipo consiste en un martillo de compactacion de 4,5 kg que opera dentro de un tubo guia vertical. El martillo cae por el tubo al liberarse y golpea la superficie ensayada, desacelerando segun la rigidez del material en la zona de impacto. La lectura registra la desaceleracion en unidades de Impact Value (IV). El IV indica la resistencia del suelo.
Medicion CBR
Existe buena correlacion con los resultados de ensayos CBR. Los datos del CIST/883 pueden usarse de modo similar a los resultados CBR de laboratorio y de terreno. La pantalla del CIST/883 puede mostrar directamente el resultado %CBR segun el trabajo original del Dr. Clegg. Esta funcion se selecciona en el software de PC suministrado.
Historia
El ensayo Clegg lo introdujo British Gas en el Reino Unido en 1990, tras ensayos extensos de laboratorio y terreno. Desde entonces se usan varios miles de equipos en el Reino Unido y en el extranjero, con las rutinas de ensayo recomendadas.
El equipo, descrito en el Design Manual for Roads and Bridges (DMRB) del Reino Unido, fue aprobado por la American Society for Testing and Materials y en 1995 se emitio la norma Designation No D 5874, titulada “Standard Test Method for Determination of the Impact Value (IV) of a Soil”. El Clegg Impact Soil Tester lo disena, fabrica y comercializa Simon Deakin Instrumentation (SDi, Reino Unido) bajo licencia exclusiva del Dr. Baden Clegg, inventor australiano original.
Unidad de lectura CIST883
La unidad de lectura muestra lecturas de Impact Value (IV) y tambien el numero de veces que se dejo caer el martillo en cada operacion de ensayo. Ejemplo: en la imagen de la derecha se muestran lecturas de 25 IV y caida numero 4.

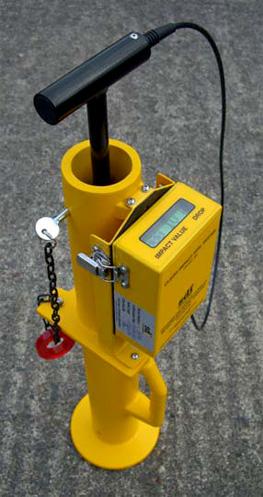

Realizar un ensayo es rapido y directo. Se barre ligeramente la superficie con el pie para quitar material suelto y se coloca el tubo guia. La lectura digital va en el tubo guia, como se muestra arriba, durante el ensayo, sin necesidad de sostenerla en la mano. El martillo se eleva a 450 mm, segun indica la cabeza del martillo, y se deja caer libremente. Este procedimiento se repite cuatro veces; la lectura de la cuarta caida se registra como Impact Value. El firmware de aseguramiento de calidad (Q. A.) seleccionable por software puede avisar al usuario de un relleno fallido.
El manual de operacion entrega tablas de IV objetivo para un rango de materiales de relleno y subrasante, para que el operador compruebe el cumplimiento de los rellenos con los niveles de especificacion.
