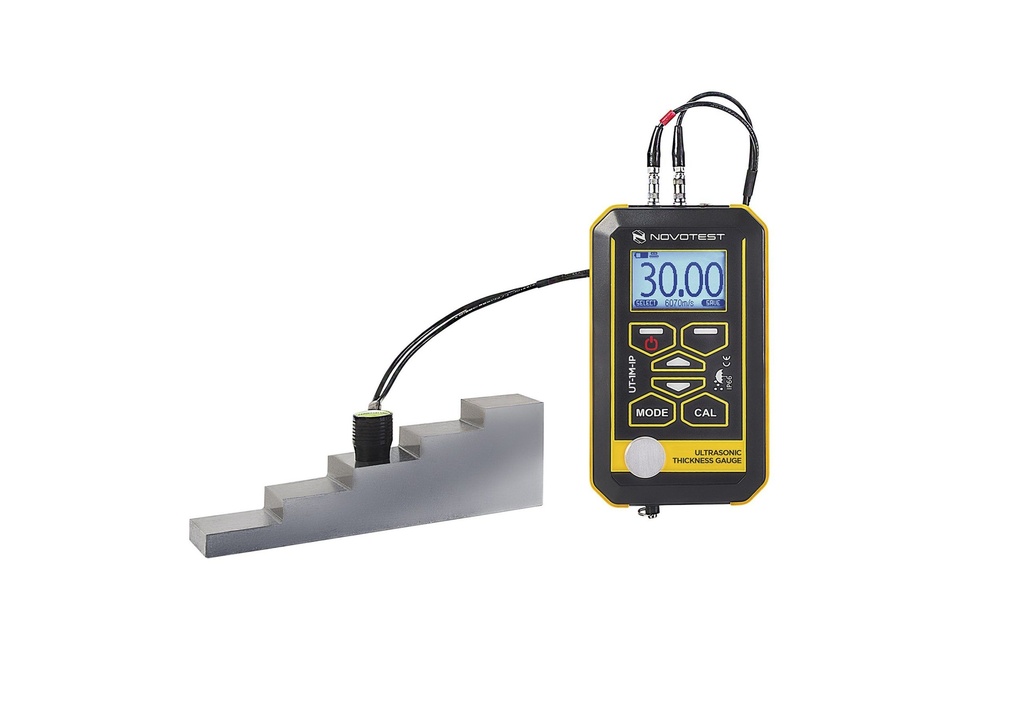

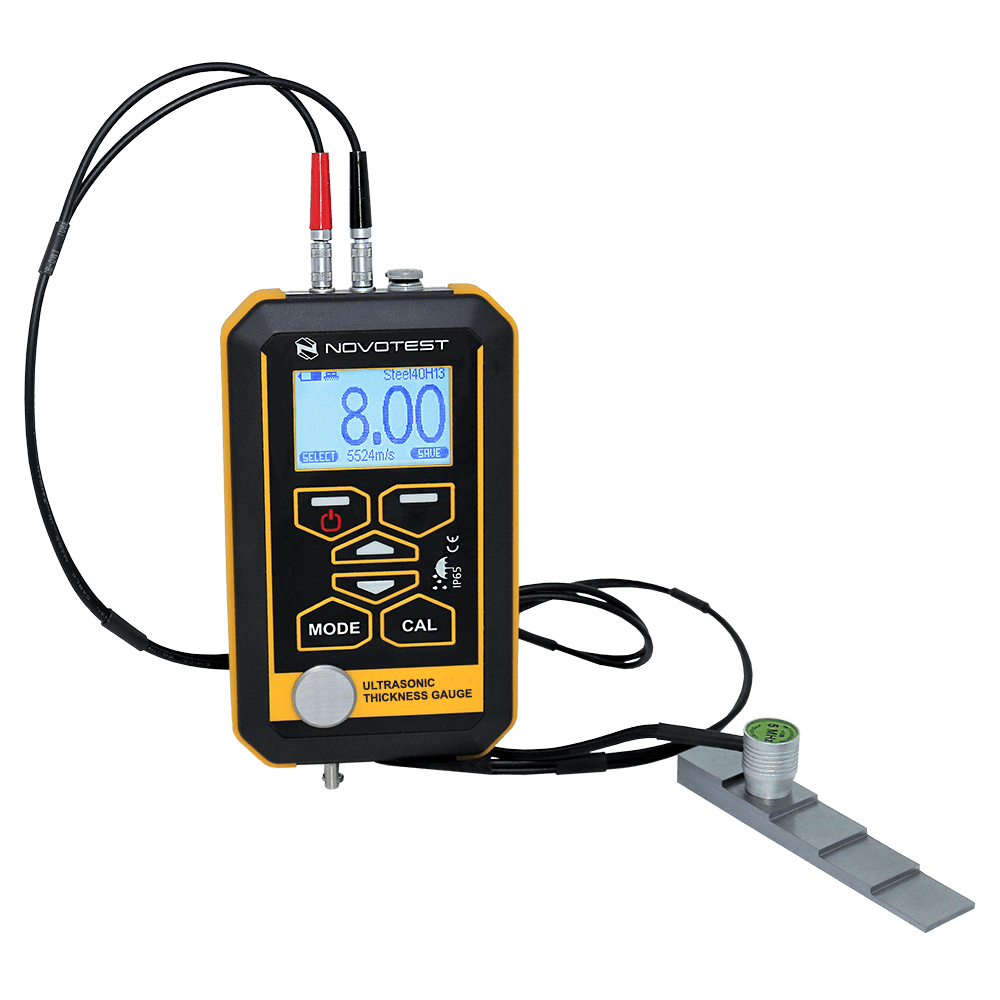

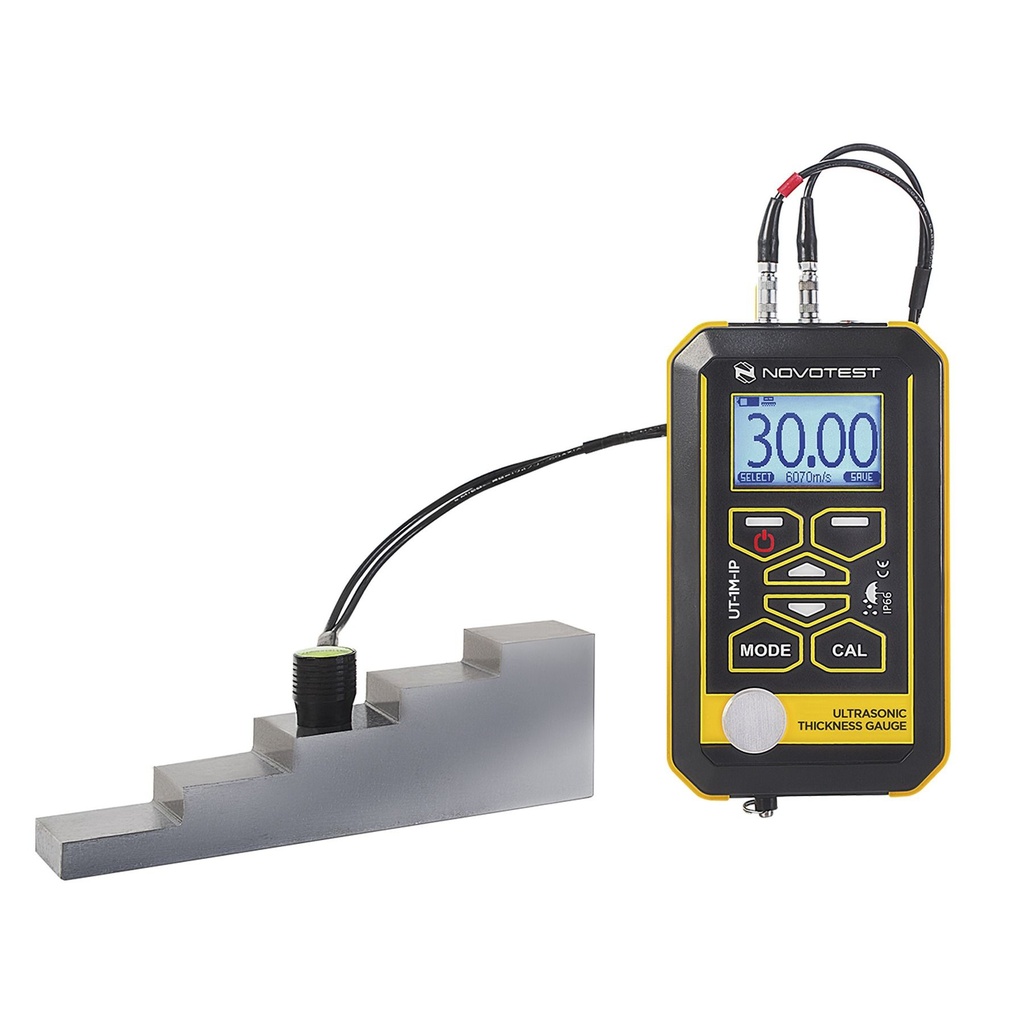

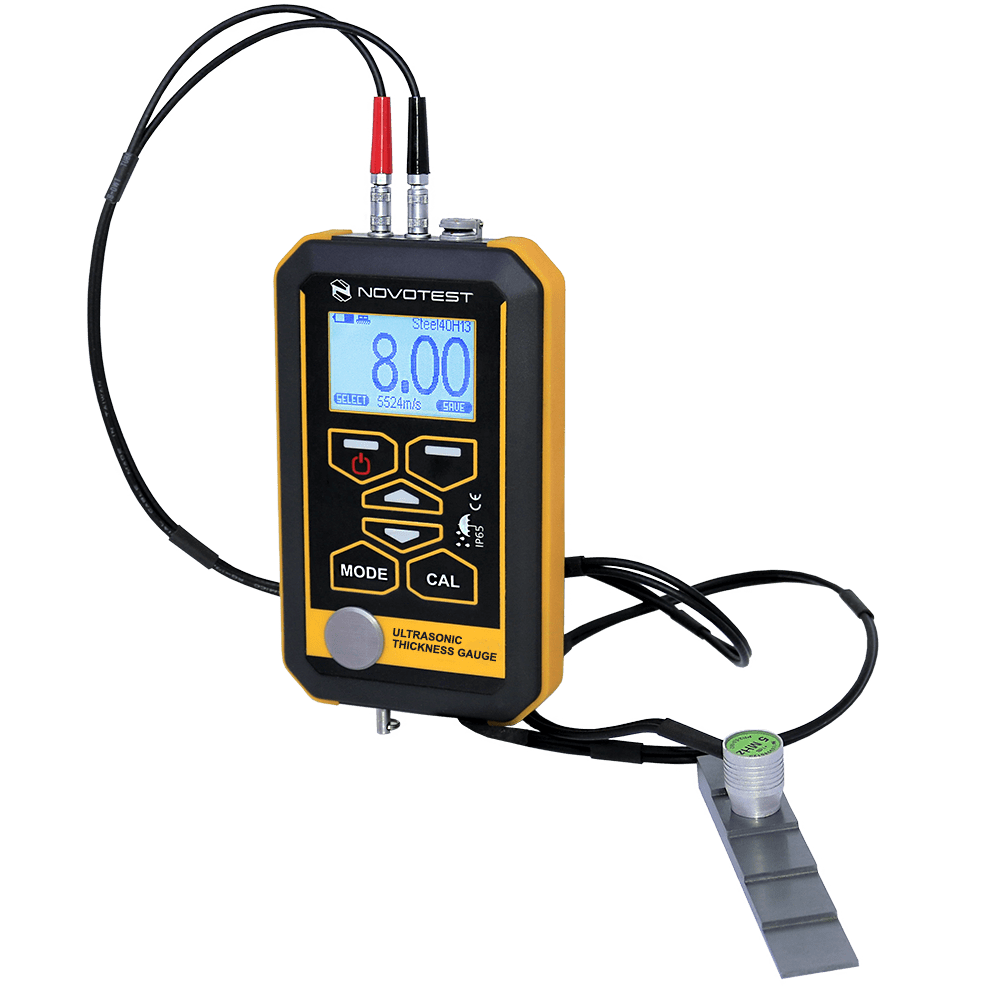

Medidor de Espesor Ultrasónico NOVOTEST UT-1M-IP
Esta versión especial del medidor de espesor ultrasónico está diseñada para medir el espesor de diversos materiales, como vidrio, metales, polímeros y plásticos, con acceso unidireccional en condiciones difíciles como polvo, alta humedad y lluvia, donde no se pueden usar medidores convencionales con un bajo grado de protección contra el polvo y la humedad.

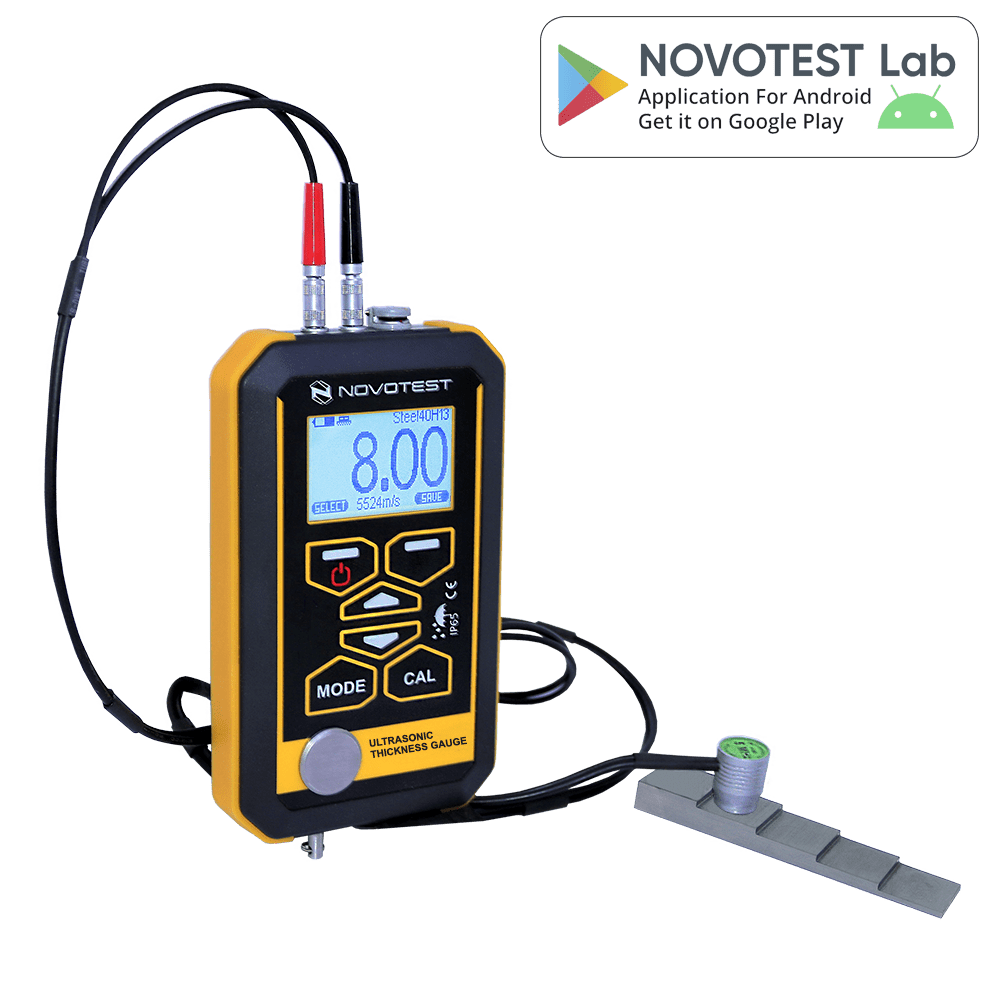

¡NOVOTEST Lab es su verdadero laboratorio en su bolsillo!¡Opcionalmente solo con el modelo UT-1M-IP (Lab)!

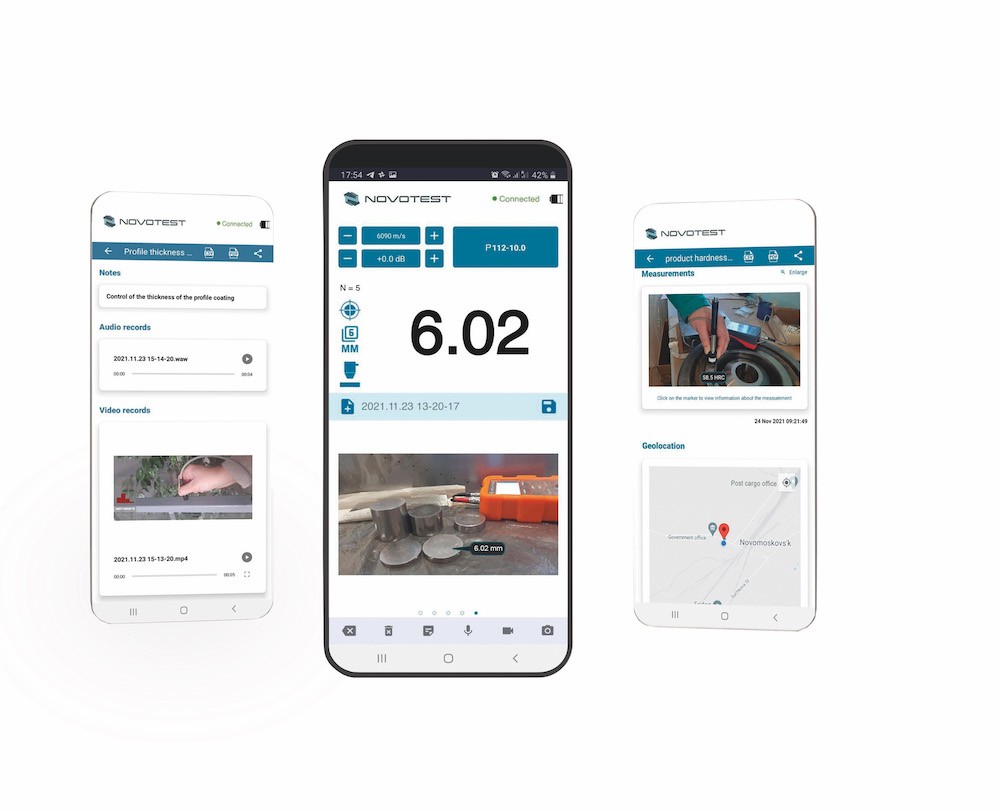

Los resultados de la medición, ajuste y calibración del medidor de espesor ultrasónico en un teléfono inteligente: la innovadora aplicación NOVOTEST para teléfonos inteligentes basada en Android.
¡Las funciones de los dispositivos nunca antes habían sido tan amplias! Con la conexión Bluetooth, su teléfono inteligente puede controlar todas las funciones del medidor de espesor ultrasónico NOVOTEST sin cables. La interfaz intuitiva de la propia aplicación, el acceso a Internet, correo y mensajería instantánea, pantalla táctil, cámara, micrófono y receptor GPS del dispositivo móvil hacen que el uso de los dispositivos NOVOTEST sea mucho más cómodo y versátil.
Las principales ventajas del medidor de espesores por ultrasonido NOVOTEST UT-1M-IP:

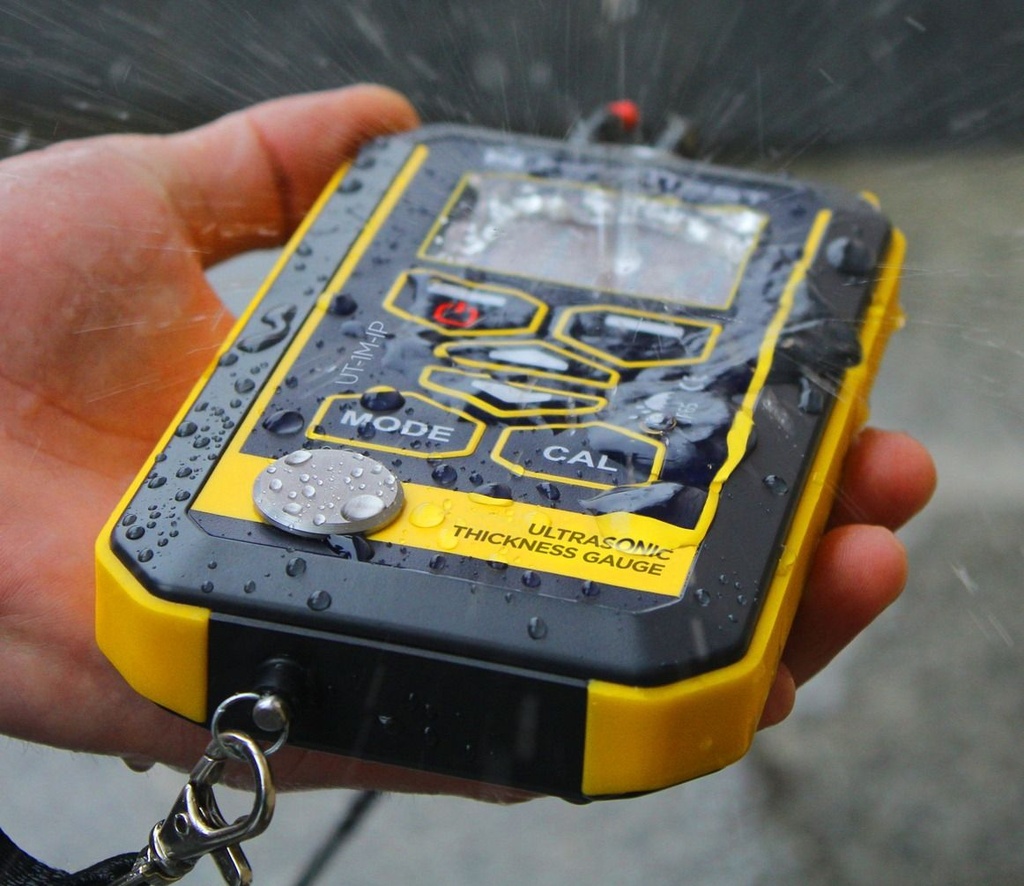

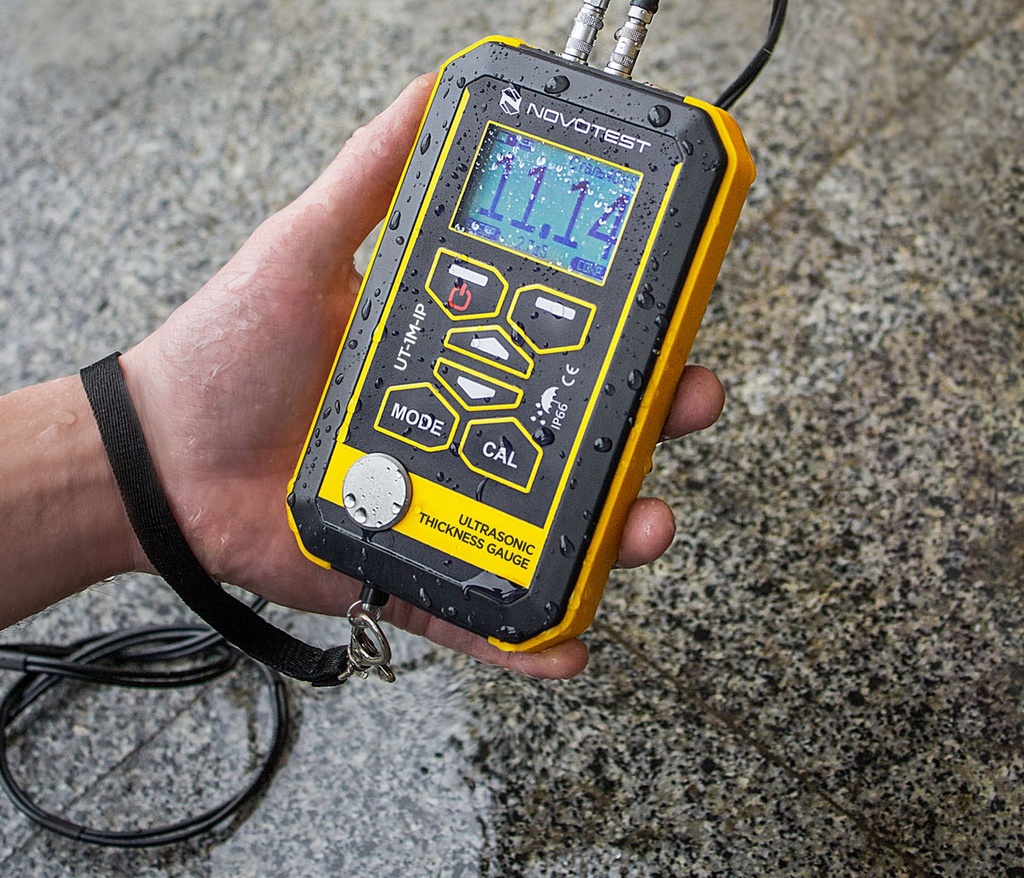

MAYOR RESISTENCIA AL POLVO Y A LA HUMEDAD
Protección única contra el polvo y la humedad: de forma predeterminada, el dispositivo se entrega con un grado de protección contra el polvo y la humedad IP65 según DIN 40050. Al realizar el pedido, están disponibles versiones de un medidor de espesor con protección contra la humedad hasta IP67 (se permite la inmersión en agua).
AUTONOMÍA DEL DISPOSITIVO SIN PRECEDENTES
Debido a las características del circuito y los modos de funcionamiento, el tiempo de funcionamiento continuo del dispositivo en la práctica alcanza las 200 horas. Lo que hace que el dispositivo sea ideal para condiciones de campo en ausencia de suministro eléctrico.
AMPLIA GAMA DE MEDICIONES
El medidor de espesor por ultrasonido NOVOTEST UT-1M-IP puede equiparse con varios tipos de transductores, sin embargo, el dispositivo tiene la capacidad de realizar ajustes avanzados de los transductores (ganancia, trayectoria, corrección V, etc.), lo que permite al usuario obtener el máximo rango de operación con un transductor; en la práctica, el rango de operación de la sonda de 5 MHz alcanza de 0,5 a 500 mm.
BIBLIOTECA DE MATERIALES Y SONDAS
El dispositivo tiene una biblioteca de velocidades de materiales básicos, así como un archivo de transductores, lo que permite al operador tomar medidas en varios objetos sin información de referencia adicional ni configuración complicada. Además, el usuario puede reponer de forma independiente el archivo de configuración.
TRANSFERIR DATOS A LA PC
El dispositivo permite al usuario registrar los resultados de las mediciones en el archivo del dispositivo y posteriormente transferirlos a una PC mediante un software especial:NOVOTEST.INFO/conexión USB. El dispositivo incluye un conector especial resistente al agua y un cable especial.
- Protección única contra el polvo y la humedad, que anteriormente no estaba disponible en el mercado de medidores de espesor ultrasónicos de uso general. Por defecto el dispositivo viene con un grado de protección contra el polvo y la humedad IP65. Este grado de protección se puede aumentar hasta IP67 (sumergido en agua) bajo pedido.
- Autonomía sin precedentes del dispositivo: aumento de hasta 200 horas de funcionamiento continuo del medidor de espesor
- El revestimiento de goma especial en las superficies laterales de la carcasa facilita la retención cómoda del medidor de espesor en la mano del usuario.
- El dispositivo tiene un peso y unas dimensiones ligeros, en comparación con medidores de espesor protegidos similares
- Los datos guardados se pueden transmitir a la PC
- Selección de material y ajuste automático de la velocidad del ultrasonido.
- Gran pantalla gráfica de alto contraste y retroiluminación.
- Visualización del espesor medido en mm y pulgadas.
- Menú conveniente en el dispositivo.
- Amplia variedad de sondas UT con configuraciones preestablecidas en el dispositivo
- Modos de procesamiento estadístico de mediciones.
- Capacidad para restaurar calibraciones de fábrica.
- Capacidad de ajustar todos los parámetros de la ruta acústica.
- Capacidad de ajustar aún más la ganancia del usuario directamente desde el modo de medición
- Amplia gama de pruebas
- Modo de alarma sonora y visual al salir de los rangos establecidos
- Conexión inalámbrica con dispositivos Android a través deAplicación de laboratorio NOVOTEST(opcionalmente con UT-1M-IP (Laboratorio) solo modelo)
- Amplio rango de medición (0,4 a 1500 mm y más)
- Sondas disponibles 1,25-10 MHz:
– Sonda de 1,25MHz (eco) 20/2 para espesores sustanciales o materiales con atenuación de señal excepcionalmente alta
– Sonda 2.0MHz (eco) 20/2 para grandes espesores o materiales con alta atenuación de señal
– Sonda de 2,5MHz (eco) 12/2 para muestras gruesas
– Sonda de 5MHz (eco) 10/2 para una amplia gama de muestras básicas
– Sonda de 10MHz (eco) 6/2 para muestras delgadas
– Sonda de 10MHz (eco) 2х3 para productos de formas complejas, generalmente álabes de turbina
– Sonda de alta temperatura (eco) 10/2 de 5 MHz para muestras calentadas hasta 250 °С/482 °F
– Sonda 2.5MHz (eco-eco) 12/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para recubrimiento pasante
– Sonda 10MHz (eco-eco) 6/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, bajo el agua, cable de 10 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, bajo el agua, cable de 20 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, bajo el agua, cable de 30 m - Ajuste de ganancia (±20 Db)
- Velocidades preestablecidas para muchos materiales.
- B-scan y modos de control
- Modo de recubrimiento continuo (eco-eco)
- Ajuste de umbral con alarma automática.
- Guardar la configuración para diferentes sondas
- Compatibilidad con sondas de otros fabricantes.
- Corrección de trayectoria V y ajuste de TVG para las sondas del usuario.
- Almacenamiento de mediciones y software para PC
- Conexión de cables de PC:
- En línea -NOVOTEST.INFO/conexión USB
– Sin conexión –Conexión USB NOVOTEST - Conexión inalámbrica con dispositivos Android a través deAplicación NOVOTEST LAB(sólo para UT-1M-IP (Laboratorio))
Rango de tipos de sonda para acero, mm:
|
|
Dimensiones de la sonda, mm:
|
|
Dimensiones del área de contacto de la sonda/cristal, mm:
|
|
Sondas opcionales:
|
|
| Tipos de sonda compatibles |
|
| Compatibilidad conTransductor EMAT activo EMAT-A1 | No |
| Calibraciones de sonda (V-path, TVG, etc.) |
|
| Tipo de conector del cable de la sonda | 2 limones 00 |
| Longitud del cable de la sonda, m | 1,2 |
| Escalas de medida |
|
| Resolución de medición, mm/pulgada | 0.01/0.001 (0,01/0,0001 por solicitud) |
| Precisión de medición básica, mm | ± (0,01 T+0,05) (*Para rango 0,8 – 300 mm) |
| Rango de ganancia, dB | ± 20 |
| Tiempo de respuesta, no superior a s. | 1 |
| Rango de ajuste de la velocidad ultrasónica, m/s | 1000-17000 |
| Velocidades preestablecidas para materiales. | Acero (8 grados diferentes), Aluminio, Hierro, Hierro fundido, Zinc, Cromo, Cobre, Latón, Bronce, Plata, Oro, Níquel, Tungsteno, Estaño, Plomo, Molibdeno, Manganeso, Magnesio, Caucho, Poliestireno, Plexiglás, Caprón, Caprolon, ED-5, Ebonita, Porcelana, Teflón, Textolita, Vidrio de Silicato, Vidrio acrílico, Usuario |
| Modos de funcionamiento |
|
| Estándares |
|
| tipo de cuerpo / Nivel de protección contra el polvo y la humedad. |
|
| Bloque de espesor de calibración en el cuerpo. | 6 mm (Acero/~6080 m/s) |
| conexión de cable de ordenador |
|
| Conexión inalámbrica con dispositivos Android a través deAplicación de laboratorio NOVOTEST |
|
| Capacidad de almacenamiento de resultados de medición. |
|
| Archivos de medición |
|
| Idiomas del menú | Inglés, español, ucraniano, ruso (otros idiomas opcionales) |
| Entorno operativo |
|
| Fuente de alimentación | CC 4,5 V (3 pilas estándar AA) |
| Tiempo de jornada continua de trabajo, no menos, h. | hasta 200 |
| Cargando | Cargador USB de 5V |
| Peso de la unidad electrónica con baterías, no más, kg | 0.2 |
| Dimensiones totales, mm | 120x60x25 |
| Peso del paquete, kg | 1.5 |
| Dimensiones del paquete, cm | 33*27*10 |
| Documentos | |
| País de origen | Hecho en Ucrania (Europa) |
| Garantía |
|
Cuadro comparativo general de todos los modelos de medidores de espesores por ultrasonidos NOVOTEST (sinUT-3M-EMAT)
| Nombre del modelo | UT-2A | UT-1M | UT-1M-IP | UT-1M-ST |
| Rango de medición de espesores para acero, mm | 0,4 – 1500 (depende de la sonda) | 0,45 – 1500 (depende de la sonda) | ||
| Resolución, mm | 0,01 | |||
| Precisión de medición básica, mm | ± (0,01*T+0,05) | |||
| Sondas básicas / gama para acero | 2,5MHz / 2,5 – 1000mm 5MHz / 0,8 – 300mm 10MHz / 0,45 – 75mm |
|||
| Sondas/gama opcionales para acero | 1,25MHz / 4 – 1500mm 2MHz / 3 – 1200mm Alta temperatura 5MHz (hasta 250 °С) / 0,8 – 300 mm Eco-Eco 5MHz para mediciones de recubrimiento / 3,5 – 26 mm |
|||
| Compatibilidad con Transductor EMAT activo EMAT-A1 |
Sí | No | ||
| Tipos de sonda compatibles | Elemento dual Elemento único |
Elemento dual | ||
| Modos de funcionamiento | Normal escaneo A escaneo B Modo manual modo de control |
Normal escaneo B modo de control |
||
| Métodos de medición | ecológico Eco-Eco Pico-pico cruce por cero |
ecológico Eco-Eco |
||
| Unidades de medida | mm pulgada |
|||
| Espectáculo | Color, 3,5 pulgadas, 480*320 | Monocromo, 2,5 pulgadas, 128*64 | ||
| Idiomas del menú | Inglés ucranio ruso (otros idiomas opcionales) |
Inglés Español ucranio ruso (otros idiomas opcionales) |
||
| tipo de cuerpo/ Nivel de protección contra el polvo y la humedad. |
Metal, duradero/Estándar para operación en taller y campo | Plástico, con funda de silicona a prueba de golpes / Estándar para operación en taller y campo | Plástico, sellado/Alto – opcionalmente inmersión en agua hasta 1 m de profundidad durante 30 min | Metal, duradero/Estándar para operación en taller y campo |
| Guardado de la configuración para diferentes sondas. | Sí | |||
| Compatibilidad con sondas de otros fabricantes. | Sí | |||
| Corrección de trayectoria V y ajuste de TVG para las sondas del usuario. | Sí | |||
| Almacenamiento de resultados de medición | 7000 y más (Limitado únicamente por la tarjeta de memoria) |
128 | 128 | 128 |
| conexión de cable de ordenador (a través dewww.novotest.info) |
Sí | |||
| Conexión inalámbrica de teléfono inteligente (a través delaboratorio NOVOTEST) |
No | Opcional | Opcional | No |
| Tipo de cargador | Cualquier toma USB (adaptador de cargador, PC, Alimentación bank, etc.) | Cargador externo para baterías. | Cualquier toma USB (adaptador de cargador, PC, Alimentación bank, etc.) |
Cargador externo para baterías. |
| Batería | Li-ion incorporado | 2 piezas estándar Pilas AA |
3 piezas estándar Pilas AA |
2 piezas estándar Pilas AA |
| Peso unitario electrónico, no más, kg | 0,5 | 0,25 | 0,35 | 0,35 |
| Dimensiones (largo x ancho x alto), mm | 165x90x50 | 122х76х37 | 160х90х28 | 130х90х40 |
| Tiempo mínimo de trabajo continuo, h | 10 | 25 | 25 | 25 |
| Rango de temperatura de funcionamiento, ° C | -20 a +40 | |||
-
- – UT-1M-IP (Laboratorio) – con conexión inalámbrica a dispositivos Android a través deAplicación de laboratorio NOVOTEST
– UT-1M-IP – modelo básico - Enganche
- Certificado de calibración emitido por el laboratorio de metrología independiente.
- Certificado de origen emitido por la Cámara de Comercio e Industria
- sondeado FUERA
– Sonda de 1,25MHz para calibre de espesor 20/2
– Sonda de 2,0MHz para calibre de espesor 20/2
– Sonda de 2,5MHz para calibre de espesor 12/2
– Sonda de 5MHz para calibre de espesor 10/2
– Sonda de 10MHz para calibre de espesor 6/2
– Sonda de 10MHz para calibre de espesor 3х2
– Sonda 5MHz para medidor de espesores (eco-eco) 10/2
– Sonda de 10MHz para medidor de espesores (eco-eco) 6/2
– Sonda de alta temperatura de 5MHz para calibre de espesor 10/2
– Sonda 5MHz para medidor de espesores (eco-eco) 10/2, sumergible, cable de 10 m
– Sonda 5MHz para medidor de espesores (eco-eco) 10/2, sumergible, cable de 20 m
– Sonda de 5MHz para medidor de espesores (eco-eco) 10/2, sumergible, cable de 30 mNominales de espesor Material 1-3-5-7-10-15mm Acero, SS, Aluminio 1-2-3-4-5-6-7-8-9-10-11-12-13-14-15mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5-15-17,5-20mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5-15-20mm Acero, SS, Aluminio 2,5-5-10-20mm Acero, SS, Aluminio 2-3-4-5-6-7-8-9-10mm Acero, SS, Aluminio 2-3-4-5-6-7-8-9-10-11mm Acero, SS, Aluminio 2-4-6-8-10mm Acero, SS, Aluminio 2-4-6-8-10-12mm Acero, SS, Aluminio 2-5-10-15-20-25mm Acero, SS, Aluminio 2-5-10-20-30-40mm Acero, SS, Aluminio 3-4-5-6-7-8-9mm Acero, SS, Aluminio 4-6-8-10-12-15mm Acero, SS, Aluminio 5-10-15-20-25-30mm Acero, SS, Aluminio 5-10-15-20-25mm Acero, SS, Aluminio 5-10-15-20-30-40mm Acero, SS, Aluminio 5-10-15mm Acero, SS, Aluminio 5-10-20 mm, paso 0,1 Acero, SS, Aluminio 5-10-20-30-40-50mm Acero, SS, Aluminio 10-11-12-13-14-15mm Acero, SS, Aluminio 10-20-30-40-50mm Acero, SS, Aluminio 10-20-40-60-80-100mm Acero, SS, Aluminio - Bloques de espesor de referencia
0,2 milímetros Acero, SS, Aluminio 0,3 milímetros Acero, SS, Aluminio 0,4mm Acero, SS, Aluminio 0,5mm Acero, SS, Aluminio 0,8mm Acero, SS, Aluminio 1 milímetro Acero, SS, Aluminio 1,5 milímetros Acero, SS, Aluminio 2 milímetros Acero, SS, Aluminio 3 milímetros Acero, SS, Aluminio 4 milímetros Acero, SS, Aluminio 6mm Acero, SS, Aluminio 10 milímetros Acero, SS, Aluminio 15 milímetros Acero, SS, Aluminio 20mm Acero, SS, Aluminio 25mm Acero, SS, Aluminio 30mm Acero, SS, Aluminio 40mm Acero, SS, Aluminio 50mm Acero, SS, Aluminio 75mm Acero, SS, Aluminio 90mm Acero, SS, Aluminio 100mm Acero, SS, Aluminio 125mm Acero, SS, Aluminio 150mm Acero, SS, Aluminio 175mm Acero, SS, Aluminio 200 milímetros Acero, SS, Aluminio 300 milímetros Acero, SS, Aluminio - – UT-1M-IP (Laboratorio) – con conexión inalámbrica a dispositivos Android a través deAplicación de laboratorio NOVOTEST
- Unidad electrónica Medidor de espesor ultrasónico UT-1M-IP/UT-1M-IP (Laboratorio)
- Sonda/transductor (eco) – 1 pieza para elegir
(2,5MHz, 5MHz o 10MHz) - Paquete de accesorios:
– Pilas AA – 3 piezas
– Cargador USB de 5V
– Cable USB para PC
– software para PC:
- En línea -NOVOTEST.INFO/conexión USB
- Sin conexión -Conexión USB NOVOTEST
– Aplicación NOVOTEST LABpara dispositivos Android
(para UT-1M-IP (Laboratorio) solo)
– Manual de funcionamiento/Guía rápida
– Caja de plástico de transporte.
