Medidor de Fuerza NOVOTEST IPSM (Nueva generación 2020)
The strength meter is an Ultrasonic Pulse Velocity (UPV) tester that detects defects in concrete and solid materials by analyzing the propagation of ultrasonic waves. It measures parameters such as strength, density, elastic modulus, and sound index.
Descripción general
El medidor de resistencia es un probador de velocidad de pulso ultrasónico (UPV) que detecta defectos en concreto y materiales sólidos mediante el análisis de la propagación de ondas ultrasónicas. Mide parámetros como resistencia, densidad, módulo elástico e índice sonoro.
Las principales ventajas y tareas que el medidor de fuerza NOVOTEST IPSM puede resolver:
STRENGTH medición
La medición de resistencia de materiales sólidos de construcción y compuestos es el propósito principal del medidor de resistencia NOVOTEST IPSM. El dispositivo tiene ajustes preestablecidos para determinar la resistencia de varios de los materiales más comunes, como concreto pesado y liviano, y varios tipos de ladrillos. Sin embargo, para una evaluación de resistencia más precisa, se recomienda la calibración individual para un material específico.
DENSITY medición
También un parámetro que se puede medir por un método indirecto (a través de ultrasonido). En presencia de muestras de densidad conocida, es posible calibrar el dispositivo para el material disponible, y luego evaluar rápidamente la densidad sin destruir, pesar u otras manipulaciones con el objeto probado.
BÚSQUEDA para ESPACIOS y GRIETAS
El dispositivo permite al usuario evaluar la capacidad portante de estructuras de hormigón armado, la porosidad y la presencia de grietas que se produjeron durante la fabricación y operación, la textura de los materiales compuestos y el grado de anisotropía. Utilizando una sonda de sondeo de superficie, es posible medir la profundidad de las grietas superficiales.
MEDICIÓN DE OTROS PARÁMETROS
La presencia de una función de Pantalla de señal A-scan en el dispositivo permite al usuario configurar el dispositivo en casi cualquier muestra. El medidor de resistencia NOVOTEST IPSM permite probar cualquier parámetro de sólidos que se correlacionen con la velocidad de las ondas ultrasónicas en el material, por ejemplo:
– evaluación del grado de madurez del hormigón en el proceso de hormigonado monolítico;
– el módulo elástico de la fibra de vidrio y del grafito de carbono;
– determinación del índice sonoro de cerámicas de construcción y abrasivos, etc.
Diseno
El uso de los últimos avances en circuitos y componentes electrónicos modernos hizo posible realizar una, un potente generador de pulsos ultrasónicos y un receptor de bajo ruido en un cuerpo compacto; todo esto permite aumentar significativamente el rango de prueba, así como aumentar la sensibilidad del dispositivo cuando se detectan defectos. el Medidor de Fuerza NOVOTEST IPSM está diseñado para operación en Rango de temperatura de -20 a +40 C°. Gracias a la funda protectora de silicona, la funda del dispositivo se vuelve resistente a los golpes.
MEMORIA y SOFTWARE
el el dispositivo tiene el función de guardar el medición Resultados to el archive, that can be transferred to el PC using special software, para procesamiento posterior de datos.
Ventajas
- medición of el strength y density of concrete, bricks y silicate stones, other solid building y composite Materiales.
- Evaluación de la capacidad portante de estructuras de hormigón armado, la porosidad y la presencia de grietas en la roca, la textura de los materiales compuestos y el grado de anisotropía.
- Evaluación del grado de madurez del hormigón en el proceso de hormigonado monolítico.
- Búsqueda de espacios, grietas y otros defectos internos que surjan durante la fabricación y operación.
- Ensayos de uniformidad de materiales.
- Medición de profundidad de grietas superficiales.
- Determinación del índice sonoro de cerámicas y abrasivos.
- Determinación de la densidad y módulo de elasticidad de grafitos de fibra de vidrio y carbono.
Especificaciones
Opciones disponibles
- Funda de silicona para funda.
- Transductores ultrasónicos para pruebas de sonido continuo
- Sonda ultrasónica para pruebas de sondeo de superficies.
- Muestra de calibración
Paquete estandar
- Unidades electrónicas
- Sondas
- Muestra de calibración
- Pilas AA – 2 piezas
- Cargador
- manual de instrucciones
- En ese caso
Medios de comunicación
Medidor de fuerza NOVOTEST IPSM. Revisión de vídeo
Medidor de fuerza NOVOTEST IPSM. Comprobación de la precisión del dispositivo en la muestra de calibración.
- Variante 1 — Sonda de superficie

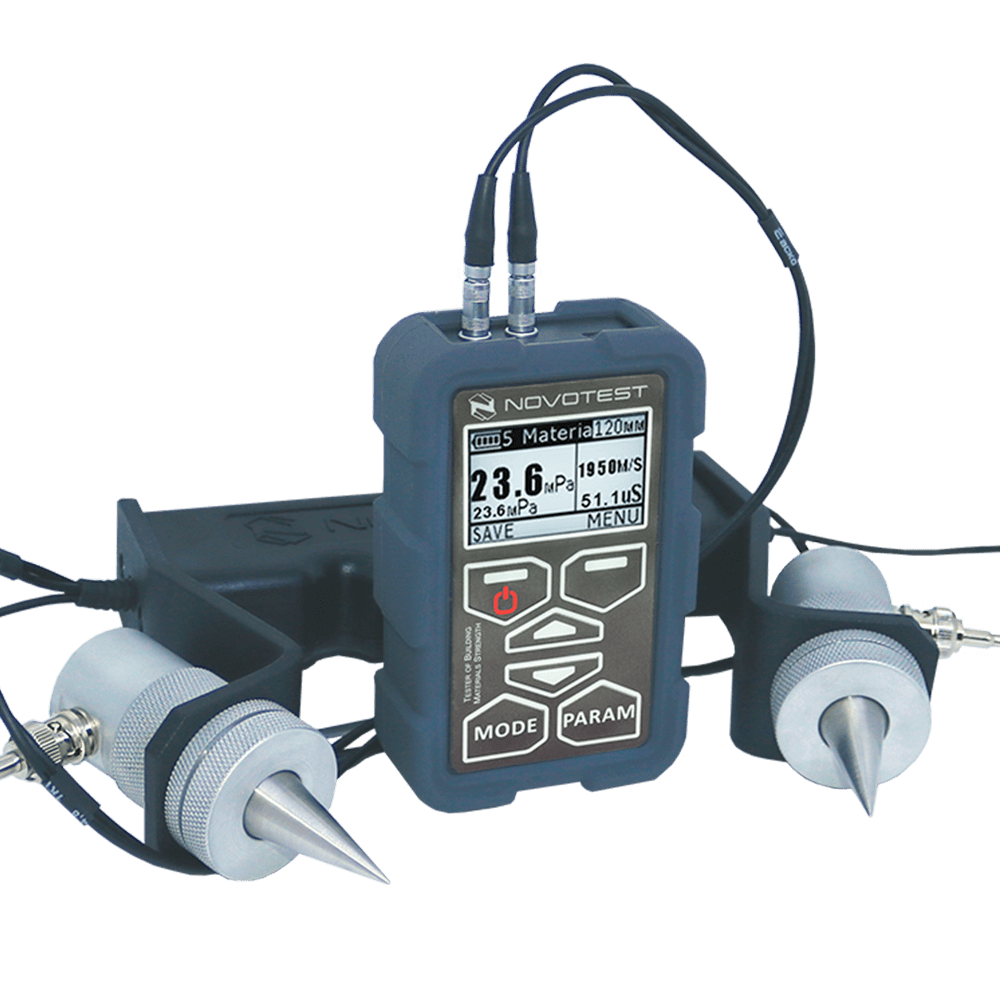

SKU: NOVOTEST-IPSM-SURFACE Descripción: Medidor de Fuerza NOVOTEST IPSM con sonda de superficie — Ultrasonic Pulse Velocity (UPV) tester para concreto, ladrillos y materiales sólidos. Incluye unidad electrónica, sonda de superficie (mango con sondas fijas, distancia base 120 mm), calibración simple estándar de fábrica, baterías AA, cargador, manual y bolsa.
- Variante 2 — Sondas de paso
SKU: NOVOTEST-IPSM-THROUGH Descripción: Medidor de Fuerza NOVOTEST IPSM con sondas de paso — Ultrasonic Pulse Velocity (UPV) tester para concreto, ladrillos y materiales sólidos. Incluye unidad electrónica, 2 sondas de paso separadas, calibración simple estándar de fábrica, baterías AA, cargador, manual y bolsa.
