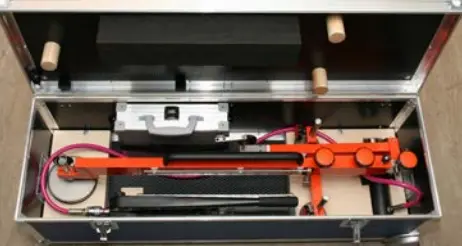

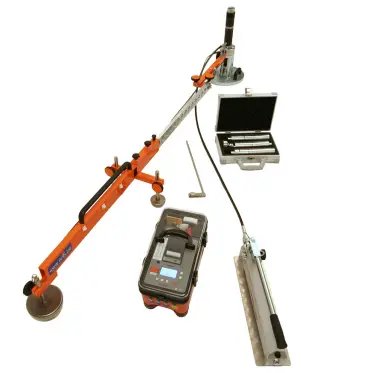

Probador de Carga con Placa AX01a (Plate Bearing Tester) incluye cajas de transporte con ruedas y paleta de madera prensada INKA.
AX01a, Dispositivo Electrónico para Ensayo de Carga con Placa Estática de acuerdo con DIN18134:2012-04, CNR BU 146 1992-12, ÖNORM B4417:2018-05-01, SN 670 317b:1998, TSC 06.720:2003, SB250 4.16, SB2000, NF P94-117-1 : 2000-04, MSZ 2509-3 : 1989, listo para normas ASTM y BS (mediante actualización de firmware)
El alcance del suministro permite una medición inmediata con el Plate Bearing Tester calibrado:
Dispositivo electrónico AX01a para medición y evaluación del ensayo de carga con placa
con mini impresora integrada
con ranura para tarjeta SD/MMC
con batería recargable NiMH (cargador rápido)
Sensor de fuerza 100kN, K450 con amplificador electrónico y conector de 3 pines.
Sensor de desplazamiento (carrera de 15mm) con amplificador electrónico integrado.

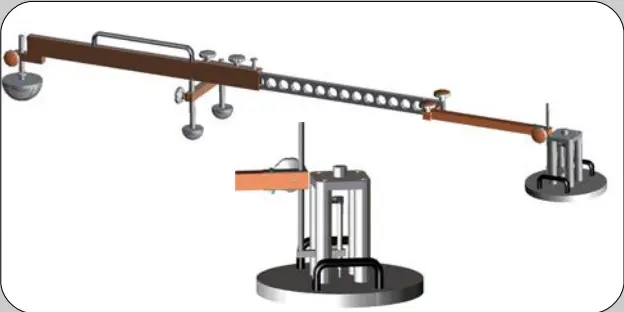

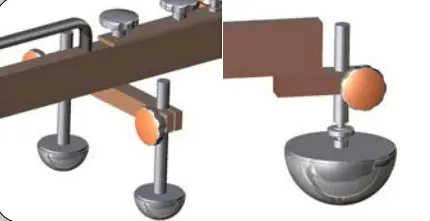

Dispositivo de soporte con brazo extraíble y patas hemisféricas ajustables, soporte para sensor de desplazamiento de longitud 250mm y 500mm.
Placa de carga, acero S355J0, Ø300mm, con nivel de burbuja ajustable.
Bomba manual hidráulica con cilindro (700bar, 100kN) y manguera de 1.8m.
2 juegos de extensiones (150mm, 100mm, 50mm, 25mm), rótula superior con imán para 50 kN (5 t)
El suministro incluye también los siguientes elementos:
Fuente de alimentación 110-230V, cable de carga para automóvil 12V/24V, lector de tarjetas USB-SD externo para PC,
tarjeta SD/MMC para almacenamiento, Software para PC con Windows con Microsoft Excel®, instrucciones breves a prueba de lluvia,
manual, 3 rollos de papel de impresión térmica.
Características principales:
Evaluación electrónica
Impresión inmediata
Almacenamiento de resultados de prueba
Diseño compacto
Interfaz sencilla de usuario de 4 botones
Hojas de cálculo en Excel
Largo tiempo de funcionamiento
Robusto y duradero
Opción GPS disponible
El ensayo estático de carga con placa se utiliza en movimiento de tierras, cimentaciones y construcción de carreteras para determinar la deformabilidad, resistencia y capacidad portante de suelos y capas base.
El AX01 se caracteriza por su chasis de alta calidad en aluminio y acero inoxidable. Se utilizan sensores industriales impermeables y reforzados para garantizar resultados precisos.
Los resultados de la prueba se calculan y se muestran inmediatamente. Adicionalmente los datos se almacenan en la tarjeta SD. La impresora térmica proporciona una impresión inmediata de los resultados. Los datos de medición (resistencia a la compresión promedio debajo de la placa y la correspondiente deflexión de la placa de carga) se muestran en un diagrama impreso.
El dispositivo electrónico de AX® 01 evalúa los módulos de deformación Ev1, Ev2 (una cifra de la capacidad de carga) y la relación Ev2/Ev1 (una cifra del nivel de compactación).
Los resultados se pueden transferir a la PC y están disponibles para su posterior procesamiento en Microsoft Excel®.
El diseño compacto del AX® 01 permite un fácil transporte en el maletero de un automóvil.

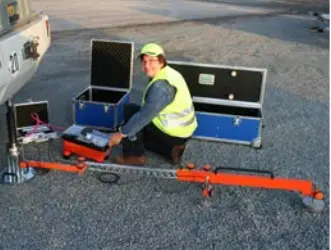

El equipo puede ser operado por una sola persona y también se puede utilizar bajo la lluvia.
