  3. Penetrómetro dinámico de cono con accionamiento neumático, pesa de 10 kg, ISO 22476-2
Lista Web CLP

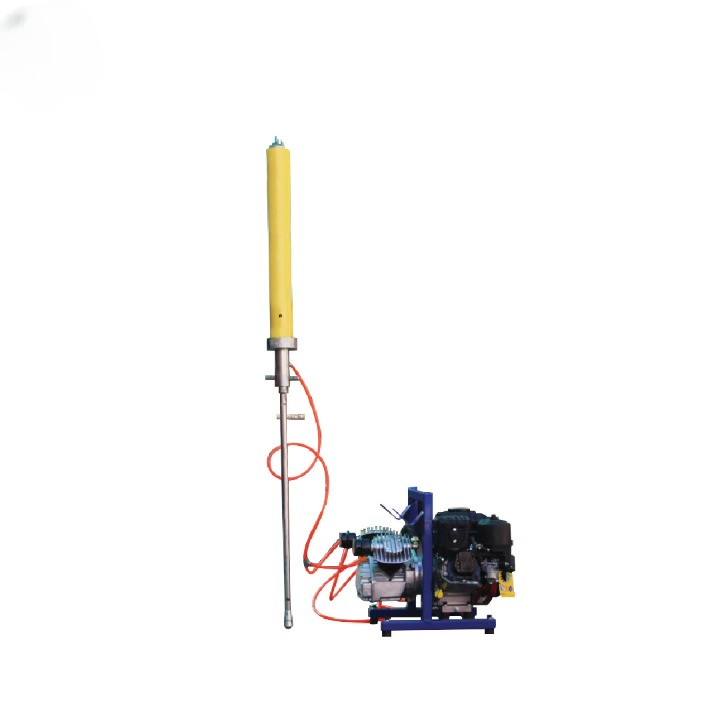

Penetrómetro dinámico de cono con accionamiento neumático, pesa de 10 kg, ISO 22476-2

Penetrómetro dinámico de cono con accionamiento neumático, pesa de 10 kg, ISO 22476-2

Normas asociadas ISO 22476-2 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/penetrometro-dinamico-de-cono-con-accionamiento-neumatico-pesa-de-10-kg-iso-22476-2-648630 https://www.cotecno.cl/web/image/product.template/648630/image_1920?unique=a2876de

Penetrómetro dinámico de cono con martillo neumático y motor a gasolina de cuatro tiempos, para medir la resistencia y deformación de suelos según ISO 22476-2.

  • Normas TRL e ISO 22476-2
  • Pesa de caída de 10 kg y pesa adicional opcional de 20 kg
  • Frecuencia de golpes de hasta 20 golpes/min
  • Penetración dinámica ligera hasta aprox. 10 a 12 m de profundidad
  • 12 tubos de sondeo de 22 × 1000 mm con marca de profundidad cada 100 mm
  • Peso aproximado de 105 kg

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0436



Compartir

El penetrómetro dinámico de cono con accionamiento neumático se usa para medir las propiedades de resistencia y deformación de los suelos según ISO 22476-2. Consta de una varilla de acero con punta cónica que un martillo neumático hinca en el terreno. La resistencia a la penetración se mide como la profundidad que avanza el cono con cada golpe del martillo, y estos datos permiten evaluar la capacidad de soporte, la compactación y otras propiedades del suelo. El martillo neumático permite ensayos rápidos en investigaciones de terreno y en control de calidad de obras.

El equipo sirve para penetración dinámica ligera, con 10 kg, y media, con 30 kg. Se compone de una unidad de potencia neumática con motor a gasolina de cuatro tiempos que acciona, mediante un eje flexible, un mecanismo de elevación, y cuenta con una válvula de alivio de presión totalmente automática. Se suministra con una pesa de 10 kg y una pesa opcional de 20 kg. Es apto para ensayos de penetración dinámica ligera hasta aprox. 10 a 12 m de profundidad.

Características

  • Medición de propiedades de resistencia y deformación de suelos según ISO 22476-2.
  • Varilla de acero con punta cónica hincada por un martillo neumático.
  • Ensayos rápidos para investigaciones de terreno y control de calidad de obras.
  • Penetración dinámica ligera (10 kg) y media (hasta 30 kg).
  • Válvula de alivio de presión totalmente automática.
  • Profundidad de ensayo de aprox. 10 a 12 m.

Procedimiento de ensayo

  1. Verifique que el equipo esté en buen estado, incluidos el martillo neumático, la varilla de acero y la punta cónica; calíbrelo si es necesario según el manual de instrucciones.
  2. Elija la pesa adecuada y fíjela firmemente a la varilla.
  3. Elija puntos de ensayo representativos del suelo y despeje el área de escombros u obstáculos.
  4. Ubique el penetrómetro sobre el punto, inserte la punta cónica verticalmente en el suelo y aplique golpes con el martillo neumático.
  5. Registre el número de golpes necesario para alcanzar cada profundidad y continúe hasta la profundidad deseada o hasta el rechazo, indicado por un aumento marcado de la resistencia.
  6. Analice los datos para evaluar la capacidad de soporte, la compactación y el espesor de las capas, y prepare un informe con el procedimiento, el equipo usado, los resultados y su interpretación.
SKUB-01-200-0436
Altura de caídaNo informado
Pesa de caída10 kg + (20 kg de pesa adicional, opcional)
Frecuencia de golpesHasta 20 golpes/min
AlimentaciónEquipo compresor portátil (motor a gasolina)
Equipo de motor a gasolina550 x 390 x 455 mm (largo x ancho x alto), 25 kg
Kit de herramientas1100 x 250 x 250 mm (largo x ancho x alto), 80 kg
Peso aproximado105 kg
NormasTRL, ISO 22476-2
IncluyeEquipo penetrómetro dinámico de accionamiento neumático con compresor portátil de motor a gasolina de cuatro tiempos, con pesa de caída de 10 kg (pesa adicional de 20 kg opcional), montado en un bastidor robusto con asa de transporte (1 unidad); martillo de cilindro neumático integrado (1 unidad); tubo de sondeo de 22 × 1000 mm con marca de profundidad cada 100 mm (12 unidades); acople roscado para varilla de sondeo de 22 mm (12 unidades); llave de boca de 19 mm, de servicio pesado, para tubo de sondeo de 22 mm (1 unidad); extractor manual de varillas con placa para el pie y palanca (1 juego); punta cónica de hinca de 500 mm² de área, 25,2 mm de diámetro y 90° (2 unidades); punta cónica de hinca de 1000 mm² de área, 35,6 mm de diámetro y 90° (2 unidades); adaptador de varilla macho y hembra (1 juego); maletín de transporte de herramientas (1 unidad)
Accesorios opcionalesJuego de pesas de anillo de 20 kg; tubo de sondeo de Ø32 × 1000 mm con marca de profundidad cada 100 mm (juego de 12); punta cónica de sondeo de acero templado de 15 cm², conexión M16 (1 unidad)

Ensayos de penetración dinámica en terreno para medir la resistencia y deformación de suelos y evaluar su capacidad de soporte, compactación y espesor de capas, según ISO 22476-2, en investigaciones de terreno y control de calidad de obras.

Guía de compra

El equipo se entrega con la pesa de 10 kg. Para penetración dinámica media, con 30 kg, necesita además la pesa adicional de 20 kg, que se pide por separado.

El equipo se compone de dos bultos, el equipo de motor y el kit de herramientas; considere sus pesos y tamaños para el traslado a terreno.

Confirme al cotizar la altura de caída del equipo y compárela con la que exige su norma de ensayo.

Los tubos de sondeo incluidos son de 22 mm. Si su método requiere tubos de Ø32 mm o una punta cónica de 15 cm² con conexión M16, se ofrecen como accesorios opcionales.
