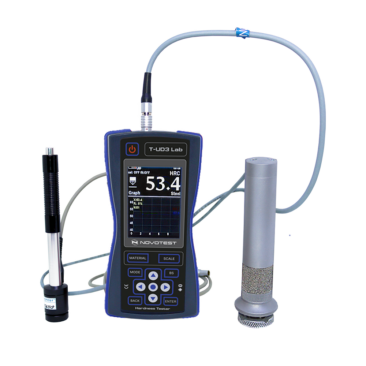

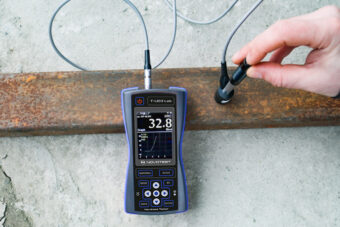

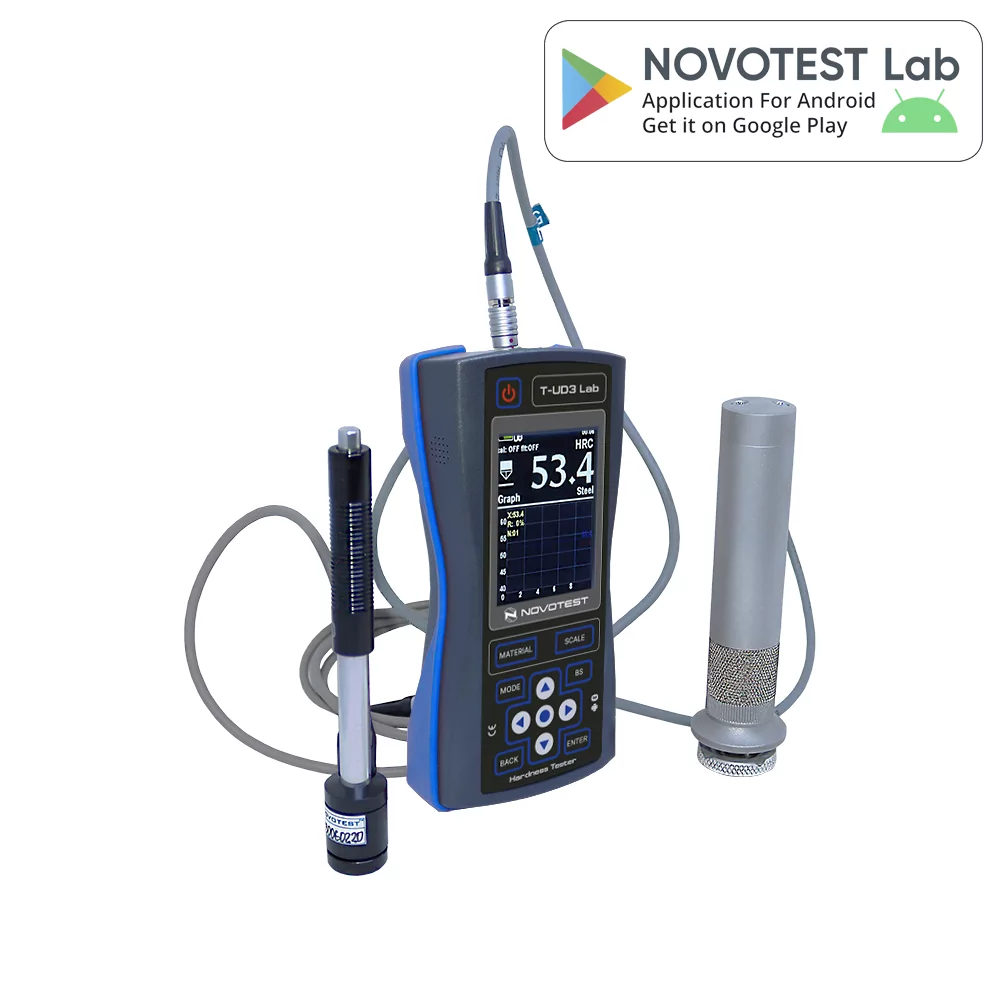

Probador de dureza combinado NOVOTEST T-UD3
El probador de dureza combinado combina dos métodos de medición de la dureza: Impedancia de contacto ultrasónica (ASTM A1038) y Leeb (ASTM A956). Esto convierte al dispositivo en el dispositivo portátil más versátil posible.

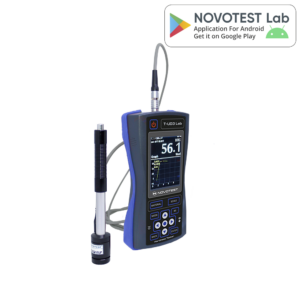

¡NOVOTEST Lab es su verdadero laboratorio en su bolsillo!Opcionalmente con T-UD3(Laboratorio)¡Solo modelo!
Realice mediciones de dureza, calibre el dispositivo, configure una visualización cómoda de los valores, guarde los resultados de las mediciones de dureza, sincronice el archivo con sus otros dispositivos y con una PC, transfiera los resultados de las mediciones a sus colegas: todo esto está disponible en su teléfono inteligente gracias a la aplicación especial NOVOTEST para Android.
¡Los durómetros nunca han tenido tales oportunidades! Mediante una conexión Bluetooth, su teléfono inteligente se conecta al durómetro y tendrá un dispositivo completamente nuevo: ¡un durómetro de nueva generación! La interfaz intuitiva, las amplias posibilidades para documentar los resultados, el acceso a Internet, la pantalla táctil, la cámara, el micrófono y el receptor GPS de un teléfono inteligente convierten su durómetro en algo completamente único y hasta ahora inaccesible.
Con la aplicación NOVOTEST Lab podrás:
– ajuste y calibración del durómetro;
– visualización de los resultados de las mediciones en tiempo real en forma numérica mediante la construcción de un gráfico, histograma o estadística;
– tomar una fotografía del objeto de prueba con las marcas de dureza;
creación de un vídeo del producto controlado;
– grabar notas de audio del objeto probado;
– guardado automático de la geolocalización de mediciones en Google Maps;
– mostrar un mapa de Google con marcadores de los lugares de las mediciones realizadas en él y la posibilidad de ver estas mediciones;
– visualización del calendario de mediciones (presentación del archivo en forma de mediciones agrupadas por fecha);
– formación del informe final completo sobre la medición;
– enviar un informe terminado por correo electrónico, mensajería instantánea (o de cualquier forma conveniente) directamente desde la aplicación;
– estructura flexible del archivo de mediciones – completamente similar al explorador habitual, con la capacidad de crear carpetas y archivos con cualquier nombre;
– sincronización con PC y otros teléfonos inteligentes;
– servicio en la nube para almacenar el archivo de mediciones;
– sincronización automática y manual de archivos de mediciones en la nube entre dispositivos;
– iniciar el modo de navegación de Google, construir una ruta y acompañar hasta el punto en el que se realizaron las mediciones
– la capacidad de almacenar archivos de otros dispositivos con Bluetooth en una sola aplicación.
Las principales ventajas del durómetro combinado NOVOTEST T-UD3:

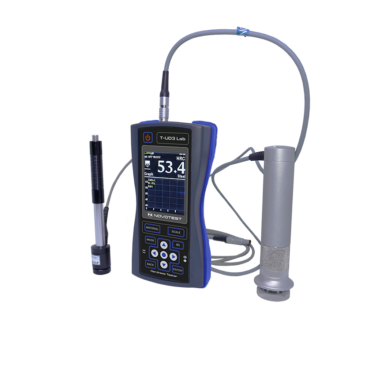

POSIBILIDAD DE CONECTAR AMBOS MÉTODOS SONDAS SIN APAGAR EL DISPOSITIVO
El usuario puede medir la dureza de productos metálicos completamente diferentes de diferentes formas, estructuras, materiales y el grado de preparación de la superficie con la misma unidad, simplemente reemplazando la sonda.

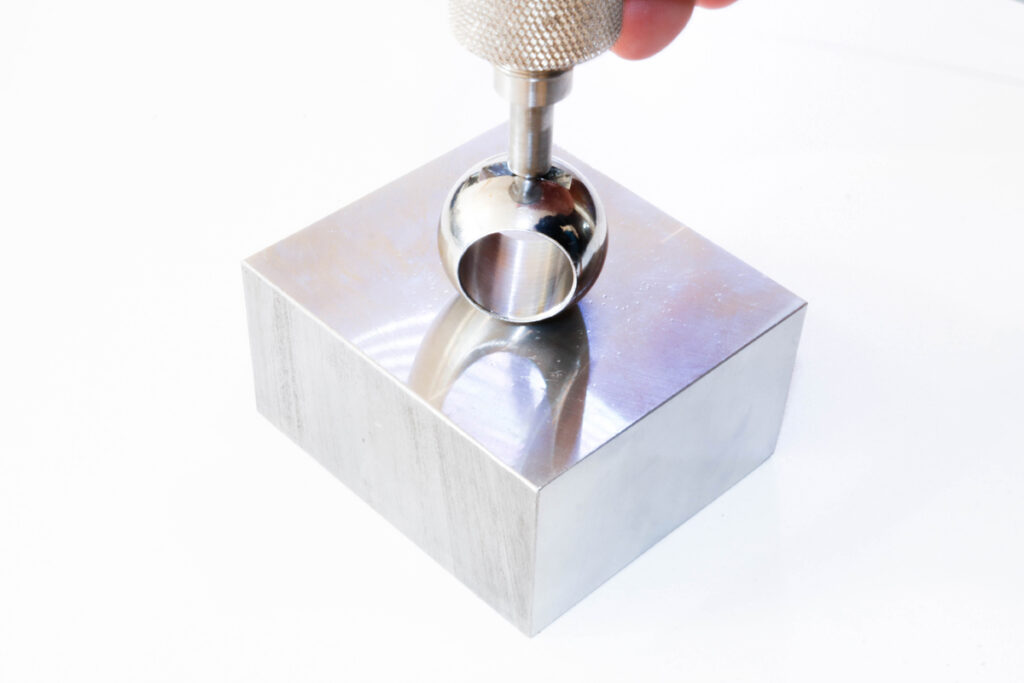

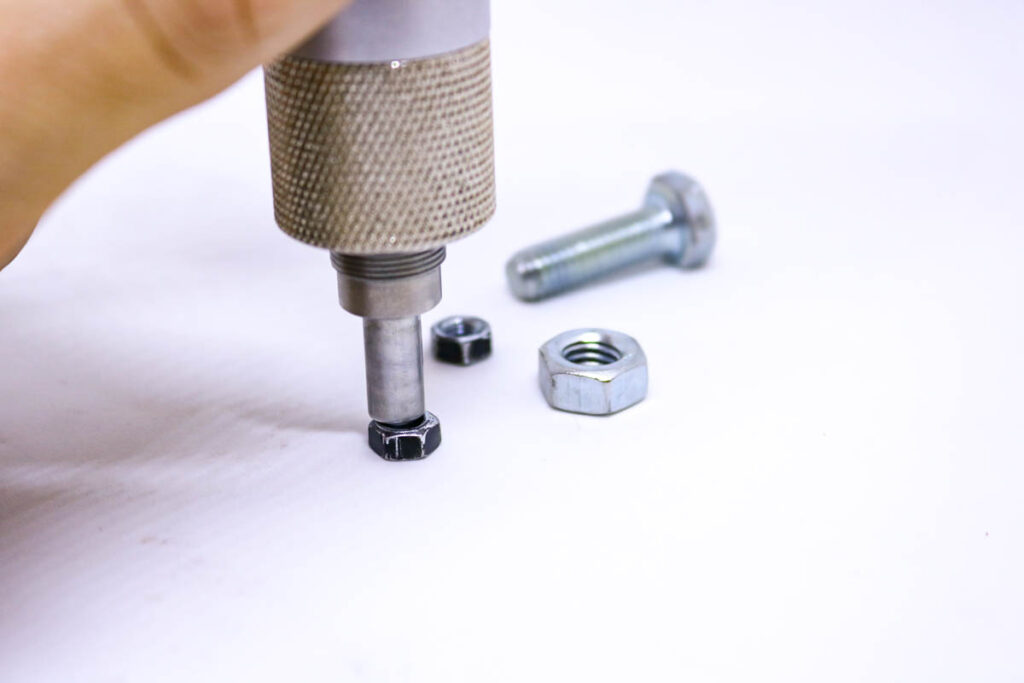

MEDICIÓN DE PIEZAS PEQUEÑAS

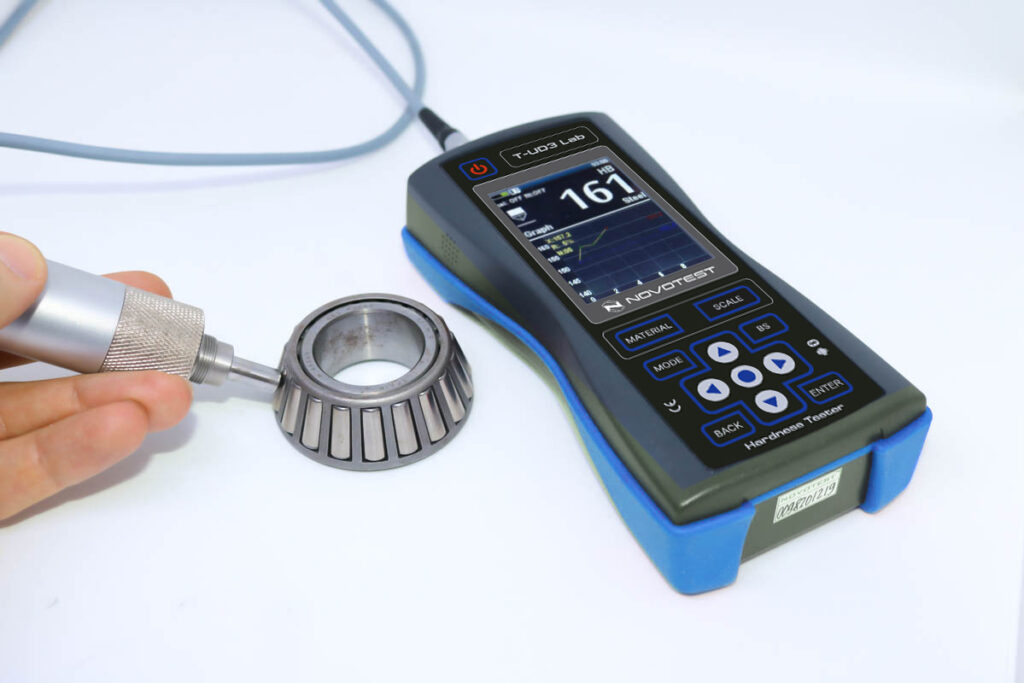

Con el UCI el operador puede medir productos pequeños, recomendamos piezas con un peso a partir de 100 gr y un espesor a partir de 1 mm, y al utilizar elBanco de pruebas de sonda UCI NOVOTEST, aún más delgado.

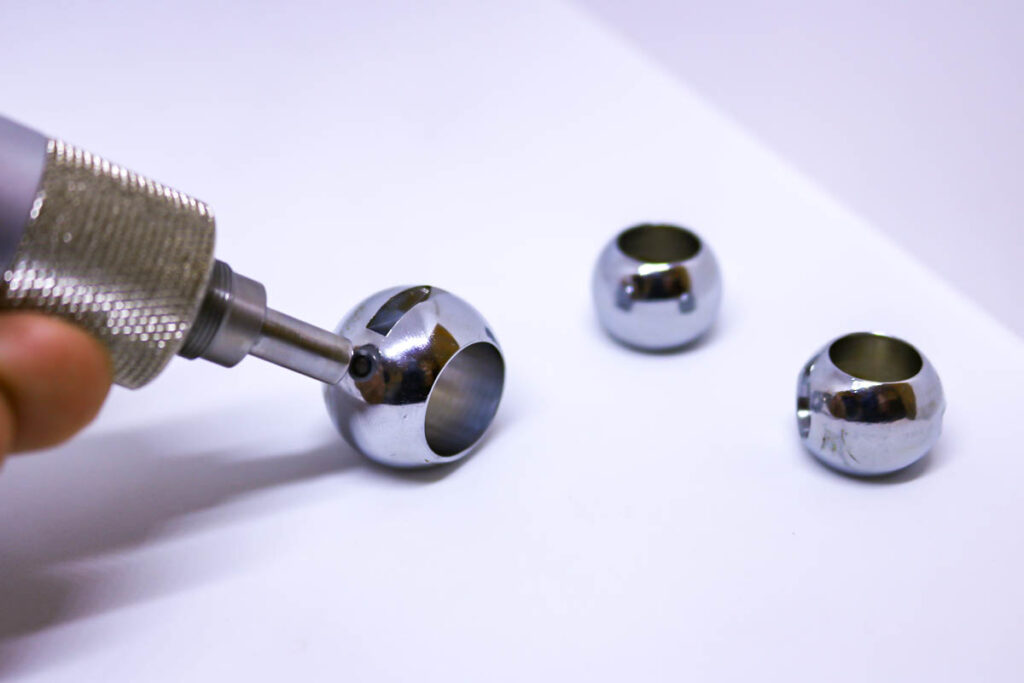

MEDICIÓN DE PRODUCTOS DE FORMAS COMPLEJAS
Además, con la ayuda de la sonda ultrasónica, el usuario podrá resolver las tareas de medir la dureza de ranuras, superficies de radio pequeño, lugares inaccesibles y productos de forma compleja.
PEQUEÑA IMPRESIÓN DE SONDA TIPO UCI
Debido al hecho de que la sonda UCI tiene una profundidad de penetración de solo unas pocas micras, es posible trabajar con productos con altos requisitos de impresión (se requiere el método máximo no destructivo), así como medir la dureza de las capas endurecidas, como la nitruración y la cementación.

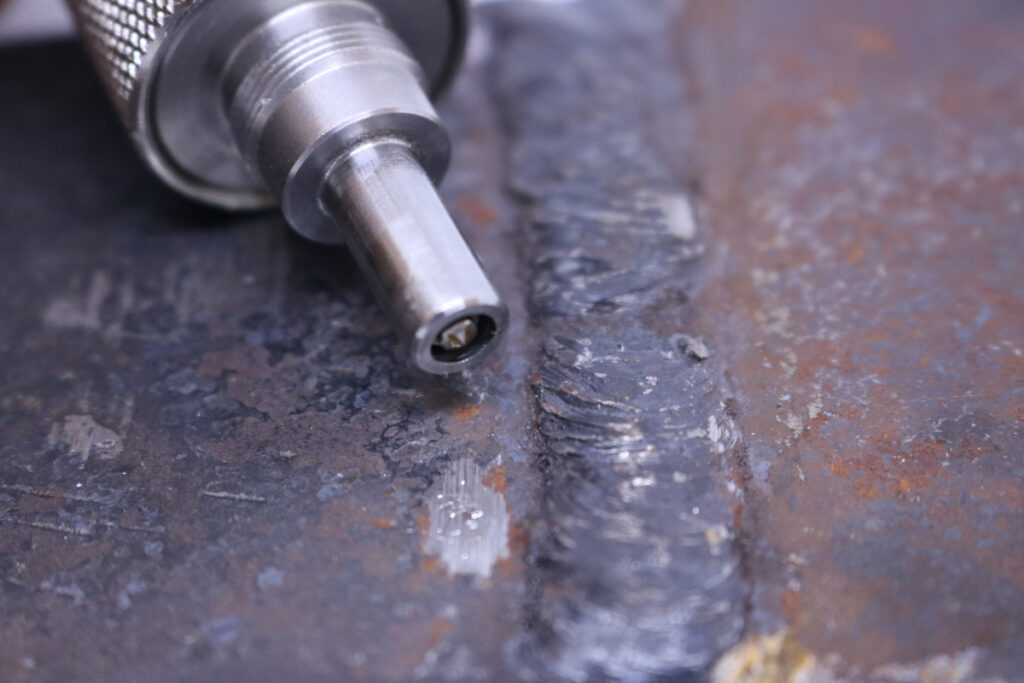

MEDICIÓN DE PIEZAS CON MALA SUPERFICIE

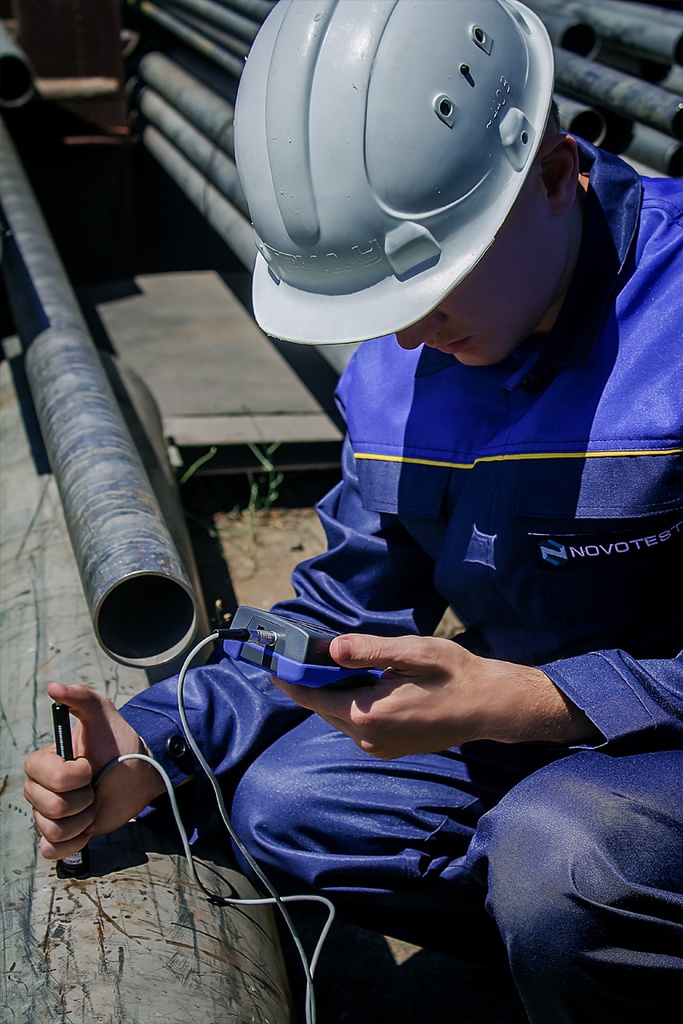

Utilizando una sonda dinámica (sonda Leeb), el usuario puede comprobar la dureza de productos macizos con superficies mal preparadas. El método también permite medir productos con una estructura de grano grueso sin una dispersión significativa de las mediciones.
CALIBRADO PARA DIFERENTES MATERIALES Y ESCALAS
Gracias a la presencia de calibraciones integradas de la sonda Leeb para diversos materiales y escalas, el dispositivo se convierte en una herramienta universal para medir la dureza de los metales más comunes.

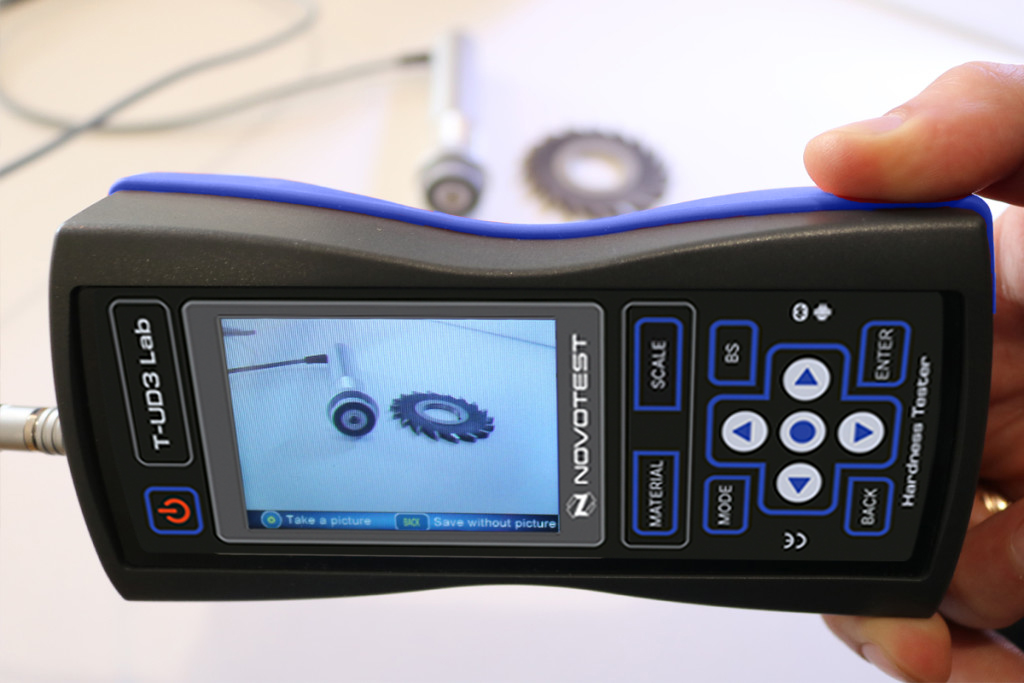

BUILT-IN CAMERA
El dispositivo tiene una cámara incorporada, que permite al usuario almacenar un archivo de medición de imágenes de los objetos probados con vinculación de dureza en un lugar específico del producto.

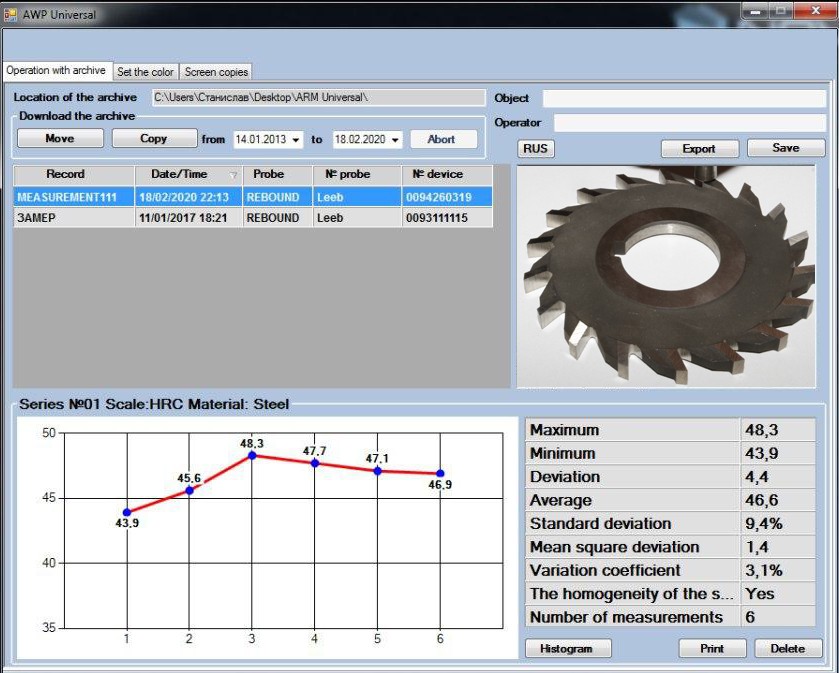

El durómetro combinado NOVOTEST T-UD3 se puede utilizar con un software especial para operar con un archivo guardado de mediciones. O cada grabación guardada se puede imprimir a través de una impresora inalámbrica que también se puede completar con el dispositivo.
- Pequeña huella de indentador (apto para superficies especulares de cuellos de ejes, cuchillas, dientes de engranajes, etc.)
- Medición de la dureza de las capas endurecidas superficialmente
- Amplia gama de pruebas de dureza
- Varios modos de medición
- 88 combinaciones de materiales y escalas de dureza (calibraciones)
- Calibración de cualquier escala en cualquier rango.
- Comodidad y facilidad de medición.
- Número optimizado de botones.
- Gran pantalla gráfica a todo color con retroiluminación brillante
- Cámara fotográfica incorporada para informes completos
- Reconocimiento automático de tipos de sonda
- Indicación de tipos de sonda conectada
- Las calibraciones se almacenan en la memoria de la sonda UCI.

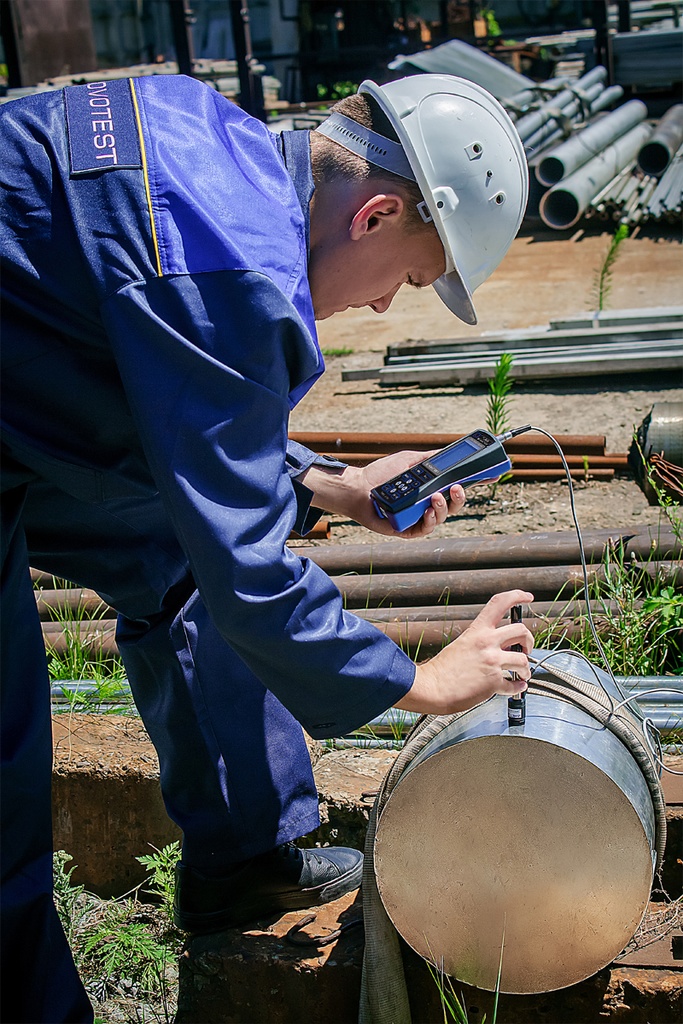

- Rango de temperatura de funcionamiento ampliado (congelación, hasta – 40 °C)
- Memoria interna y comunicación con un PC.
- Nuevo menú intuitivo con consejos sobre los botones.
- Mini impresora inalámbrica opcional
- villa impermeable
- Carcasa protegida con parachoques de goma
- Reloj interno
- Medición del valor de dureza para cualquier producto en masa con más de 1 mm de espesor (piezas pequeñas, estructuras de paredes delgadas, tuberías, tanques, láminas de acero, artículos de forma compleja, pruebas de dureza de revestimientos metálicos, etc.)
- Diferentes modos de funcionamiento:
- Gráfico: el modo de creación de gráficos
- Histograma: el modo de construcción de histograma
- Estadísticas: proporciona estadísticas para el conjunto actual de mediciones.
- Inteligente: filtra las mediciones incorrectas
- Señal: muestra la señal de la sonda (solo para la sonda Leeb)
| Tipos de sonda UCI |
|
| Tipos de sonda Leeb |
|
| Rango de medición |
|
| Precisión de medición |
|
| Estándares |
|
| penetrador | Sonda UCI – Penetrador de diamante Sonda Leeb – Bola endurecida |
| Dirección de medición | Cualquier dirección 360° |
| Almacenamiento de datos | Limitado únicamente por la tarjeta de memoria de hasta 32Gb |
| Comunicación | Cargue datos a la PC y expórtelos como una hoja de cálculo (cable USB y software incluidos) |
| Escalas de dureza |
|
| Materials |
|
| Visualización de datos |
|
| Idioma |
|
| Indicación | Pantalla LCD en color (320×240) |
| Entorno operativo |
|
| Fuente de alimentación | DC 4,5V (3 pilas AA) |
| Dimensiones del instrumento | 160x75x30mm |
| Peso neto | Aprox. 0,3 kg (sin sonda) |
| Peso bruto (paquete) | 2 kilos |
| Dimensiones del paquete, cm | 33*27*10 |
| Duración de la batería | Approx. 10 hours. |
| Garantía | 3 (1+2) años |
| Peso bruto del paquete, kg | 1,8-2 kilos |
- Funda protectora con correas para T-UD3
- Smartphone o tableta Android (opcionalmente con IP65) paraAplicación de laboratorio NOVOTEST
- Sondas UCI adicionales:
– Sonda UCI U1 L3 (10N/HV1)
– Sonda UCI U1 L3 (50N/HV5)
– Sonda UCI U1 L3 (98N/HV10)
| 98N (10 kgf) | Tipo especial de sonda con carga aumentada. Para realizar la medición es necesario aplicar una carga de 10 kgf (fijada automáticamente por la sonda). Bajas exigencias de limpieza superficial. |
|
| 50N (5 kgf) | El tipo principal de sonda para resolver la mayoría de las tareas de medición de dureza. Para realizar la medición es necesario aplicar una carga de 5 kgf (fijada automáticamente por la sonda). Requisitos de limpieza superficial medios. |
|
| 10N (1 kgf) | Sonda con carga reducida: diseñada para medir la dureza de productos con mayores requisitos de tamaño de impresión (superficies pulidas, pulidas), para medir la dureza de capas finas endurecidas de superficie. Para la medición se debe aplicar una carga de 1 kgf. Más exigente en cuanto a limpieza de la superficie, en comparación con U1 (50N). |
|
- Dispositivo para medir la dureza de láminas delgadas.NOVOTEST U1-TL
- AdicionalSondas Leeb:
– Sonda dinámica Tipo DC-R
– Sonda dinámica Tipo DC-R-mini
– Sonda Leeb Tipo D
– Sonda Leeb tipo DL
– Sonda Leeb Tipo G
– Sonda Leeb Tipo D+15
– Sonda Leeb Tipo C
– Sonda Leeb Tipo E - Juego de anillos de soporte para sonda Leeb
- Cable para sonda Leeb
- Cuerpos de impacto para sondas Leeb
- Bloques de prueba de dureza:
Para sondas UCI:
– Bloque de prueba de dureza Rockwell 25HRC (25±5 HRC)
– Bloque de prueba de dureza Rockwell 45HRC (45±5 HRC)
– Bloque de prueba de dureza Rockwell 65HRC (65±5 HRC)
– Bloque de prueba de dureza Vickers 200HV (200±50 HV1)
– Bloque de prueba de dureza Vickers 300HV (300±50 HV1)
– Bloque de prueba de dureza Vickers 450HV (450±50 HV1)
– Bloque de prueba de dureza Vickers 800HV (800±50 HV1)
– Bloque de prueba de dureza Vickers 200HV (200±75 HV5)
– Bloque de prueba de dureza Vickers 300HV (300±50 HV5)
– Bloque de prueba de dureza Vickers 450HV (450±75 HV5)
– Bloque de prueba de dureza Vickers 800HV (800±50 HV5)
– Bloque de prueba de dureza Vickers 200HV (200±75 HV10)
– Bloque de prueba de dureza Vickers 300HV (300±50 HV10)
– Bloque de prueba de dureza Vickers 450HV (450±75 HV10)
– Bloque de prueba de dureza Vickers 800HV (800±50 HV10)

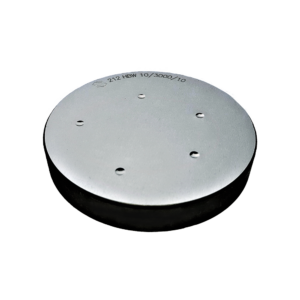

– Bloque de prueba de dureza Brinell 100НВ (100±25 HB 10/1000/10)
– Bloque de prueba de dureza Brinell 200HB (200±50 HB 10/3000/10)
– Bloque de prueba de dureza Brinell 300HB (300±50 HB 10/3000/10)
– Bloque de prueba de dureza Brinell 400HB (400±50 HB 10/3000/10)
– Bloque de prueba de dureza Brinell 600HB (600±50 HB 10/3000/10)
Para sondas Leeb:

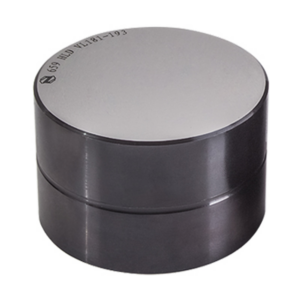

– Bloque de prueba de dureza Leeb 530±40 HLD
– Bloque de prueba de dureza Leeb 630±40 HLD
– Bloque de prueba de dureza Leeb 790±40 HLD
– Bloque de prueba de dureza Leeb HLG
*También hay disponibles otros bloques de prueba de dureza. - Rectificadora portátil
- Impresora inalámbrica (bajo petición)
- Diferentes colores de funda protegida con parachoques de goma.
- Pilas AA
- Cargadores de batería
- Caja de plástico de transporte para probador de dureza.
- Certificado de calibración emitido por el laboratorio de metrología externo (ILAC)
- Certificado de origen emitido por la Cámara de Comercio e Industria
- Certificado de Origen y Calidad de NOVOTEST
- certificados CE
- Período de garantía ampliado hasta 3 años.
- Modificación individual a los requisitos del cliente.
Equipo “básico”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI - 1 pieza (10N, 50N o 98N para elegir)
- Sonda tipo Leeb D – 1ud (otros tipos bajo pedido)
- Paquete de accesorios:
– Pilas AA – 3 piezas
– cargador USB
– Cable USB para PC
– software para PC:
- En línea -INFORMACIÓN/conexión USB
- Sin conexión -Conexión USB NOVOTEST
– Aplicación NOVOTEST LABpara dispositivos Android
– Manual de funcionamiento/Guía rápida
– Certificado de prueba
– Caja de plástico de transporte.
Kit “Avanzado 1”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI - 1 pieza (10N, 50N o 98N para elegir)
- Sonda tipo Leeb D – 1ud (otros tipos bajo pedido)
- Funda protectora con correas para T-UD3
- Bloque de prueba de dureza HRC, HB, HV (para sonda UCI) - 1 pieza
- Bloque de prueba de dureza HLD o HLG (para sonda Leeb) - 1 pieza
- Paquete de accesorios
Kit “Avanzado 2”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI – 2 piezas (50N+10N o 98N)
- Sonda tipo Leeb D – 1ud
- Funda protectora con correas para T-UD3
- Sonda Leeb Tipo DL o DC-R o DC-R mini o G
- Bloque de prueba de dureza HRC, HB, HV (para sonda UCI) - 1 pieza
- Bloque de prueba de dureza HLD o HLG (para sonda Leeb) - 1 pieza
- Paquete de accesorios
Kit “Avanzado 3”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI - 1 pieza (10N, 50N o 98N para elegir)
- Sonda tipo Leeb D – 1ud (otros tipos bajo pedido)
- Bolsa protectora con correas para durómetro T-UD3
- Bloque de prueba de dureza HRC o HB o HV (para sonda UCI) - 3 piezas
- Bloque de prueba de dureza Leeb HLD o HLG (para sonda Leeb) - 1 pieza
- Dispositivo para medir la dureza de láminas delgadas.NOVOTEST U1-TL
- Juego de anillos de soporte para sonda Leeb
- Paquete de accesorios
Kit “profesional”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI – 1 pieza (10N, 50N, 98N)
- Sonda tipo Leeb D – 1ud
- Funda protectora con correas para T-UD3
- Sonda Leeb Tipo DL o DC-R o DC-R mini o G
- Bloque de prueba de dureza HRC o HB o HV (para sonda UCI) - 3 piezas
- Bloque de prueba de dureza HLD o HLG (para sonda Leeb) - 1 pieza
- Dispositivo para medir la dureza de láminas delgadas.NOVOTEST U1-TL
- Juego de anillos de soporte para sonda Leeb
- Paquete de accesorios
Kit “experto”:
- Unidad electrónica Probador de dureza combinado NOVOTEST T-UD3 (Laboratorio)
- Sonda UCI – 2 piezas (50N+10N o 98N)
- Sonda tipo Leeb D – 1ud
- Funda protectora con correas para T-UD3
- Sonda Leeb Tipo DL o DC-R o DC-R mini o G
- Bloque de prueba de dureza Rockwell 25HRC, 45 HRC, 65HRC (para sonda UCI) - 3 piezas
- Bloque de prueba de dureza Brinell 100HB, 200HB, 400HB u otros nominales (para sonda UCI) - 3 piezas
- Bloque de prueba de dureza Vickers 200HV, 450HV, 800HV u otros nominales (para sonda UCI) - 3 piezas
- Bloque de prueba de dureza HLD o HLG (para sonda Leeb) - 1 pieza
- Dispositivo para medir la dureza de láminas delgadas.NOVOTEST U1-TL
- Juego de anillos de soporte para sonda Leeb
- Paquete de accesorios
También están disponibles otras configuraciones de los paquetes.
Funcionamiento con software Android NOVOTEST Lab para teléfonos inteligentes y dispositivos NOVOTEST
Probador de dureza NOVOTEST en su teléfono inteligente. ¡La aplicación especial hace que el dispositivo sea más inteligente!
Grabación de pantalla de la aplicación para teléfono inteligente del probador de dureza T-UD3
Durómetro combinado NOVOTEST T-UD3 con cámara fotográfica
Durómetro combinado NOVOTEST T-UD3. Revisión de vídeo
Uso correcto de la sonda UCI para obtener resultados precisos. Probador de dureza UCI NOVOTEST T-U3 (T-UD3)
Sonda UCI de calibración del durómetro combinado T-UD3
Durómetro combinado NOVOTEST T-UD3. Aplicación de la sonda Leeb
Funcionamiento con impresora inalámbrica portátil para Durómetro NOVOTEST T-UD3
Durómetro combinado NOVOTEST T-UD3. Modos de visualización
DRIVERS
Funcionamiento con software Android NOVOTEST Lab para teléfonos inteligentes y dispositivos NOVOTEST
MULTIMEDIOS
Video
Probador de dureza NOVOTEST en su teléfono inteligente. ¡La aplicación especial hace que el dispositivo sea más inteligente!
1. Grabación de pantalla de la aplicación para teléfono inteligente del probador de dureza T-UD3
Video
Video
Video
Video
Video
Video
Video
