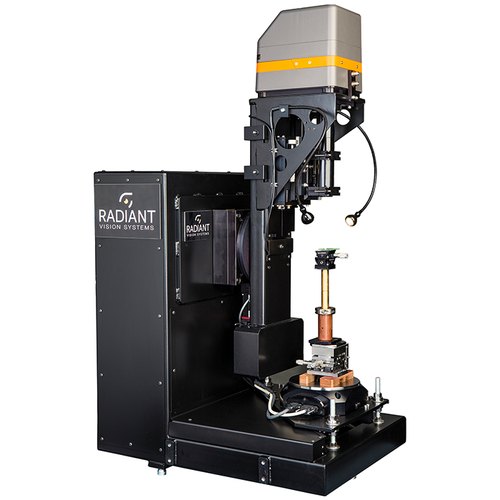

SIG-400 goniómetro de imagen

SIG-400 goniómetro de imagen

Radiant Vision Systems https://www.cotecno.cl/shop/rvs-sig-400-sig-400-goniometro-de-imagen-643385 https://www.cotecno.cl/web/image/product.template/643385/image_1920?unique=de6f224

Sistema goniométrico automatizado para capturar modelos de emisión near-field y generar ray sets.

Fabricante: Radiant Vision Systems.

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: RVS-SIG-400



Compartir

Descripción general

Goniómetro de imagen para medición near-field

  • Sistema goniométrico automatizado para medir intensidad luminosa near-field en LEDs y fuentes de luz pequeñas.
  • Combina movimiento controlado, cámara ProMetric y software especializado para generar modelos de emisión y ray sets.
  • Orientado a investigación, desarrollo y producción de fuentes LED y componentes de iluminación.

Especificaciones técnicas

Optical Specifications and Capabilities

Sensor TypeCCD, Temperature Stabilized, Cooled to +5° CCCD, Temperature Stabilized, Cooled to +5° C
System Dynamic Range> 60 dB> 60 dB
Resolución592 x 5921072 x 1072
Standard Field of View (FOV)2.3 mm, 4.7 mm, 9.1 mm, 13 mm, 25 mm and 54 mm4.9 mm, 10 mm, 20 mm, 28.7 mm, 57 mm and 122 mm
Extended FOV: Micro (with SIG-400MF20 option)0.6 mm1.3 mm
Extended FOV: Micro (with SIG-400MF10 option)1.1 mm2.4 mm
SIG-400EF option98 mm212 mm
Color Measurement *CIE 1931 matched XYZ filtersCIE 1931 matched XYZ filters
Neutral Density FiltersND 0, 1, 2, 3, 4, and 5 standardND 0, 1, 2, 3, 4, and 5 standard
Measurement CapabilityLuminance, luminous intensity Color: CCT; CIE x,y; u’,v’; ΔELuminance, luminous intensity Color: CCT; CIE x,y; u’,v’; ΔE

Mechanical Specifications

Overall Size71 cm x 56 cm x 125 cm
Operating Footprint74 cm x 127 cm
Azimuth Motion0° to 360°
Inclination± 140°
Angular Step Size0.10° minimum for both azimuth motion and inclination
Run Out± 0.015 mm mechanical-optical-software run out
Peso130 kg
ConstructionWelded steel frame for thermal stability and rigidity

Control and Analysis Software Features

SIG SoftwareAutomated motion and image capture control Scan set-up checklist with direct links for ease of use Completely configurable scan resolution Real-time, on-screen luminance image display, with playback option Record ambient alignment images, operating conditions, and product info for sample Generate Near Field and Far Field luminous intensity distribution Data visualization tools: cross section, 2D isoplot, 3D isoplot, CIE color chart plot
ProSource ® SoftwareGenerate illuminance on a plane for user-entered plane distance Create IES and ELUMDAT files Generate rays for import into optical design software

Guía de compra

Seleccione esta familia para caracterización angular o near-field de fuentes de luz. Valide tamaño de muestra, modelo de emisión, ray set requerido y cámara ProMetric compatible.

Cómo validar si sirve

Confirme muestra, campo de visión, distancia de trabajo, resolución, velocidad de medición, software requerido y condiciones de producción o laboratorio.

Recomendación

Solicite esta solución cuando esos criterios coincidan con la aplicación real y se requiera medición o inspección óptica con trazabilidad técnica.
