Sensor radar HSI para nivel superficial, Modbus

Sensores de radar para medición de nivel de agua sin contacto

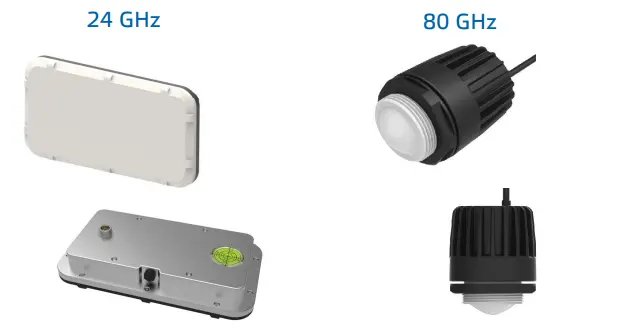

Dos sensores de radar para medición de nivel de agua sin contacto para uso en exteriores que utilizan tecnología de radar de onda continua y de impulsos de 24 GHz u 80 GHz. El radar de pulsos convencional emite un pulso periódico de alta frecuencia y el radar de onda continua emite una señal de onda continua. El radar de onda continua puede ser de onda continua de frecuencia única o de onda continua modulada en frecuencia.

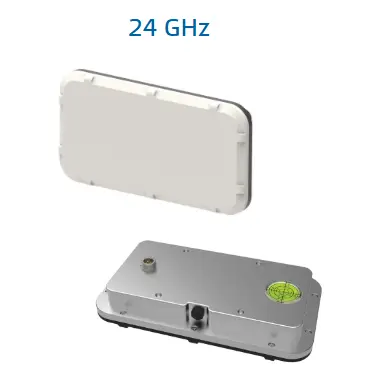

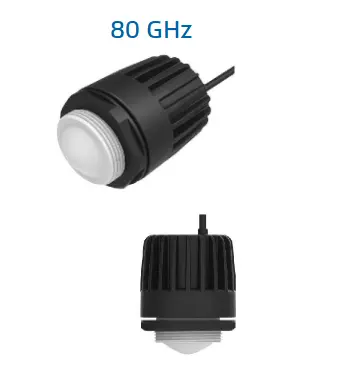

Los sensores de radar de 24 GHz se utilizan habitualmente en aplicaciones donde la superficie medida es altamente reflectante, como líquidos y polvos. Los sensores de radar de 80 GHz se utilizan habitualmente en aplicaciones donde el material a medir es menos reflectante, como materiales granulares o a granel. Los sensores de radar de 80 GHz tienen una longitud de onda menor, pueden detectar un nivel de mayor resolución y también pueden penetrar a través del polvo, el vapor o la espuma.

Características

• Método altamente preciso y confiable para la medición del nivel de agua en entornos exteriores mediante un sensor sin contacto que no se ve afectado por los sedimentos ni los residuos presentes en el agua.

• Los gradientes de temperatura, la contaminación del agua, la espuma, las aves acuáticas o la carga de sedimentos tienen un efecto mínimo en las mediciones.

• Por defecto, utiliza un medidor de nivel por radar de onda continua modulada en frecuencia (FMCW) que varía durante el período de barrido de frecuencia. El eco reflejado desde la superficie del agua presenta una cierta diferencia de frecuencia respecto a la señal transmitida. Esta diferencia de frecuencia en el rango de GHz hace que el procesamiento de la medición sea sumamente confiable.

• Los sensores de nivel por radar FMCW ofrecen las ventajas de ser fáciles de implementar, contar con una estructura pequeña y ligera, y ser ampliamente utilizados en el campo de la medición de agua.

• Los sensores de nivel por radar FMCW pueden transmitir y recibir de manera simultánea, y no presentan la zona ciega de medición que poseen los radares de pulsos. La potencia promedio de la señal transmitida es igual a la potencia máxima, por lo que solo se requieren dispositivos de baja potencia.
