El ensayo triaxial es un método común para determinar la característica esfuerzo-deformación y los parámetros de resistencia al corte, en general sobre muestras de suelo inalterado. Los datos se usan en ingeniería de suelos para terrenos, fundaciones, taludes, excavaciones y terraplenes. La muestra cilíndrica se somete a esfuerzo en su eje vertical mientras se aplica presión de fluido en las direcciones perpendiculares, y se registran las deformaciones hasta la falla. Los tres ensayos triaxiales comunes son no consolidado no drenado (UU), consolidado no drenado (CU) y consolidado drenado (CD).

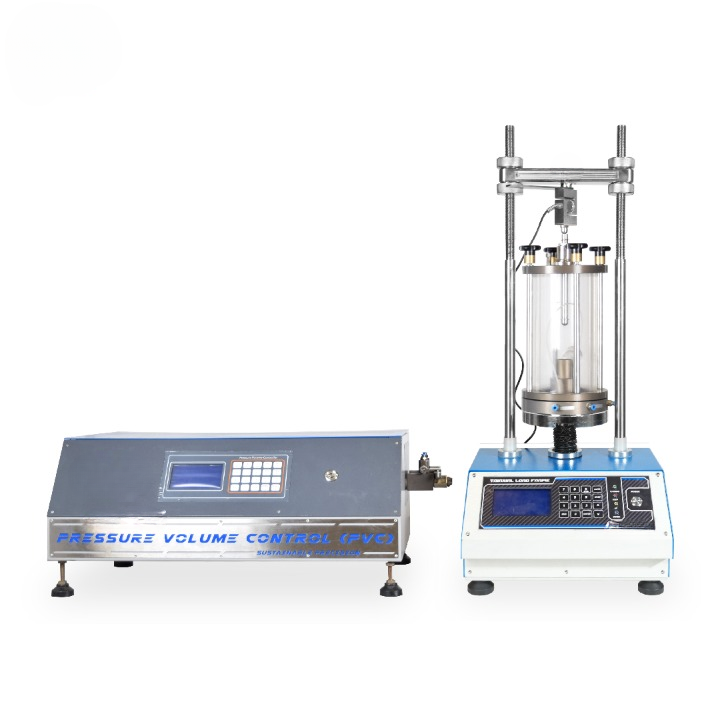

Este sistema trabaja con muestras de hasta Ø 38 mm. El marco de carga de 10 kN, mecanizado por CNC, es de servicio pesado y de dos columnas rígidas, con control por microprocesador de la velocidad entre 0,00001 y 9,99999 mm/min. Se entrega con celda de carga y transductor de presión.
El controlador de presión y volumen trae transductores internos de volumen y presión, precalibrados. Puede usarse controlado desde un computador, como parte de un sistema triaxial automatizado, o como unidad independiente. Su bomba de tornillo, controlada por microprocesador, regula y mide la presión del fluido y el cambio de volumen; el fluido es agua desaireada.
La celda triaxial es de aleación de aluminio con cilindro de acrílico de alta resistencia y válvulas de paso de grado industrial para las conexiones de presión de celda, contrapresión y presión de poros. Se desarma y arma sin herramientas: las varillas de fijación se aprietan y sueltan con perillas.
Características del marco de carga
- Pantalla LED grande y fácil de leer.
- Teclado versátil.
- Conectable a un registrador de datos para control por computador, visualización de parámetros y análisis.
- Velocidad variable de 0,00001 a 9,99999 mm/min.
- Funcionamiento silencioso y estable, sin vibración durante el ensayo.
- Diseñado para ensayos triaxiales UU, CU y CD.
- Para laboratorios de investigación y ensayos avanzados que requieren alta repetibilidad.
- Registrador de datos incorporado para conexión a computador.
Accesorios del marco de carga
- Celda de carga de 10 kN.
- Transductor de presión de 2000 kPa con bloque de desaireación (presión de poros).
- Comparador digital de desplazamiento de 25 x 0,001 mm con cable COM.
Características del controlador de presión y volumen
- Transductor de presión interno.
- La presión puede subir o bajar a una tasa seleccionada en kPa por minuto.
- La presión o el volumen se fijan y mantienen en kPa o en ml.
- Configuración y calibración del transductor protegidas.
- Almacenamiento no volátil de los parámetros de calibración y control.
- Funcionamiento silencioso.
- Convertidor A/D rápido de 16 bits.
- Puerto serie para control por computador.
- Pantalla LCD de 240 x 128.
- Conexión a computador para registro de datos mediante registrador interno.
Accesorios del equipo triaxial
- Adaptador de base: adapta la base de la celda a distintos tamaños de muestra.
- Cabezal superior: reparte la carga sobre toda la sección de la muestra cuando se requiere drenaje por arriba; incluye tubo de nylon y conector para la línea de drenaje.
- Disco poroso: filtro para el paso uniforme del agua; se requieren dos, arriba y abajo de la muestra.
- Membrana de goma: barrera impermeable de látex alrededor de la muestra, en paquetes de 10.
- Junta tórica: sella la membrana contra el adaptador de base y el cabezal superior, en paquetes de 8.
- Expansor de membrana: estira la membrana durante su colocación.
- Papel filtro para drenes: drenaje lateral para probetas de baja permeabilidad, útil al saturar arcillas antes de la consolidación y el corte; en paquetes de 50.
- Formador partido de dos mitades de aluminio, para preparar probetas de suelo de grano grueso.
- Herramienta para colocar las juntas tóricas en la muestra.
- Molde partido para recortar los extremos de probetas de suelo inalterado.
- Bomba eléctrica de agua, del estanque a la celda triaxial.
- Tetina de goma para succión del expansor de membrana.
- Papel filtro para la base: solo para probetas de suelo de muy baja permeabilidad, reduce el recorrido máximo de drenaje a una distancia igual al radio de la probeta.
- Estanque de agua desaireada con soporte de montaje, para almacenar agua.
- Tubo de nylon M6 para vacío, rollo de 5 m.
- Bomba de vacío sin aceite, con regulador.
