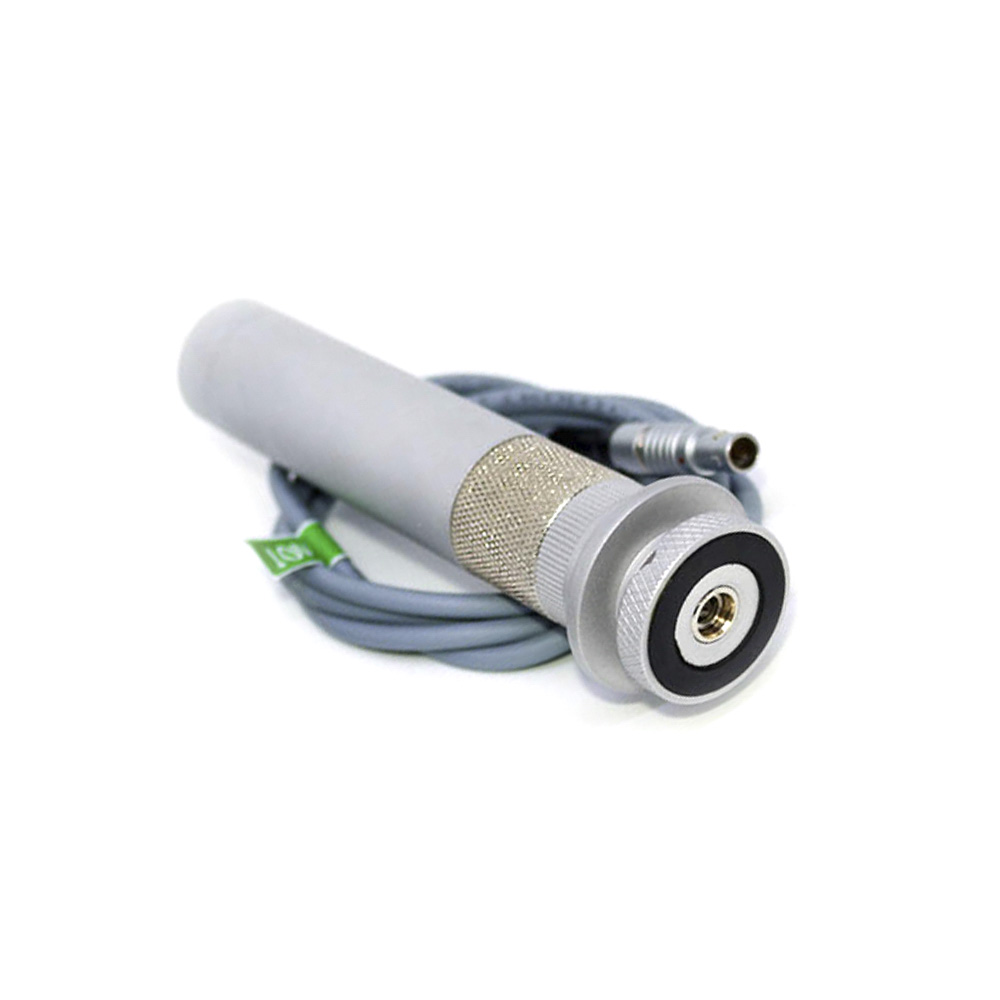

Sonda UCI NOVOTEST U1
La sonda UCI (impedancia de contacto ultrasónica) permite medir la dureza de productos pequeños, independientemente del peso o el espesor de la pared, y puede evaluar capas de superficie endurecida de hasta 30-40 μm. Es mucho más versátil que el método dinámico y permite resolver una amplia gama de tareas de ensayo de dureza.
Las sondas UCI para durómetros portátiles NOVOTEST son una herramienta versátil que garantiza precisión y confiabilidad en las mediciones de dureza.
MEDICIÓN DE LA DUREZA DE PRODUCTOS PEQUEÑOS Y DE PARED DELGADA
La sonda UCI permite medir la dureza de productos con un espesor a partir de 1 mm y un peso de tan solo 100 g, sin necesidad de herramientas, fijaciones o accesorios adicionales.
MEDICIÓN DE LA DUREZA DE PRODUCTOS DE FORMA COMPLEJA
A diferencia de las sondas Leeb estándar, la sonda UCI requiere solo unos pocos milímetros cuadrados de superficie para realizar mediciones de dureza. Esto lo hace ideal para medir en lugares difíciles de alcanzar, formas complejas, soldaduras, zonas afectadas por el calor (HAZ), dientes de engranajes y más.
VERSATILIDAD DE LA SONDA
La sonda UCI viene con una boquilla especial que garantiza que el penetrador penetre perpendicularmente en la superficie del objeto probado, minimizando las posibilidades de error del operador. Además, se puede colocar una arandela especial en la boquilla para trabajar con superficies de varios diámetros. La arandela se puede quitar, lo que permite insertar la punta delgada de la sonda en ranuras o puntos estrechos del producto donde se requiere medir la dureza.
DIFERENTES CARGAS PARA DIFERENTES TAREAS
| 98N (10kgf) |
Material fundido, forjados, inspección de soldaduras, zonas afectadas por el calor, etc. Se aplica con materiales blandos.
|
| 50N (5kgf) |
El tipo más versátil utilizado para probar piezas de máquinas, ejes, inspección de soldaduras, etc.
|
| 10N (1kgf) |
Piezas de paredes delgadas, materiales endurecidos, revestimientos, cojinetes, flancos de dientes, etc.
|
MÉTODO PRÁCTICAMENTE NO DESTRUCTIVO
La huella que deja el método UCI es de sólo unas pocas micras y es casi indetectable a simple vista, en comparación con el método Leeb, que deja una huella de aproximadamente 500 micras de diámetro. Esta característica también permite la medición de capas de material endurecido (nitruración, carburación, etc.).
- Mediciones de alta precisión: La UCI Probe U1 ofrece una precisión excepcional, lo que la hace ideal para pruebas de dureza precisas en una amplia gama de materiales.
- Versatilidad: Adecuado para realizar pruebas en diversas superficies, incluidas áreas de difícil acceso y componentes pequeños, lo que garantiza resultados confiables incluso en condiciones difíciles.
- Construcción duradera: Construida para soportar un uso riguroso, la sonda U1 está diseñada teniendo en cuenta la durabilidad, lo que garantiza confiabilidad a largo plazo y un rendimiento constante.
- Diseño fácil de usar: El diseño ergonómico y la construcción liviana hacen que UCI Probe U1 sea fácil de manejar y operar, lo que reduce la fatiga del usuario durante el uso prolongado.
- Rápido y eficiente: Proporciona resultados de medición rápidos, lo que lo convierte en una excelente opción tanto para trabajo de campo como para pruebas de laboratorio donde el tiempo y la eficiencia son cruciales.
| Tipo de sonda | UCI 10N/50N/98N |
| tipo de penetrador | diamante |
| Requisitos del objeto de prueba |
Espesor desde 1 mm (o menos con el uso del banco de pruebas de sonda UCI NOVOTEST)· Peso desde 0,1kg Material: metales ferrosos y no ferrosos de grano fino y medio |
| Rango de medición |
· CDC: 20~70 · HB: 90~650 · Alto voltaje: 230~940 · Resistencia a la tracción, MPa: 370~1740 · Calibraciones de usuario para cualquier rango (por ejemplo: HV10-2000) |
| Precisión de medición |
· HRC: ±2 · HB: ±10 · Alto voltaje: ±15 |
| Balanza |
· Precalibrado para HRC, HB, HV, MPA · Optional: HRA, HRB · Puede calibrarse para cualquier otro |
| Materials |
· Precalibrado para acero · Puede calibrarse para cualquier otro |
| Estándar | ASTM A1038 |
| Entorno operativo | Temperatura: -20°C ~ 50°C Humedad: 30% ~ 80% RH |
| Peso (con boquilla y cable), g | 255 |
| Dimensions, mm | Con boquilla – 140*36 Sin boquilla – 137*26 |
- Sonda UCI U1 10N/HV1/1kgf
- Sonda UCI U1 50N/HV5/5kgf
- Sonda UCI U1 98N/HV10/10kgf
- Bloques de prueba de dureza para sondas UCI
- Banco de pruebas de sonda UCI NOVOTEST
- Boquilla de repuesto
- Arandela de soporte de repuesto de doble cara (para superficies planas y curvas)
- Sonda UCI U1 – 1ud. (10N o 50N o 98N)
- Cable
- Boquilla
- Arandela de soporte de doble cara (para superficies planas y curvas)
- certificado de prueba
- Paquete
