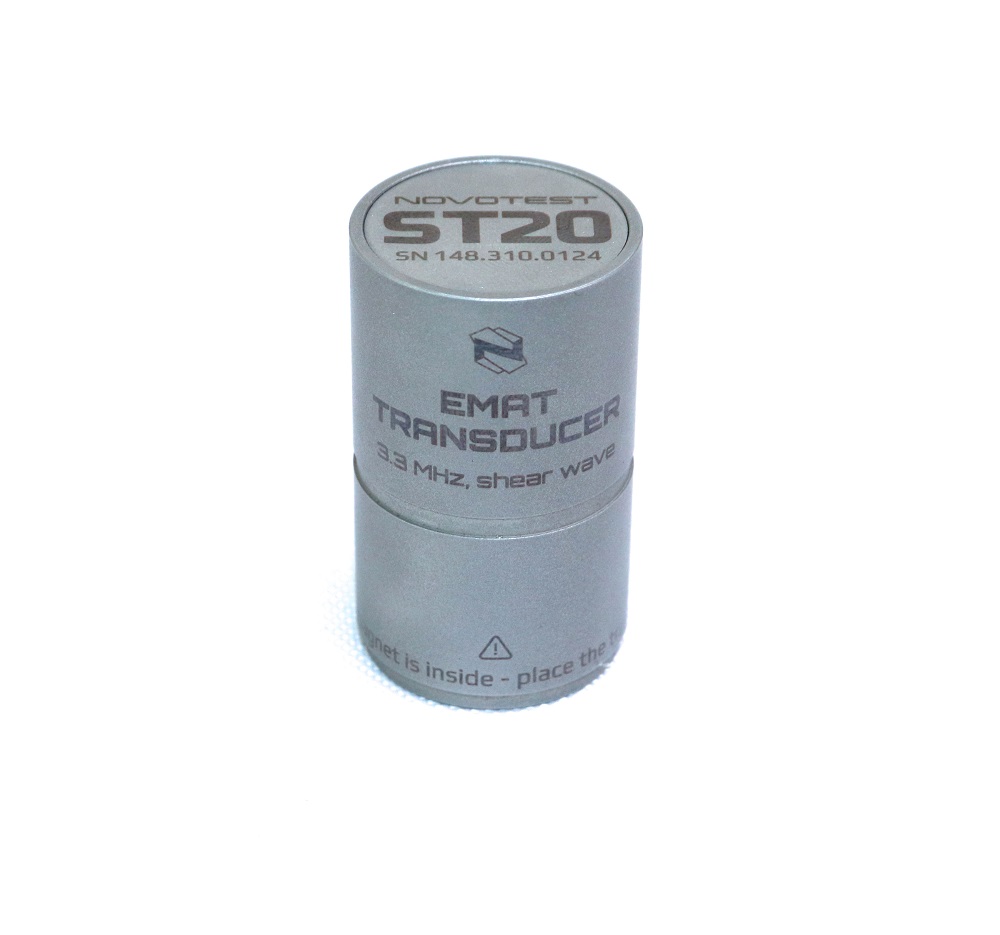

Sondas EMAT para espesores
El transductor acústico electromagnético (EMAT) para el medidor de espesor EMAT NOVOTEST UT-3M-EMA se utiliza para medir el espesor en la mayoría de los metales sin acoplador, preparación de la superficie e incluso a través del recubrimiento.
La tecnología EMAT ofrece muchas ventajas sobre los medidores de espesor ultrasónicos convencionales, tales como:
- No se requiere acoplante
- No se requiere preparación de la superficie
- Funciona en superficies irregulares y convexas.
- Medición a través de una capa de recubrimiento (pintura, plásticos, óxidos, etc) hasta 6 mm / 0,24 in.
- Medición a través de espacio de aire de hasta 6 mm / 0,24 pulg.
- Medición a través de capas oxidadas y polvorientas.
Para superficies calentadas a altas temperaturas, existe una versión especial de la sonda de alta temperatura, que permite probar productos calentados hasta 600°C.
- Durable y robusto
- No se requiere acoplante
- Amplio rango de medición: 0,8-300 mm para acero
- A través de medición de recubrimiento de hasta 6 mm o espacio de aire de hasta 6 mm (bajo ciertas condiciones)
- Funciona en metal irregular, convexo y sin preparar.
- Compatible con el carro de escaneo (B-scan) para EMAT-ST20
| Tipo de transductor | EMAT |
| Compatible | NOVOTEST UT-3M-EMA |
| Rango de medición (para acero)[1] |
0,5 – 300 mm o más / 0,019 – 11,811 pulgadas o más |
| Exactitud[2] | ± (0,01 h + 0,05) mm / ± (0,01 h + 0,0019) pulgadas donde: h – espesor nominal |
| Tipo de ola generada | Onda de corte |
| Velocidad para el acero | ~3240 m/s |
| Espesor de despegue/revestimiento pasante[3] | 6mm |
| Frecuencia | 3,3 MHz |
| Diámetro de apertura efectivo | ?? |
| Diámetro mínimo de la muestra | 15 milímetros |
| Materiales de prueba | Metales F (Acero) y NF (Aluminio, Acero Inoxidable, etc.) |
| Inclinación de la sonda | 20° grados |
| Protección contra el polvo y la humedad | IP53 (opcionalmente hasta IP68) |
| Tipo de cable (separado) | 2Lemo00 – 2Lemo00 |
| Longitud del cable | 1,2m |
| Dimensiones generales | Ø25×45 mm |
| Peso | 0,1 kilogramos |
[1]El rango de medición depende del material, la curvatura, el espesor del revestimiento/entrehierro, el material del revestimiento, la presencia de capa de polvo/óxido y el tipo de sonda.
[2]Relevante al menos para el rango 0,5-300 mm / 0,019 – 11,811 in
[3]El rango de espesor del revestimiento/espacio de aire depende del material, espesor, curvatura, material de revestimiento, presencia de capa de polvo/óxido y tipo de sonda.
- Diferentes longitudes de cable (1,8 m, 2 m, 3 m, etc.)
- Carro de escaneo (B-scan) para EMAT-ST20
- Certificado de calibración emitido por el laboratorio de metrología externo (ILAC)
- Certificado de origen emitido por la Cámara de Comercio e Industria
- Período de garantía ampliado hasta 3 años.
- Modificación individual a los requisitos del cliente.
- Sonda con cable
- certificado de prueba
- Paquete de transporte
