Sondas UT para medidores de espesor

Sondas UT para medidores de espesor

Novotest https://www.cotecno.cl/shop/sondas-ut-para-medidores-de-espesor-642484 https://www.cotecno.cl/web/image/product.template/642484/image_1920?unique=11c398e

Las sondas de elemento dual para medidores de espesor UT, diseñadas para diversas aplicaciones, como monitoreo de corrosión, inspección de tuberías, pruebas aeroespaciales, automotrices y marinas, garantizan un alto rendimiento y eficiencia para todas las necesidades de inspección.

Requiere cotización

  • Tipo de sonda

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos



Compartir

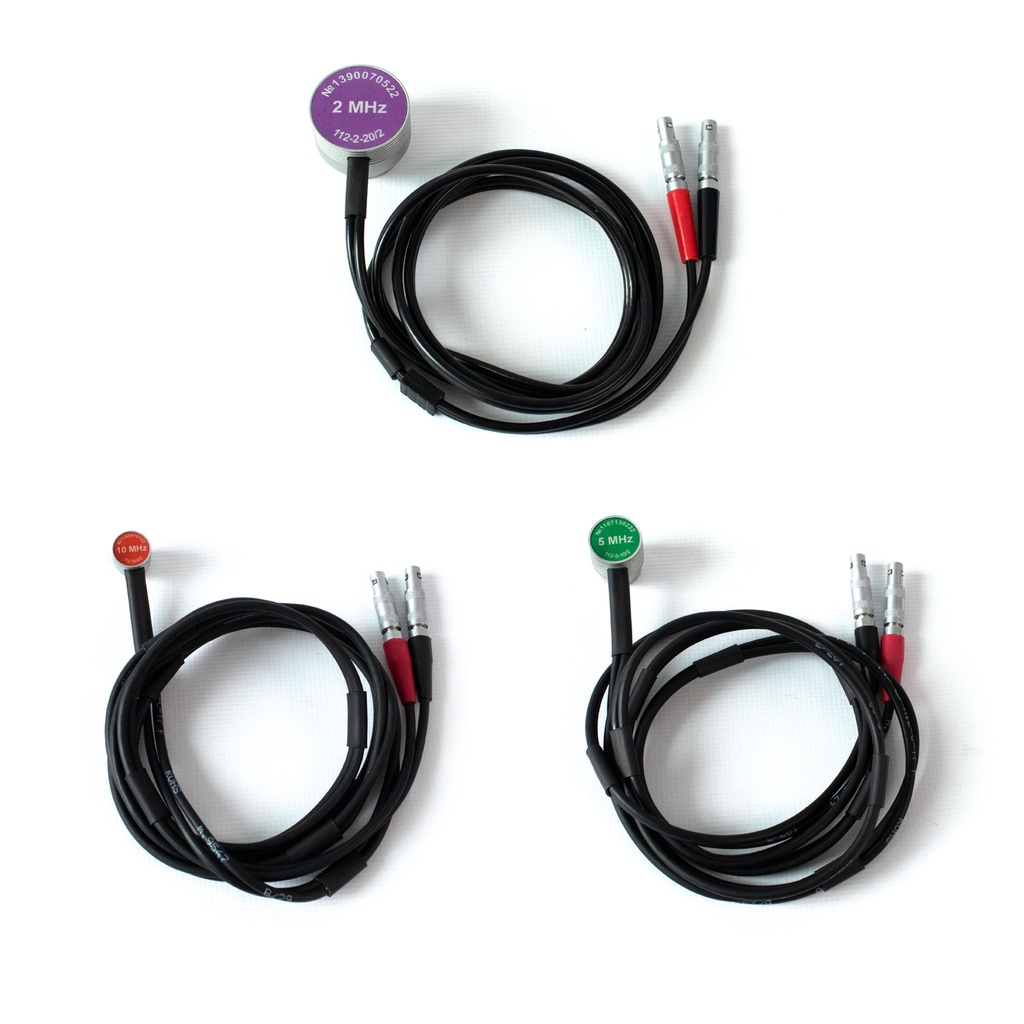

Nuestras sondas UT se dividen en varias categorías:

  • Sondas estándar de pulso-eco (1,25 MHz, 1,8 MHz, 2 MHz, 2,5 MHz, 5 MHz, 10 MHz)
  • Sondas especiales con cristal rectangular (piezoelemento) para productos de formas complejas, normalmente álabes de turbina (10 MHz)
  • Sondas eco-eco para mediciones a través del recubrimiento hasta 1 mm de recubrimiento (5 MHz)
  • Sonda de alta temperatura hasta 250°C (5 MHz)
  • Transductor EMAT activoEMAT-A1para NOVOTEST UT-2A y otros

Ventajas

  • Alta sensibilidad

Especificaciones

Modelo de sonda
(elemento dual)		 Frecuencia Rango
(para acero al carbono)		 Longitud del cable Dimensiones de la sonda Piezoelement dimensions [3]
mm en. mm en.
mm en. m pie
Para medición básica de espesor (sin recubrimiento)
10.0 MHz DE/E 10 MHz 0,45 – 300 milímetros 0,017 – 11,81 pulgadas. 1.2 3.9 Ø12 15 Ø0.47 0.59 6/2 0.23/2
5.0 MHz DE/E 5 megaciclos 0,8 – 500 milímetros 0,031 – 19,68 pulgadas. 1.2 3.9 Ø15 – ? 19.5 – ? Ø0.59 0.75 10/2 0.39/2
2.5 MHz DE/E 2,5MHz 2,5 – 1000 milímetros 0,098 – 39,37 pulgadas. 1.2 3.9 Ø19 21 Ø0.74 0.83 12/2 0.47/2
2.0 MHz DE/E 2MHz 3 – 1200 milímetros 0,118 – 47,24 pulgadas. 1.2 3.9 Ø Ø – 20/2 0.78/2
1.25 MHz DE/E 1,25MHz 4 – 1500 milímetros 0,157 – 59,05 pulgadas. 1.2 3.9 Ø30 35 Ø1.18 1.37 20/2 0.78/2
Para recubrimiento completo (Eco-Eco[4]) hasta 1 mm de recubrimiento
10,0 MHz DE/EE-E 10 MHz 0,6 – 40 mm
(6 – 30 mm para Eco-Eco)		 0,023 – 1,57 pulgadas.
(0,236 – 1,18 pulgadas para Eco-Eco)		 1.2 3.9 Ø20 35 Ø0.78 1.37 6/2 0.23/2
5,0 MHz DE/EE-E 5 megaciclos 2,0 – 300 milímetros(3.5 – 30mm para eco-eco)

0,078 – 11,81 pulgadas.

(0.137 – 1.18pulg. para eco-eco)

 1.2 3.9 Ø20 35 Ø0.78 1.37 10/2 0.39/2
2,5 MHz DE/EE-E 2,5MHz 4,0 – 200 milímetros(6 – 30 mm para Eco-Eco) 0,157 – 7,87 pulgadas.
(0,236 – 1,18 pulgadas para Eco-Eco)		 1.2 3.9 Ø20 35 Ø0.78 1.37 12/2 0.47/2
Sondas para mediciones de alta temperatura.
10.0 MHz DE/E (HT) 10 MHz 0,45 – 300 milímetros 0,017 – 11,81 pulgadas. 1.2 3.9 Ø – Ø ? 6/2 0.23/2
5.0 MHz DE/E (HT) 5 megaciclos 0,8 – 300 milímetros 0,031 – 19,68 pulgadas. 1.2 3.9 Ø49 57 Ø1.92 2.24 10/2 0.39/2
2.5 MHz DE/E (HT) 2,5MHz 2,5 – 1000 milímetros 0,098 – 39,37 pulgadas. 1.2 3.9 Ø – Ø ? 12/2 0.47/2
Sondas para medición de espesores bajo el agua.
5,0 MHz DE/E-E, bajo el agua 5 megaciclos 2,0 – 300 mm (3,5 – 30 mm[1]a través del revestimiento)

0,078 – 11,81 pulgadas.

(0.137 – 1.18pulg. para eco-eco)

 10 32.8 Ø30 114 Ø1.18 4.48 10/2 0.39/2
20 65.8
30 98.4
Sondas especiales con cristal rectangular (piezoelemento) para productos de formas complejas, normalmente álabes de turbina.
Modelo de sonda
(elemento dual)		 Frecuencia Rango
(para acero al carbono)		 Longitud del cable Dimensiones de la sonda Piezoelement dimensions [5]
mm en. mm en.
m pie
10.0 MHz DE/E (S) 10 MHz 0.4 – 15 mm 0,015 – 0,59 pulgadas. 1.2 3.9 ? ? ? ? ? ? (2×3)x2 (0,07×0,11)x2
Transductor EMAT: solución alternativa para mediciones de revestimiento de hasta 3 mm de revestimiento
EMAT A1 3,3MHz 0,8 – 300 milímetros 0,03 – 11,81 pulgadas. 1.2 3.9

[4] – El alcance mínimo en modo eco-eco depende de la calidad (rugosidad) de la superficie

[3] – 6/2 o 10/2, etc. significa que el diámetro del piezoelemento se divide por 2 piezoelementos separados.

[5] – Las sondas DE/E (S) tienen cristales de forma rectangular divididos por dos cristales rectangulares separados.

Opciones disponibles

  • Longitud de cable personalizada (bajo petición)
  • Frecuencia de sonda personalizada (bajo pedido)
  • Conector de sonda personalizado (bajo pedido)

Paquete estándar

  • Sonda con cable
  • certificado de prueba
  • Paquete de transporte
Modelo de sonda
(elemento dual)		 Frecuencia Rango
(para acero al carbono)		 Longitud del cable Dimensiones de la sonda Piezoelement dimensions [3]
mm en. mm en.
mm en. m pie
Para medición básica de espesor (sin recubrimiento)
10.0 MHz DE/E 10MHz 0,45 – 300 milímetros 0,017 – 11,81 pulgadas. 1.2 3.9 Ø12 15 Ø0.47 0.59 6/2 0.23/2
5.0 MHz DE/E 5 megaciclos 0,8 – 500 milímetros 0,031 – 19,68 pulgadas. 1.2 3.9 Ø15 – ? 19.5 – ? Ø0.59 0.75 10/2 0.39/2
2.5 MHz DE/E 2,5MHz 2,5 – 1000 milímetros 0,098 – 39,37 pulgadas. 1.2 3.9 Ø19 21 Ø0.74 0.83 12/2 0.47/2
2.0 MHz DE/E 2MHz 3 – 1200 milímetros 0,118 – 47,24 pulgadas. 1.2 3.9 Ø Ø – 20/2 0.78/2
1.25 MHz DE/E 1,25MHz 4 – 1500 milímetros 0,157 – 59,05 pulgadas. 1.2 3.9 Ø30 35 Ø1.18 1.37 20/2 0.78/2
Para recubrimiento completo (Eco-Eco[4]) hasta 1 mm de recubrimiento
10,0 MHz DE/EE-E 10MHz 0,6 – 40 mm
(6 – 30 mm para Eco-Eco)		 0,023 – 1,57 pulgadas.
(0,236 – 1,18 pulgadas para Eco-Eco)		 1.2 3.9 Ø20 35 Ø0.78 1.37 6/2 0.23/2
5,0 MHz DE/EE-E 5 megaciclos 2,0 – 300 milímetros(3.5 – 30mm para eco-eco)

0,078 – 11,81 pulgadas.

(0.137 – 1.18pulg. para eco-eco)

 1.2 3.9 Ø20 35 Ø0.78 1.37 10/2 0.39/2
2,5 MHz DE/EE-E 2,5MHz 4,0 – 200 milímetros(6 – 30 mm para Eco-Eco) 0,157 – 7,87 pulgadas.
(0,236 – 1,18 pulgadas para Eco-Eco)		 1.2 3.9 Ø20 35 Ø0.78 1.37 12/2 0.47/2
Sondas para mediciones de alta temperatura.
10,0 MHz DE/E (HT) 10MHz 0,45 – 300 milímetros 0,017 – 11,81 pulgadas. 1.2 3.9 Ø – Ø ? 6/2 0.23/2
5,0 MHz DE/E (HT) 5 megaciclos 0,8 – 300 milímetros 0,031 – 19,68 pulgadas. 1.2 3.9 Ø49 57 Ø1.92 2.24 10/2 0.39/2
2,5 MHz DE/E (HT) 2,5MHz 2,5 – 1000 milímetros 0,098 – 39,37 pulgadas. 1.2 3.9 Ø – Ø ? 12/2 0.47/2
Sondas para medición de espesores bajo el agua.
5,0 MHz DE/E-E, bajo el agua 5 megaciclos 2,0 – 300 mm (3,5 – 30 mm[1]a través del revestimiento)

0,078 – 11,81 pulgadas.

(0.137 – 1.18pulg. para eco-eco)

 10 32.8 Ø30 114 Ø1.18 4.48 10/2 0.39/2
20 65.8
30 98.4
Sondas especiales con cristal rectangular (piezoelemento) para productos de formas complejas, normalmente álabes de turbina.
Modelo de sonda
(elemento dual)		 Frecuencia Rango
(para acero al carbono)		 Longitud del cable Dimensiones de la sonda Piezoelement dimensions [5]
mm en. mm en.
m pie
10.0 MHz DE/E (S) 10MHz 0.4 – 15 mm 0,015 – 0,59 pulgadas. 1.2 3.9 ? ? ? ? ? ? (2×3)x2 (0,07×0,11)x2
Transductor EMAT: solución alternativa para mediciones de revestimiento de hasta 3 mm de revestimiento
EMAT A1 3,3MHz 0,8 – 300 milímetros 0,03 – 11,81 pulgadas. 1.2 3.9



[4] – El alcance mínimo en modo eco-eco depende de la calidad (rugosidad) de la superficie

[3] – 6/2 o 10/2, etc. significa que el diámetro del piezoelemento se divide por 2 piezoelementos separados.

[5] – Las sondas DE/E (S) tienen cristales de forma rectangular divididos por dos cristales rectangulares separados.
