Alta impedancia pasiva:Diseñada para osciloscopios con una impedancia de entrada de 1 M, asegurando una carga mínima en el circuito.
Ancho de Banda de 15 MHz:Adecuada para una amplia gama de mediciones de propósito general en circuitos de baja y media frecuencia.
Diseño Modular:Facilita el reemplazo sencillo de las partes principales en el campo, extendiendo la vida útil de la sonda.
Descripción General

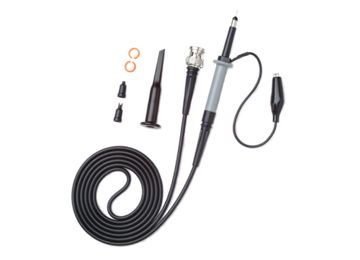

La Sonda de osciloscopio 1:1 - HP-2022 es una sonda pasiva de alta impedancia con un ancho de banda de 15 MHz, diseñada y calibrada para su uso en osciloscopios que tienen una impedancia de entrada de 1 MΩ en paralelo con 20 pF. La construcción modular facilita el reemplazo sencillo de las partes principales en el campo.
Contenido del paquete
Sonda de osciloscopio 1:1 - HP-2022
Gancho con recurso
Cable de tierra
Punta aislante
Punta para CI
Punta de medicina
Adaptador BNC (macho)
Anillos de codificación por color
Datos Técnicos
Característica
Valor
Relación de atenuación
1:1
Tensión máxima. de entrada
600V CAT I / 300V CAT II (CC + pico CA), disminuye con la frecuencia
Resistencia de entrada
0 Ω más 1 MΩ de resistencia de entrada del osciloscopio
Capacitancia de entrada
46 pF más la capacitancia de entrada del osciloscopio
