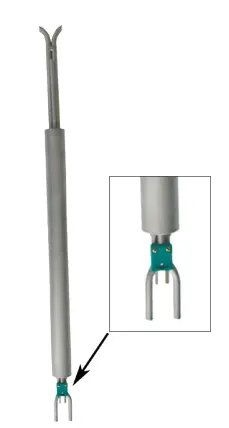

Tubo Pitot tipo S
- Rango de medición de 3 a 85 m/s
- Rango de temperatura de 0 a +1000 °C
- Perfectos para aplicaciones como : ingeniería climática, ventilación, purgas y transporte pneumático
- Medición de presión dinámica de fluidos en movimiento dentro de conductos
Tubo Pitot tipo S

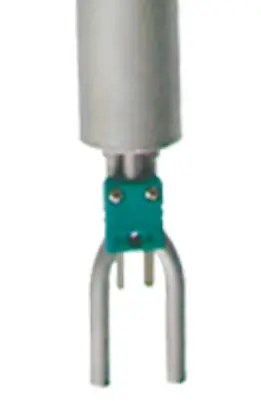

Tubo Pitot tipo S, norma ISO 10780, con soldadura TIG. Termopar tipo K integrado con cable de 1.5m. Temp. operación 0 a 1000°C. Diámetro 8 mm, tubo de protección 28mm
Estos tubos de Pitot, al conectarse a un manómetro de columna de líquido / o de aguja / o
manómetro electrónico, puede medir las presiones totales, estáticas y dinámicas de un fluido en
conducto. A partir de estas podemos deducir la velocidad en m/s y sabiendo la superficie encontramos su caudal en m3
/h.
Estos tubos de Pitot se usan en el campo del HVAC, limpiezas por aspiraciones, transporte neumático. Su principal campo de aplicación radica en las medidas cuando el aire es caliente, va cargado de
partículas o cuando las velocidades son muy altas, entre otras aplicaciones..

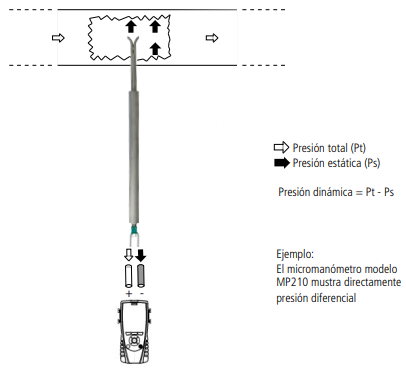

Principios de uso
El tubo de Pitot debe introducirse perpendicular al conducto para tomar
varias medidas en puntos determinadose.
Los agujeros de medida deben estar alineados perfectamente con el flujo
de aire o gas a medir.
Comparado con los tubos de Pitot tipo L, el tubo de Pitot tipo S es mas
sensible a una alineación incorrecta.
Considerando que el tubo de Pitot es simétrico, no tiene sentido distinguir
entre las dos patas. Sin embargo, es importante conectar el equipo de la
forma siguiente:
• la pata orientado al sentido del aire debe conectarse al + del micromanómetro.
• la pata opuesta al sentido del aire debe conectarse al - del micromanómetro.
Aplicación
• Registro GTC • Análisis GTC Transmisor de baja presión diferencial CP210 y SQR/3
• Alarmas
• Visualización
• Operación
• Registro GTC
• Análisis GTC
• MonitorizaciónTransmisor de baja presión diferencial con pantalla
Si-C320 o CA 310 con
SPI 2 – 100, 500, 1000, 10000 y SQR/3
• Alarmas
• Visualización
• Registro
• Análisis
• MonitorizaciónInstrumento multifunción portátil
AMI 310
Medición
• Punctual velocity measurement
A partir de la presión dinámica en Pa, a una presión atmosféria de 1013.25 mbar y a
una temperatura de 20 °C, la velocidad del aire en m/s se calcula usando la siguiente
fórmula simplificada:
V = CM x 1.289 x ΔP = 1.291 x ΔP
Con:
θ: Temperatura (°C)
PO: Presión atmosférica (Pa)
CM: Coeficiente de caudal del dispositivo
Tubo de Pitot en S: CM = 0.84
Medición de caudal de aire
Cálculo de caudal de aire
Caudal = Velocidad x Superficie x 3600
Superficie: superficie del conducto circular o rectangular en m²
Con:
Caudal: en m3
/h
Superficie: en m2
VA
: en m/s
Nota: en dispositivos electrónicos, la superficie es ajustable
Tubo de Pitot tipo S
Parámetro | Valor |
Coeficiente | 0,84 ±0,01 |
Material
| Inox 316 L |
Rango de medición | 3 a 85 m/s |
Temperatura de
trabajo | De 0 a 1000 °C |
Presión estática | Atmosférica |
Precisión global del
sistema de medición | 1% de la medición
+ precisión del instrumento de medición |
Normas | ISO 10 780 |
Modelos
Referencia | Longitud |
TPS-08-500-T | 500 mm |
TPS-08-1000-T | 1000 mm |
TPS-08-1500-T | 1500 mm
|
TPS-08-2000-T | 2000 mm |
TPS-08-2500-T | 2500 mm |
TPS-08-3000-T | 3000 mm |

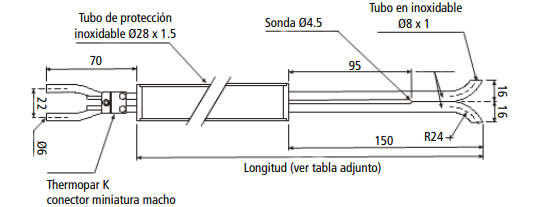

Dimensiones (en mm)
