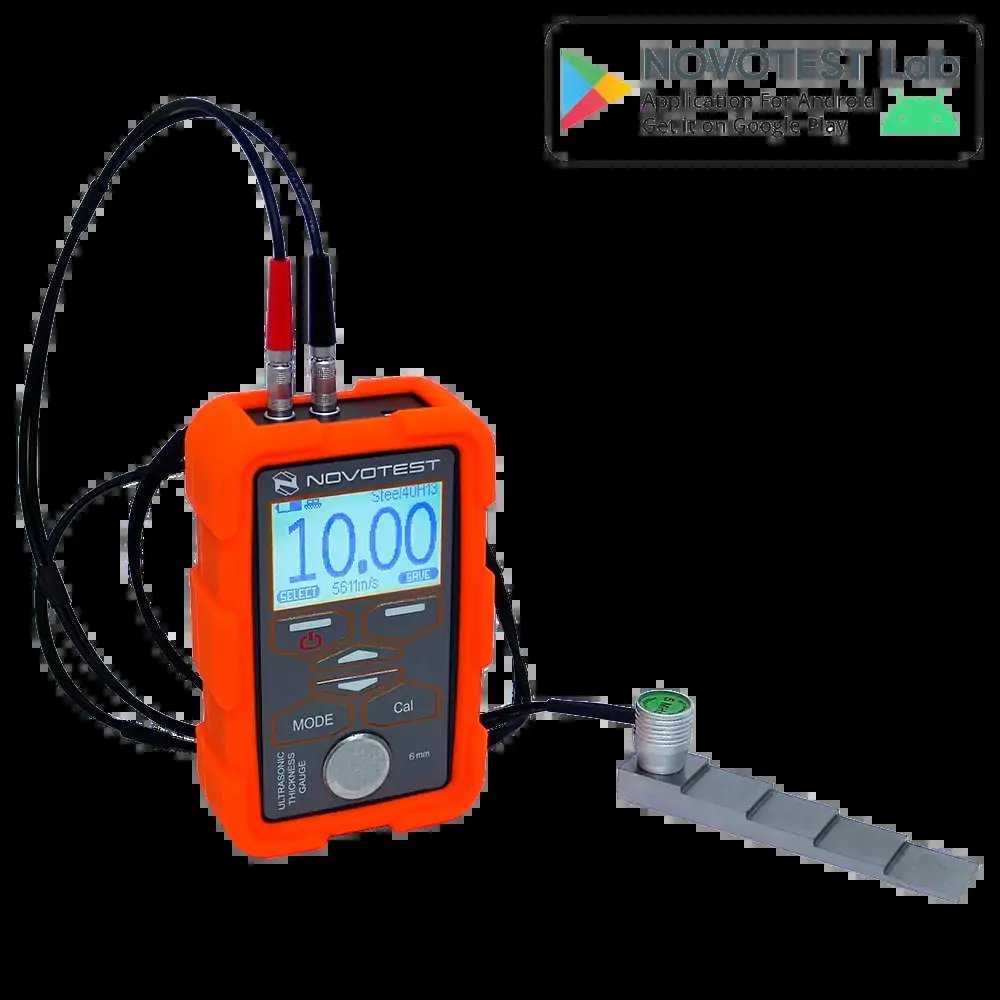

Medidor de espesores por ultrasonido NOVOTEST UT-1M
El medidor de espesor por ultrasonido NOVOTEST UT-1M se utiliza para realizar pruebas operativas no destructivas del espesor de productos con acceso unidireccional; actualmente este método es el más común en el mundo para resolver tales tareas.
¡NOVOTEST Lab es su verdadero laboratorio en su bolsillo!Opcionalmente con UT-1M (Laboratorio) solo modelo!
Los resultados de la medición, ajuste y calibración del medidor de espesor ultrasónico en un teléfono inteligente: la innovadora aplicación NOVOTEST para teléfonos inteligentes basada en Android.
¡Las funciones de los dispositivos nunca antes habían sido tan amplias! Con la conexión Bluetooth, su teléfono inteligente puede controlar todas las funciones del medidor de espesor ultrasónico NOVOTEST sin cables. La interfaz intuitiva de la propia aplicación, el acceso a Internet, correo y mensajería instantánea, pantalla táctil, cámara, micrófono y receptor GPS del dispositivo móvil hacen que el uso de los dispositivos NOVOTEST sea mucho más cómodo y versátil.
Con la aplicación NOVOTEST Lab podrás:
– ajuste y calibración del medidor de espesor;
– visualización de los resultados de las mediciones en tiempo real en forma numérica mediante la construcción de un gráfico, histograma o estadística;
– tomar una fotografía del objeto de prueba con las marcas de espesor;
– creación de un vídeo del producto controlado;
– grabar notas de audio para el objeto probado;
– guardado automático de la geolocalización de mediciones en Google Maps;
– mostrar un mapa de Google con marcadores de los lugares de las mediciones realizadas en él y la posibilidad de ver estas mediciones;
– visualización del calendario de mediciones (presentación del archivo en forma de mediciones agrupadas por fecha);
– formación del informe final completo sobre la medición;
– enviar un informe terminado por correo electrónico, mensajería instantánea (o de cualquier forma conveniente) directamente desde la aplicación;
– estructura flexible del archivo de mediciones – completamente similar al explorador habitual, con la capacidad de crear carpetas y archivos con cualquier nombre;
– sincronización con PC y otros teléfonos inteligentes;
– servicio en la nube para almacenar el archivo de mediciones;
– sincronización automática y manual de archivos de mediciones en la nube entre dispositivos;
– iniciar el modo de navegación de Google, construir una ruta y acompañar hasta el punto en el que se realizaron las mediciones
– la capacidad de almacenar archivos de otros dispositivos con Bluetooth en una sola aplicación.
Las principales ventajas del medidor de espesores por ultrasonido NOVOTEST UT-1M:
PRINCIPIO DE FUNCIONAMIENTO
El método se basa en la propiedad de los materiales de conducir ultrasonidos: las ondas ultrasónicas se excitan con la placa piezocerámica en el transductor y penetran en el material a través del acoplador, luego se reflejan desde la superficie inferior de la muestra analizada y regresan al transductor. Basándose en el tiempo de tránsito del sonido obtenido en el material, el dispositivo calcula el espesor de acuerdo con la velocidad de propagación de las ondas ultrasónicas en la muestra de prueba. El valor del espesor se muestra en la pantalla del dispositivo, el proceso de medición dura aproximadamente 1 segundo.
B-SCAN Y FUNCIÓN DE ALARMA DE DEFECTO AUTOMÁTICA
Para visualizar el perfil del producto, si es necesario no solo la medición puntual, sino también el escaneo, se implementa un B-scan en el dispositivo, que permite al usuario ver visualmente el adelgazamiento y engrosamiento de la pared del objeto de prueba.
Además, para facilitar su uso, el dispositivo tiene una función de alarma automática de defecto, lo que significa que el operador puede seleccionar valores de espesor límite (mínimo y máximo) al cruzar, cuyos valores el dispositivo señalará a través del altavoz, y también dará una señal visual.
ARCHIVO DE SONDAS Y MEDICIONES
El medidor de espesor ultrasónico NOVOTEST UT-1M tiene la capacidad de guardar los parámetros del transductor (línea de retardo, corrección V, etc.) y también tiene valores de referencia para las velocidades de onda de muchos materiales medidos a menudo almacenados en la memoria del dispositivo, lo que permite al usuario medir a ciegas (sin datos de referencia y un material de muestra para calcular la velocidad) varios productos con acceso unidireccional.
PRACTICAL HOUSING
El medidor de espesores por ultrasonido NOVOTEST UT-1M está fabricado en un estuche ergonómico a prueba de golpes, cuya cubierta de silicona evita que el dispositivo funcione mal en caso de caída al suelo o al suelo. Además, el dispositivo se puede utilizar en condiciones climáticas extremas, el rango de temperatura de las condiciones de funcionamiento es de -20 a +40 ° С.
El dispositivo permite al usuario registrar los resultados de las mediciones en el archivo del dispositivo y posteriormente transferirlos a una PC mediante un software especial.
- Conexión inalámbrica con dispositivos Android a través deAplicación de laboratorio NOVOTEST(opcionalmente con UT-1M (Laboratorio) solo modelo)
- Amplio rango de medición (de 0,4 a 1500 mm y más, dependiendo del material y las superficies)
- Sondas disponibles 1,25-10 MHz:
– Sonda (eco) 20/2 de 1,25MHz para espesores sustanciales o materiales con atenuación de señal excepcionalmente alta
– Sonda (eco) 2.0MHz 20/2 para grandes espesores o materiales con alta atenuación de señal
– Sonda (eco) 2.5MHz 12/2 para muestras gruesas
– Sonda (eco) 5MHz 10/2 para una amplia gama de muestras básicas
– Sonda (eco) 10MHz 6/2 para muestras delgadas
– Sonda (eco) de 10MHz 2х3 para productos de formas complejas, generalmente álabes de turbina
– Sonda (eco) 10/2 de alta temperatura de 5 MHz para muestras calentadas hasta 250 °С/482 °F
– Sonda 2.5MHz (eco-eco) 12/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para recubrimiento pasante
– Sonda 10MHz (eco-eco) 6/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 10 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 20 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 30 m - Ajuste de ganancia (±20 Db)
- Velocidades preestablecidas para muchos materiales.
- B-scan y modos de control
- Modo de recubrimiento continuo (eco-eco)
- Ajuste de umbral con alarma automática.
- Guardar la configuración para diferentes sondas
- Compatibilidad con sondas de otros fabricantes.
- Corrección de trayectoria V y ajuste de TVG para las sondas del usuario.
- Almacenamiento de mediciones y software para PC
- Conexión de cables de PC:
- En línea -NOVOTEST.INFO/conexión USB
– Sin conexión –Conexión USB NOVOTEST
- Conexión inalámbrica con dispositivos Android a través deAplicación NOVOTEST LAB(sólo para UT-1M (Laboratorio))
- Carcasa ergonómica y resistente a los golpes
- Menú multilingüe
- Comodidad y facilidad de operación.
- Número mínimo de controles
- Selecciona el tipo de Sonda mediante un solo botón
- Pantalla gráfica con retroiluminación.
- Compensación de retraso de Sonda
- Control de las baterías
- Mapeo de la presencia de acoplamiento acústico en la pantalla gráfica
- La fijación de la última medición da como resultado la eliminación de la superficie del transductor
- Disponibilidad de una amplia gama de accesorios.
Gama de tipos de sonda para acero, mm:
|
|
Dimensiones de la sonda, mm:
|
|
Dimensiones del área de contacto/cristal de la Sonda, mm:
|
|
Sondas opcionales:
|
|
| Tipos de sondas compatibles |
|
| Compatibilidad conTransductor EMAT activo EMAT-A1 | No |
| Calibraciones de sonda (V-path, TVG, etc.) |
|
| Tipo de conector de cable de sonda | 2 limones 00 |
| Longitud del cable de sonda, m | 1,2 |
| Escalas de medida |
|
| Resolución de medición, mm/pulgada | 0.01/0.001 (0,01/0,0001 por solicitud) |
| Basic Precisión de medición, mm | ± (0,01 T+0,05) (*Para rango 0,8 – 300 mm) |
| Rango de ganancia, dB | ± 20 |
| Tiempo de respuesta, no superior a s. | 1 |
| Rango de ajuste de la velocidad ultrasónica, m/s | 1000-17000 |
| Velocidades preestablecidas para materiales. | Acero (8 grados diferentes), Aluminio, Hierro, Hierro fundido, Zinc, Cromo, Cobre, Latón, Bronce, Plata, Oro, Níquel, Tungsteno, Estaño, Plomo, Molibdeno, Manganeso, Magnesio, Caucho, Poliestireno, Plexiglás, Caprón, Caprolon, ED-5, Ebonita, Porcelana, Teflón, Textolita, Vidrio de Silicato, Vidrio acrílico, Usuario |
| Modos de menú del dispositivo |
|
| Modos de funcionamiento |
|
| Normas |
|
| tipo de cuerpo / Nivel de protección contra el polvo y la humedad. |
|
| Bloque de espesor de calibración en el cuerpo. | 6 mm (Acero/~6080 m/s) |
| conexión de cable de ordenador |
|
| Conexión inalámbrica con dispositivos Android a través deAplicación de laboratorio NOVOTEST |
|
| Capacidad de almacenamiento de resultados de medición. |
|
| Archivos de medición |
|
| Idiomas del menú | Inglés, español, ucraniano, ruso (otros idiomas opcionales) |
| Entorno operativo |
|
| Fuente de alimentación | DC 3V (2 pilas estándar AA) |
| Tiempo de jornada continua de trabajo, no menos, h. | 25 |
| Cargando | Cargador externo para 2 pilas AA. |
| Peso de la unidad electrónica con baterías, no más, kg | 0.25 |
| Dimensiones totales, mm | 120x60x25 |
| Peso del paquete, kg | 1.5 |
| Dimensiones del paquete, cm | 33*27*10 |
| Documents | |
| País natal | Hecho en Ucrania (Europa) |
| Garantía |
|
Cuadro comparativo general de todos los modelos de medidores de espesores por ultrasonidos NOVOTEST (sinUT-3M-EMAT)
| Nombre del modelo | UT-2A | UT-1M | UT-1M-IP | UT-1M-ST |
| Rango de medición de espesores para acero, mm | 0,4 – 1500 y más, dependiendo del material y las superficies | 0,45 – 1500 y más, dependiendo del material y las superficies |
||
| Resolución, mm | 0,01 | |||
| Basic Precisión de medición, mm | ± (0,01*T+0,05) (*Para rango 0,8 – 300 mm) |
|||
| Sondas básicas / gama para acero | 2,5 MHz / 2,5 – 1000 mm 5 MHz / 0,8 – 500 mm 10 MHz / 0,45 – 300 mm |
|||
| Sondas/gama opcionales para acero | 1,25MHz / 4 – 1500mm 2MHz / 3 – 1200mm Alta temperatura 5MHz (hasta 250 °С) / 0,8 – 300 mm Eco-Eco 5MHz para mediciones de recubrimiento / 3,5 – 26 mm |
|||
| Compatibilidad con Transductor EMAT activo EMAT-A1 |
Sí | No | ||
| Tipos de sondas compatibles | Elemento dual Elemento único |
Elemento dual | ||
| Modos de funcionamiento | Normal escaneo A escaneo B Modo manual modo de control |
Normal escaneo B modo de control |
||
| Métodos de medición | Eco Eco-Eco Pico-pico cruce por cero |
Eco Eco-Eco |
||
| Unidades de medida | mm pulgada |
|||
| Mostrar | Color, 3,5 pulgadas, 480*320 | Monocromo, 2,5 pulgadas, 128*64 | ||
| Idiomas del menú | Inglés ucranio ruso (otros idiomas opcionales) |
Inglés Español ucranio ruso (otros idiomas opcionales) |
||
| tipo de cuerpo/ Nivel de protección contra el polvo y la humedad. |
Metal, duradero/Estándar para operación en taller y campo | Plástico, con funda de silicona a prueba de golpes / Estándar para operación en taller y campo | Plástico, sellado/Alto – opcionalmente inmersión en agua hasta 1 m de profundidad durante 30 min | Metal, duradero/Estándar para operación en taller y campo |
| Guardado de la configuración para diferentes sondas. | Sí | |||
| Compatibilidad con sondas de otros fabricantes. | Sí | |||
| Corrección de trayectoria V y ajuste de TVG para las sondas del usuario. | Sí | |||
| Almacenamiento de resultados de medición | 7000 y más (Limitado únicamente por la tarjeta de memoria) |
128 | 128 | 128 |
| conexión de cable de ordenador (a través dewww.novotest.info) |
Sí | |||
| Conexión inalámbrica de teléfono inteligente (a través deLaboratorio NOVOTEST) |
No | Opcional | Opcional | No |
| Tipo de cargador | Cualquier toma USB (adaptador de cargador, PC, power bank, etc.) | Cargador externo para baterías. | Cualquier toma USB (adaptador de cargador, PC, power bank, etc.) |
Cargador externo para baterías. |
| Batería | Li-ion incorporado | 2 piezas estándar pilas AA |
3 piezas estándar pilas AA |
2 piezas estándar pilas AA |
| Peso unitario electrónico, no más, kg | 0,5 | 0,25 | 0,35 | 0,35 |
| Dimensiones (largo x ancho x alto), mm | 165x90x50 | 122х76х37 | 160х90х28 | 130х90х40 |
| Tiempo mínimo de trabajo continuo, h | 10 | 25 | 25 | 25 |
| Rango de temperatura de funcionamiento, ° C | -20 a +40 | |||
-
- – UT-1M (Laboratorio) – con conexión inalámbrica a dispositivos Android a través deAplicación de laboratorio NOVOTEST
– UT-1M – modelo básico - Teléfono inteligente o tableta Android (opcionalmente con IP65) para la aplicación NOVOTEST Lab
- Gel de acoplamiento ultrasónico
- Funda de silicona de repuesto para unidad electrónica.
- Certificado de calibración emitido por el laboratorio de metrología externo (ILAC)
- Certificado de origen emitido por la Cámara de Comercio e Industria
- Certificado de Origen y Calidad de NOVOTEST
- certificados CE
- Período de garantía ampliado hasta 3 años.
- Modificación individual a los requisitos del cliente.
- Modelo UTG con IP65 –UT-1M-IP
- Modelo UTG con A-scan –UT-2A (escaneo A)
- Modelo EMAT TG –UT-3M-EMA
- sondas UT
– Sonda (eco) 20/2 de 1,25MHz para espesores sustanciales o materiales con atenuación de señal excepcionalmente alta
– Sonda (eco) 2.0MHz 20/2 para grandes espesores o materiales con alta atenuación de señal
– Sonda (eco) 2.5MHz 12/2 para muestras gruesas
– Sonda (eco) 5MHz 10/2 para una amplia gama de muestras básicas
– Sonda (eco) 10MHz 6/2 para muestras delgadas
– Sonda (eco) de 10MHz 3х2 para productos de formas complejas, generalmente álabes de turbina
– Sonda (eco) 10/2 de alta temperatura de 5 MHz para muestras calentadas hasta 250 °С/482 °F
– Sonda 2.5MHz (eco-eco) 12/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para recubrimiento pasante
– Sonda 10MHz (eco-eco) 6/2 para recubrimiento pasante
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 10 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 20 m
– Sonda 5MHz (eco-eco) 10/2 para revestimiento pasante, subacuática, cable de 30 mNominales de espesor Material 1-3-5-7-10-15 mm Acero, SS, Aluminio 1-2-3-4-5-6-7-8-9-10-11-12-13-14-15 mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5 mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5-15-17,5-20 mm Acero, SS, Aluminio 2,5-5-7,5-10-12,5-15-20 mm Acero, SS, Aluminio 2,5-5-10-20mm Acero, SS, Aluminio 2-3-4-5-6-7-8-9-10 mm Acero, SS, Aluminio 2-3-4-5-6-7-8-9-10-11 mm Acero, SS, Aluminio 2-4-6-8-10 mm Acero, SS, Aluminio 2-4-6-8-10-12 mm Acero, SS, Aluminio 2-5-10-15-20-25 mm Acero, SS, Aluminio 2-5-10-20-30-40 mm Acero, SS, Aluminio 3-4-5-6-7-8-9 mm Acero, SS, Aluminio 4-6-8-10-12-15 mm Acero, SS, Aluminio 5-10-15-20-25-30 mm Acero, SS, Aluminio 5-10-15-20-25 mm Acero, SS, Aluminio 5-10-15-20-30-40 mm Acero, SS, Aluminio 5-10-15 mm Acero, SS, Aluminio 5-10-20 mm, paso 0,1 Acero, SS, Aluminio 5-10-20-30-40-50 mm Acero, SS, Aluminio 10-11-12-13-14-15 mm Acero, SS, Aluminio 10-20-30-40-50 mm Acero, SS, Aluminio 10-20-40-60-80-100 mm Acero, SS, Aluminio *Se pueden producir otros bloques de cuña escalonados a pedido.
- Bloques de espesor de referencia
Nominales de espesor Material 0,2 milímetros Acero, SS, Aluminio 0,3 milímetros Acero, SS, Aluminio 0,4 mm Acero, SS, Aluminio 0,5 mm Acero, SS, Aluminio 0,8 mm Acero, SS, Aluminio 1 milímetro Acero, SS, Aluminio 1,5 milímetros Acero, SS, Aluminio 2 milímetros Acero, SS, Aluminio 3 milímetros Acero, SS, Aluminio 4 milímetros Acero, SS, Aluminio 6mm Acero, SS, Aluminio 10 milímetros Acero, SS, Aluminio 15 milímetros Acero, SS, Aluminio 20mm Acero, SS, Aluminio 25mm Acero, SS, Aluminio 30mm Acero, SS, Aluminio 40mm Acero, SS, Aluminio 50mm Acero, SS, Aluminio 75mm Acero, SS, Aluminio 90mm Acero, SS, Aluminio 100 mm Acero, SS, Aluminio 125 mm Acero, SS, Aluminio 150 mm Acero, SS, Aluminio 175 milímetros Acero, SS, Aluminio 200 milímetros Acero, SS, Aluminio 300 milímetros Acero, SS, Aluminio *Se pueden producir otros bloques de espesor Referencia bajo pedido.
- – UT-1M (Laboratorio) – con conexión inalámbrica a dispositivos Android a través deAplicación de laboratorio NOVOTEST
Equipo “básico”:
- Unidad electrónica Medidor de espesor ultrasónico UT-1M/UT-1M (Laboratorio)
- Sonda/transductor (eco) – 1 pieza para elegir
(2,5MHz, 5MHz o 10MHz) - Paquete de accesorios:
– Pilas AA – 2 piezas
– Cargador
– Cable USB para PC
– software para PC:
- En línea -NOVOTEST.INFO/conexión USB
- Sin conexión -Conexión USB NOVOTEST
– Aplicación NOVOTEST LABpara dispositivos Android
(para UT-1M (Laboratorio) solo)
– Manual de funcionamiento/Guía rápida
– Caja de plástico de transporte.
Equipo “avanzado”:
- Unidad electrónica Medidor de espesor ultrasónico UT-1M/UT-1M (Laboratorio)
- 5MHz (echo) Sonda 10/2
- 5MHz (eco-eco) Sonda 10/2 o 5MHz alta temperatura (eco) Sonda 10/2
- Bloque de calibración de espesor de cuña escalonada 10-20-30-40-50 mm (u otro)
- Paquete de accesorios
Kit “experto”:
- Unidad electrónica Medidor de espesor ultrasónico UT-1M/UT-1M (Laboratorio)
- 1.25MHz (echo) Sonda 20/2 or 2MHz (echo) Sonda 20/2
- 5MHz (echo) Sonda 10/2 or 10MHz (echo) Sonda 6/2
- 5MHz (Eco-Eco) Sonda 10/2
- Sonda 10/2 de alta temperatura de 5MHz
- Bloque de calibración de espesor de cuña escalonada 10-20-30-40-50 mm (u otro)
- Gel acoplador ultrasónico (opcional)
- Paquete de accesorios
También están disponibles otras configuraciones de los paquetes.
