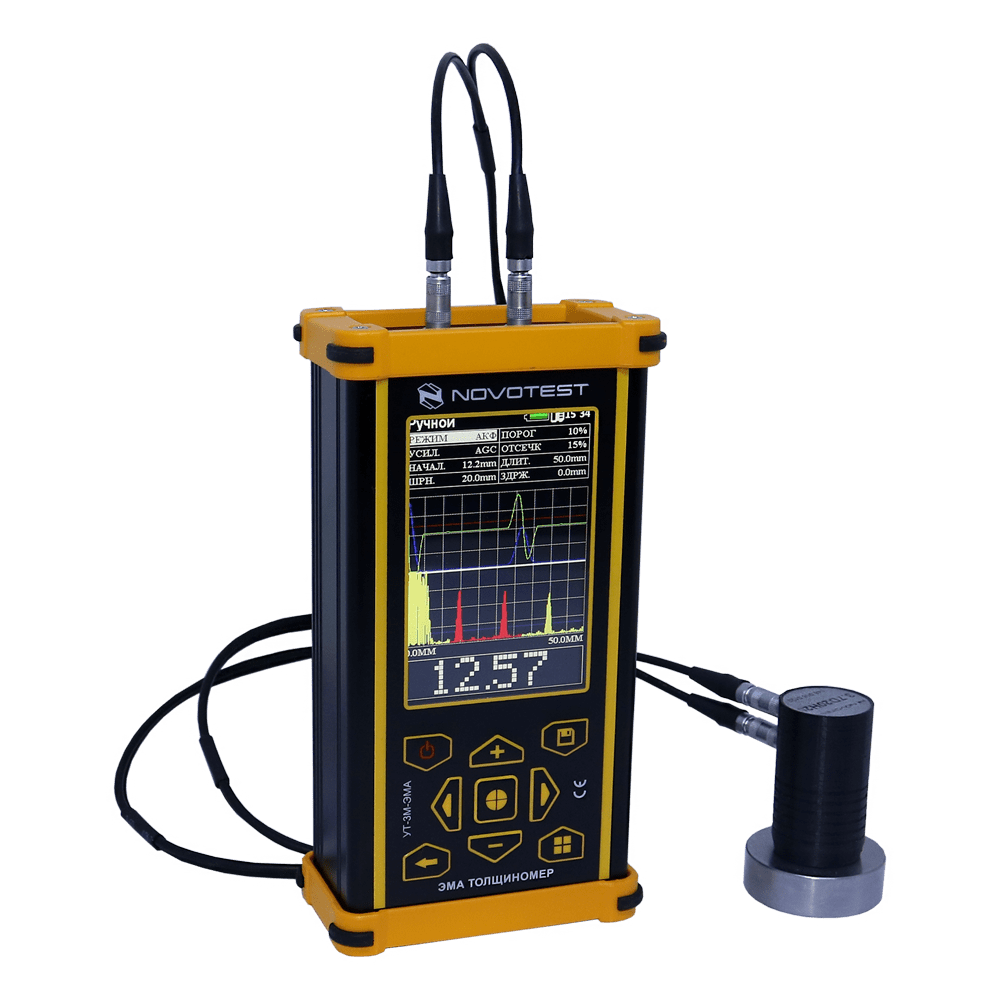

Medidor de espesor EMAT NOVOTEST UT-3M-EMA
El medidor de espesor EMAT utiliza tecnología electromagnética-acústica avanzada para medir el espesor del metal, incluso en casos donde los métodos tradicionales como el piezo-ultrasónico o el láser-óptico no son aplicables. La tecnología permite medir el espesor de los productos mediante ultrasonidos sin acoplador, a través de un recubrimiento o espacio de aire.
Descripción general
El medidor de espesor EMAT utiliza tecnología electromagnética-acústica avanzada para medir el espesor del metal, incluso en casos donde los métodos tradicionales como el piezo-ultrasónico o el láser-óptico no son aplicables. La tecnología permite medir el espesor de productos mediante ultrasonidos sin acoplante, a través de una capa o espacio de aire.
El medidor de espesor EMAT NOVOTEST UT-3M-EMA es un nuevo desarrollo de la empresa NOVOTEST, que permitirá a nuestros usuarios resolver no sólo las tareas estándar de prueba de espesor de productos metálicos, sino también realizar pruebas en casos en los que los métodos tradicionales, como piezo-ultrasónico, láser-óptico, rayos X, mecánico, etc., no son aplicables.
La tecnología electromagnético-acústica (EMA) para medir el espesor se basa en la excitación de ondas ultrasónicas en el material por parte del generador de la sonda del dispositivo y en la fijación del tiempo de trayectoria de las ondas ultrasónicas en el material.
Por lo tanto,, la tecnología es similar al método piezo-ultrasónico más común, sin embargo, el medidor de espesor EMAT NOVOTEST UT-3M-EMA tiene varias ventajas: MEDICIÓN SIN CONTACTO
medicion sin contacto
El medidor de espesor electromagnético-acústico permite al usuario medir el espesor de productos metálicos con acceso unidireccional sin usar acoplador a través de un espacio sustancial (hasta 6 mm). Esto reduce significativamente el material y la laboriosidad del proceso de medición.
medición A TRAVÉS DE SUPERFICIES PINTADAS, OXIDADAS o ACEITAS
La tecnología EMA genera ondas directamente en el material (ferromagnéticas y paramagnéticas), por lo quepermitiendo realizar mediciones bajo una capa de recubrimiento o con una superficie mal preparada, lo que puede no ser factible con los métodos tradicionales.
Sondas de ALTA temperatura
Medidor de espesor EMAT NOVOTEST UT-3M-EMA puede equiparse conSondas para funcionamiento en superficies calentadas a una temperatura de 600 °C., lo que hace que este dispositivo sea la mejor y, en algunos casos, la única solución posible.
Rango de medicion
Una ventaja significativa sobre la competencia es la gama de espesores medidos. El Medidor de Espesores EMAT NOVOTEST UT-3M-EMA permite medir paredesdesde 0,5 mm hasta más de 200 mm, dependiendo de la sonda utilizada.
EJECUCIÓN DEL MEDIDOR DE ESPESOR
El medidor de espesor EMAT NOVOTEST UT-3M-EMA está fabricado en una carcasa metálica duradera y liviana. Por pedido especial, el medidor de espesorSe puede fabricar con un diseño resistente al agua y al polvo (IP65). El medidor de espesor está equipado con baterías de iones de litio de alta capacidad, lo que permite una larga vida útil de la batería. Por orden especial, la capacidad de la Batería se puede aumentar aún más, lo que permitirá al usuario operarhasta 30 horas de una sola carga de batería.
MODO DE FUNCIONAMIENTO AUTOMÁTICO Y VARIOS TIPOS DE VISUALIZACIÓN DE SEÑAL
El medidor de espesor EMAT NOVOTEST UT-3M-EMA implementa un modo de funcionamiento único: el dispositivo analiza automáticamente las señales medidas, selecciona el método de medición requerido, ajusta los parámetros de la ruta de recepción y muestra el espesor medido en la pantalla del dispositivo. Incluso un usuario no experto con este modo podrá medir con precisión y rapidez el espesor de diversas estructuras y productos metálicos.
De forma predeterminada, la señal en el dispositivo se muestra como un A-scan y los modos de funcionamiento disponibles permiten al operador evaluar las señales utilizando diferentes métodos (PEAK-PEAK, FRONT, ECHO, Eco-Eco). Además, en este medidor de espesor se implementa el modo B-scan, que permite al usuario obtener el perfil del producto como un gráfico, conveniente para la percepción. Utilizando un carro especializado para las sondas, es posible escanear objetos extendidos y obtener un perfil de espesor.
Además, el medidor de espesor EMAT NOVOTEST UT-3M-EMA viene con un software especial para operar con el archivo del dispositivo y la posterior transferencia de datos para su procesamiento en formatos convenientes.
Ventajas
- El medidor de espesor cuenta con un modo automático único que lo distingue de la competencia. El modo que facilita a cualquiera medir el espesor del metal de forma rápida y precisa. El instrumento analiza automáticamente la señal, selecciona el método de medición correcto y ajusta la configuración. Los usuarios ven el resultado del espesor mostrado en grandes números.
- El medidor también cuenta con un modo B-scan. Este modo brinda a los usuarios un perfil visual del producto, como una imagen, lo que facilita su lectura. Utilizando un carro de sonda especial, los usuarios pueden escanear objetos más grandes y obtener un perfil de espesor detallado.
- Para clasificar productos según los límites de espesor establecidos, el calibre ofrece un modo de control especial. Simplemente establezca los valores de espesor mínimo y máximo y obtenga una pantalla gráfica de los resultados. Suena una alarma si el espesor medido cae fuera de estos límites. Este modo también ayuda a evaluar el daño por corrosión como un porcentaje del espesor original del producto.
- Para pruebas expertas, los operadores pueden medir manualmente el espesor utilizando una variedad de métodos, como la función de autocorrelación (ACF), la medición entre dos picos en una puerta, el cruce por cero y los métodos de eco.
Especificaciones
Opciones Disponibles
- Modelo EMAT TG con IP65: el manómetro EMAT MÁS NUEVO UT-3M-EMA-IP
- Modelo EMAT TG conTransmisión de datos en tiempo real– Medidor de espesor EMAT NOVOTEST UT-3M-EMA-DS
- Modelo EMAT TG con transmisión de valor de espesor vía UART – UT-3M-EMA-UT
- EMAT TG Modelo con transmisión de datos estructurados A-scan – UT-3M-EMA-AS
- Robot trepador de pared magnético con control remoto con cable V8-DM para mediciones de espesor por ultrasonidos e inspección de corrosión con UT-3M-EMA
- SET de cables y mangueras de suministro de agua (10 metros) para V8-DM
- Fuente de alimentación de batería de iones de litio Dewalt (18 V, 5 mAH) para V8-DM
- Cargador de batería de iones de litio de 18 V Dewalt para V8-DM
- Cámara GoPro HERO12 impermeable y de transmisión en vivo para V8-DM
- Estuche de transporte duradero para V8-DM
- Bolsa protectora con correas para UT-3M-EMA(-IP/-DS)
- Sonda EMAT EMAT-ST20
- Preparar la sonda EMAT-ST20 UCK-1 desde la plataforma
- Sonda alta temperatura EMAT-HT20 (eje 600° C)
- Cable 2Lemo00-2Lemo00 resistente al calor 1,8 m
- Mango de sonda EMAT (alta temperatura) ЕМАТ-ТН300-НТ20 (300 mm de largo)
- Mango para sonda EMAT (alta temperatura) EMAT-TH450-HT20 (450 mm de ancho)
- Mango para sonda EMAT (alta temperatura) EMAT-TH600-HT20 (600 mm de ancho)
- Certificado de calibración emitido por el laboratorio de metrología externo (ILAC/ISO 17025)
- Certificado de origen emitido por la cámara de Comercio e Industria.
- Certificado de Origen y Calidad de NOVOTEST
- certificados CE
- Período de garantía ampliado hasta 3 años.
- Modificación individual (unidades electrónicas y sondas) a requerimientos del cliente.
- Bloques de calibración de cuña escalonada
*Se pueden producir otros bloques de cuña escalonados a pedido.
- Bloques de espesor de referencia
*Se pueden fabricar otros bloques de espesor de referencia bajo pedido.
Paquete estandar
- Unidades electrónicas
- Al final.
- Muestra de referencia
- Cable 2Lemo-2Lemo
- Cable USB.
- Cargador.
- manual de instrucciones
- Caso
