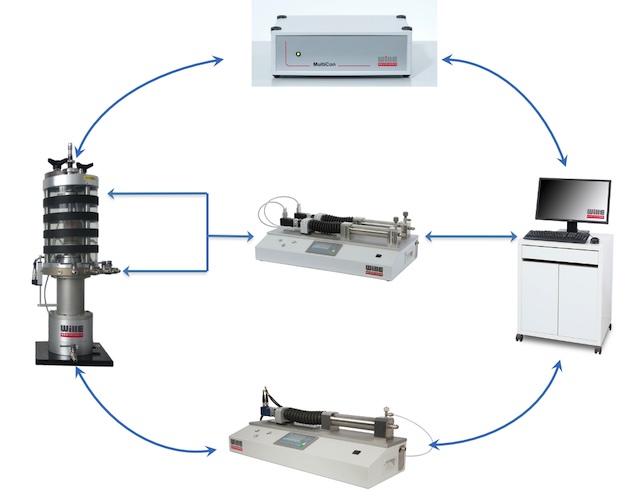

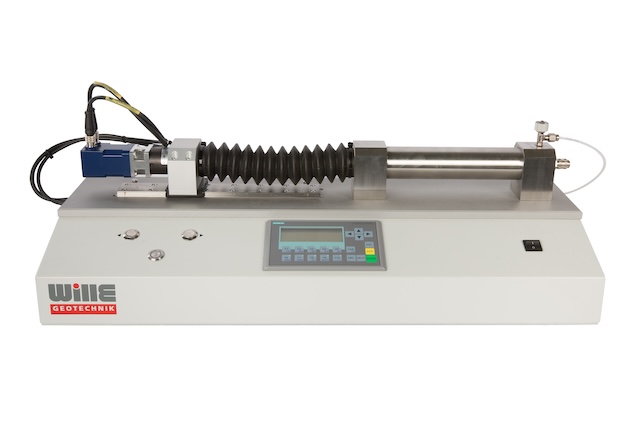

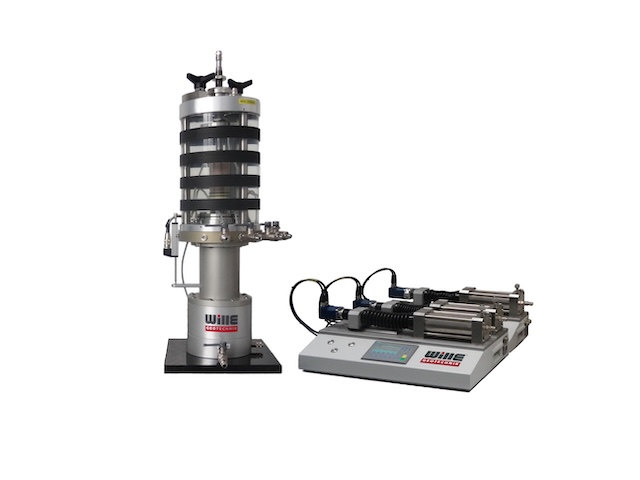

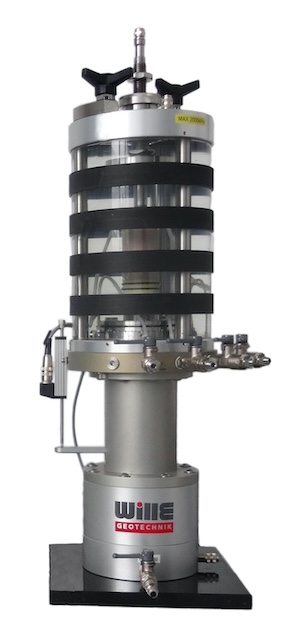

Este sistema triaxial de ruta de estrés de alta calidad es un sistema completamente automático que consiste básicamente en una célula Bishop & Wesley que controla el estrés directamente en la muestra, el controlador de presión de tres volumen (VPC), una celda de carga sumergible interna para medir la carga axial, un transductor de presión para medir la presión del agua de los poros y un transductor de desplazamiento lineal de lina
Gracias al software integrado y también al controlador de teclado (controlador de presión de volumen), la operación del dispositivo es muy fácil de usar. Los sensores de medición previamente calibrados intercambiables garantizan una alta precisión en un amplio rango de medición. Todas las pruebas se ejecutan bajo control de PC como ruta de estrés, K0, cíclico lento, etc.
Configuración de muestra fácil y manejo de la prueba
Tamaño de muestra de hasta 100 mm
Diferentes presiones de celdas 2MPA / 10MPA o 20MPA
Diferentes cargas axiales 7kn hasta 50kn
Precisión controlada por microprocesador
Operación directa del dispositivo por una PC con software de control (el protocolo de comunicación está disponible)
Control de circuito cerrado de desplazamiento utilizando transductor de desplazamiento externo o interno a través del software
Especificaciones técnicas
Tamaño de muestra/s
38 mm - 50 mm / 70 mm -100 mm
Presión celular
2 pk / 10 pp / 20 ppa
Max. Carga axial
7kn / 25kn / 50kn
Max. Carga axial con versión motorizada
50kn
Precisión de la presión
0.1% F.S
Resolución de presión
0.1 kPa
Precisión del volumen
0.1% F.S
Rango de temperatura de prueba
Opcional
Opciones de mejora
Paquete de control de temperatura
Elemento bender
Prueba insaturada
En la muestra transductor circunferencial
Célula de alta presión de hasta 20 MPa
Celda especial para usar el dispositivo de escaneo CT interior
Software
Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
Módulo de saturación
Módulo de test de valor B
Módulo de consolidación (isotrópico o anisotrópico)
Módulo de prueba de permeabilidad
Módulo de ruta de estrés: rutas de tensión lineal: P, Q o S, T
Módulo de la etapa de cizallamiento estático: UU: prueba triaxial sin drenaje no sensible (prueba de tensión total)
Módulo de etapa de cizallamiento estático: CU: prueba triaxial no drenada consolidada con medición de la presión de poro (prueba de tensión efectiva)
Módulo de etapa de cizallamiento estático: CD: prueba triaxial drenada consolidada con medición de la presión de poro (prueba de estrés efectiva)
Módulo de prueba insaturado
Módulo de prueba K0
Normas
ASTM D-2850
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-2850-03A
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-4767
Método de prueba estándar para: prueba de compresión triaxial no drenada consolidada para suelos cohesivos.
ASTM D-5084
Métodos de prueba estándar para la medición de la conductividad hidráulica de materiales porosos saturados utilizando un permanente de pared flexible
ASTM D-7181
Método de prueba para la prueba de compresión triaxial drenada consolidada para suelos
ASTM D-7181-11
Método para prueba de compresión triaxial drenada consolidada para suelos
BS 1377-6
Métodos de prueba para suelos para fines de ingeniería civil: pruebas de consolidación y permeabilidad en células hidráulicas y con medición de presión de poros
Cen ISO/TS 17892-11
Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 11: Determinación de la permeabilidad por constante y caída de cabeza
Cen ISO/TS 17892-8
Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 8: Prueba triaxial sin agitación no sensible
Cen ISO/TS 17892-9
Investigación e pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 9: Pruebas de compresión triaxial consolidadas en suelos saturados de agua
