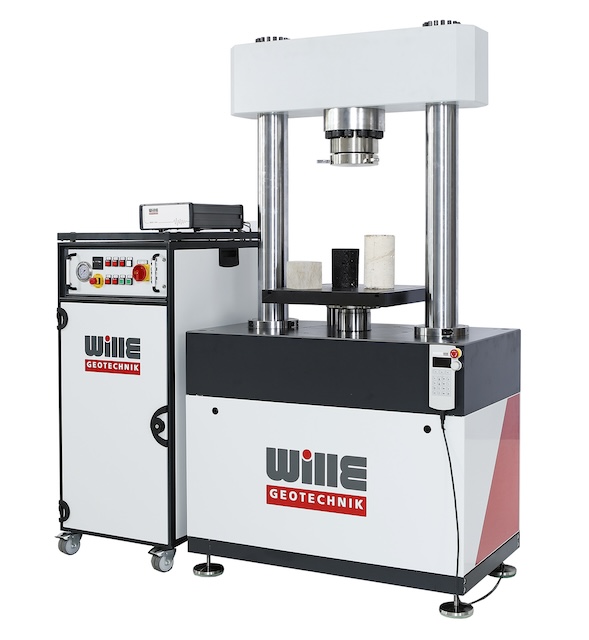

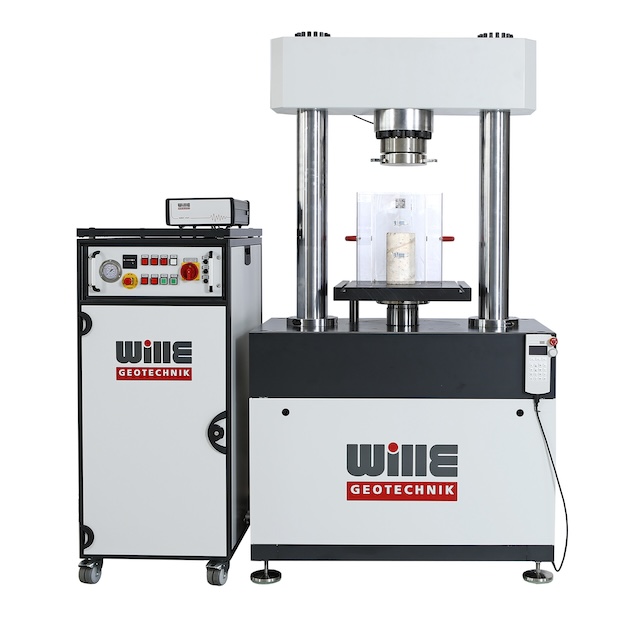

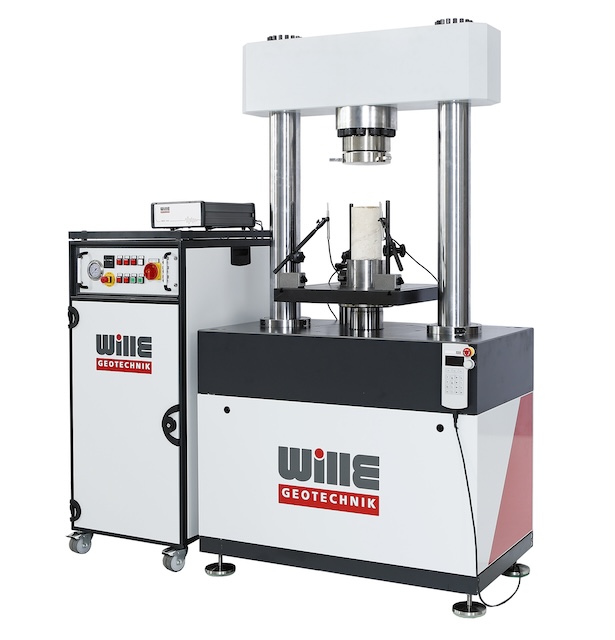

Rock Uniaxial (compresion no confinada) Sistema de prueba

Wille Geotechnik https://www.cotecno.cl/shop/wille-rock-uniaxial-unconfi-t441396-rock-uniaxial-compresion-no-confinada-sistema-de-prueba-441396 https://www.cotecno.cl/web/image/product.template/441396/image_1920?unique=f7b8ccf

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: WILLE-ROCK-UNIAXIAL-UNCONFI-T441396



Compartir

Descripción general

Este sistema de prueba de roca uniaxial está diseñado y fabricado para realizar pruebas de acuerdo con los estándares ASTM y los métodos ISRM sugeridos. El sistema incluye un marco de carga hidráulico con un paquete de potencia y aplica una carga creciente a una velocidad constante de estrés para probar varios materiales desde roca blanda (por ejemplo, arenisca) hasta roca frágil de alta resistencia o materiales de construcción.

La resistencia a la compresión es probablemente el parámetro de ingeniería de rocas más utilizado y citado. En condiciones de carga uniaxial, la tensión máxima que la muestra de roca puede sostener se conoce como resistencia a la compresión uniaxial.

La descripción más útil del comportamiento mecánico de la roca intacta es la curva completa de tensión -deformación de la prueba de resistencia a la compresión. Esta curva se puede usar para determinar los parámetros mecánicos, así como la resistencia a la compresión uniaxial, al módulo joven, la relación de Poisson y el comportamiento posterior a la falla. Este sistema modular se puede configurar con diferentes rangos de carga, marcos de carga y plantillas de prueba para diferentes diámetros de muestra.

Consulta
Obtenga catálogos generales

Características

  • Alta rigidez de 4 columnas Diseño de construcción
  • Construcción del tipo de pared disponible para mayor rigidez
  • Diferentes tamaños de cuadro y carga de 500 a 5,000 kN
  • Carga cíclica a pedido
  • Marco de carga hidráulico o servohidráulico con diferentes tamaños de marco (área de prueba)
  • Cámara de temperatura ambiental opcional para realizar pruebas uniaxiales en condiciones controladas por temperatura
  • Control dinámico de alta velocidad cerrada de carga, desplazamiento, posición y volumen o flujo
  • Software de control general flexible para procedimientos de prueba casi ilimitados de todas las aplicaciones de prueba uniaxial, triaxial y poliaxial con presión de poros y permeabilidad
  • Diferentes paquetes de prueba:
    • Paquete de prueba de compresión uniaxial
    • Paquete de prueba de tensión directa
    • Paquete de tracción indirecta (prueba brasileña)
    • Paquete de pruebas de dureza de fractura
    • Paquete de prueba de carga de puntos
  • Actualizar la posibilidad del sistema de prueba triaxial
  • Paquetes de energía hidráulica con protección contra el ruido de alta calidad, funciones de emergencia para procedimientos de prueba estática o cíclica
  • Configuración digital de parámetros PID para probar la optimización y ajuste de los parámetros

Especificaciones técnicas

Tipo de marco de carga

Hidráulico / servohidráulico

Carga de compresión

Hasta 5,000 kN

Capacidad de carga de tensión

Hasta 1.500 kN

Rigidez del marco

Hasta 10,000 kN/mm, 10 x 10^9 n/m

Ataque

50 mm (opcional hasta 150 mm)

Dureza

55 HRC / personalizado

Tamaños de muestra

Hasta Ø 150 mm



Opciones de mejora

El sistema se puede actualizar a un sistema de prueba triaxial de roca estándar utilizando una celda Hoek o una célula triaxial con diferentes tamaños de muestra. Las células triaxiales pueden ser altas, células a presión estándar o una versión de alta presión/alta temperatura.

  • Medición de la velocidad ultrasónica
  • Cámara de temperatura ambiental para realizar pruebas uniaxiales en condiciones controladas por temperatura
  • Pruebas de fluencia en muestras de roca sometidas a carga constante. Esto ayuda a determinar los parámetros a largo plazo de las muestras para el análisis de estabilidad de la estructura (por ejemplo, construcciones subterráneas).

Software

SOFTWARE GEOSYS PARA PROCEDIMIENTOS ESTÁNDAR DE PRUEBA DE PRUEBA GRATUITA DEL USUARIO Y las secuencias de prueba complejas mediante operaciones estructuradas de Windows en una interfaz gráfica de usuario. A través de una serie de menús, esto proporciona un acceso rápido a todos los controles necesarios para la configuración de las pruebas y sigue las secuencias de prueba estándar. El software puede crear un número ilimitado de etapas de prueba con parámetros interactivos y calculados para el control en tiempo real de circuito cerrado. Un número ilimitado de canales de control y medición se puede controlar simultáneamente.

  • También es posible aceptar diferentes módulos para pruebas adicionales.
  • Adquisición de datos configurable individualmente (tasa de recopilación, configuración de parámetros, tipo de grabación, por ejemplo, ASCII)
  • Alteración interactiva de los parámetros de prueba para todos los canales o dispositivos de prueba durante la prueba
  • Varias plataformas de operadores para diferentes usuarios de la configuración de parámetros del sistema, p. Configuración, parámetros PID, configuración del transductor, plausibilidad de rangos.

Normas

  • ASTM D-7012

    • Métodos de prueba estándar para la resistencia a la compresión y los módulos elásticos de las muestras de núcleo de roca intactos en diferentes estados de estrés y temperaturas

  • La barra 2521-2009

    • Método para prueba de compresión no confinada en rocas

Aplicaciones

  • La información detallada seguirá pronto
Especificación
Hasta 1.500 kN - Hasta 5; 000 kN - Hasta Ø 150 mm
Tipo de marco de carga Hidráulico / servohidráulico
Carga de compresión Hasta 5; 000 kN
Capacidad de carga de tensión Hasta 1.500 kN
Rigidez del marco Hasta 10; 000 kN / mm; 10 x 10^9 n / m
Ataque 50 mm (opcional hasta 150 mm)
Dureza 55 HRC / personalizado
Tamaños de muestra Hasta Ø 150 mm
