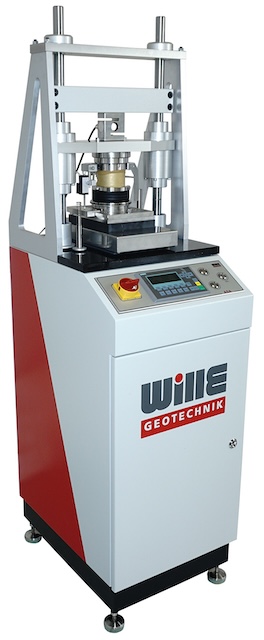

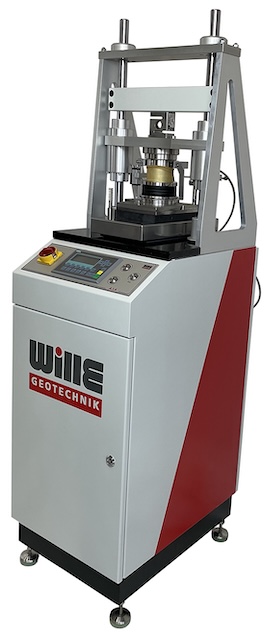

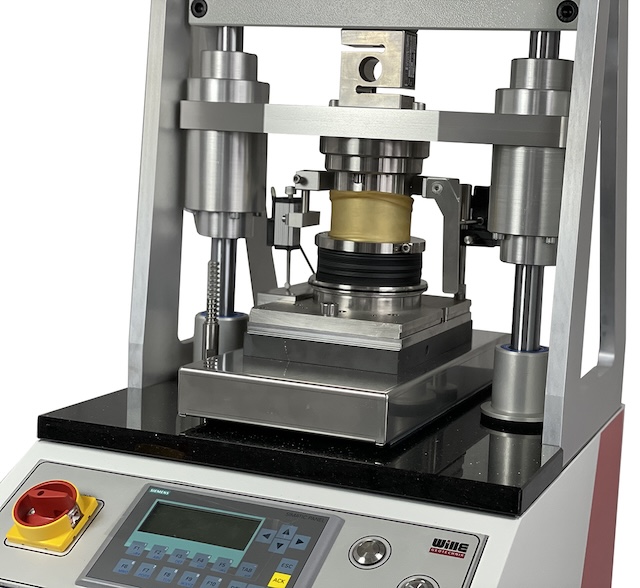

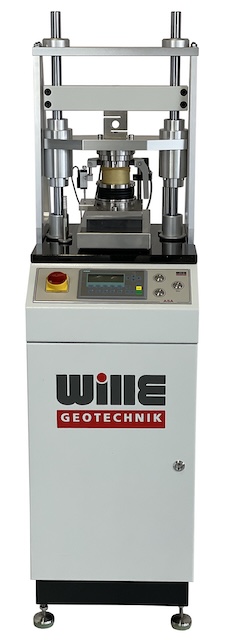

Aparato de corte simple

Wille Geotechnik https://www.cotecno.cl/shop/wille-simple-shear-systems-html-aparato-de-corte-simple-441365 https://www.cotecno.cl/web/image/product.template/441365/image_1920?unique=f7b8ccf

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: WILLE-SIMPLE_SHEAR_SYSTEMS.HTML



Compartir

Descripción general

Este aparato de prueba electromecánico independiente es un dispositivo de construcción robusto que incluye componentes mecánicos y electrónicos de alta calidad que produce resultados de pruebas repetibles y la excelente calidad lo hace adecuado para la investigación y también aplicaciones de prueba habituales.

El dispositivo brinda la posibilidad de realizar pruebas en diferentes tamaños de muestra de hasta 100 mm. Aplica cargas independientes verticales y horizontales por actuadores electromecánicos que permiten que cada eje se controle en modo de desplazamiento (tensión o velocidad), así como control de carga.

La principal ventaja del dispositivo es una prueba precisa de los parámetros del suelo sin inclinación y fricción entre los componentes de la prueba de corte. Las guías lineales dobles de alta calidad y de baja fricción utilizadas para garantizar la resistencia y la alineación sin inclinarse en direcciones normales y de corte.

La tensión normal y el esfuerzo cortante están controlados por un sistema de accionamiento electromecánico de precisión. El software Geosys en combinación con esta unidad realiza todas sus pruebas automáticamente y sin asistencia del operador durante el período de prueba.

Consulta
Obtenga catálogos generales

Características

  • Marco de carga de rigidez alta con carcasa de acero de coato de polvo y 2 columnas
  • Huella pequeña
  • Tensión normal y cortante controlada por el circuito cerrado
  • Anillos de deslizamiento de muestra de baja fricción
  • Dos puertos de poro en la parte superior e inferior para condiciones saturadas
  • Discos porosos con rugosidad diferente están disponibles, es decir, plano, surcos, crestas y alfileres incrustados
  • 2 celdas de carga para medir y controlar el circuito de la carga axial y de corte
  • 2 Transductores de desplazamiento para medir y controlar el circuito de circuito de desplazamiento axial y de corte
  • Guías lineales dobles de alta calidad y baja fricción utilizadas para garantizar la resistencia y la alineación sin inclinarse en las direcciones normales y de corte
  • Datos en tiempo real y visualización de gráficos
  • Puerto Ethernet para transferencia rápida de datos a PC
  • Controlador industrial de alta calidad con teclas de exhibición y membrana o panel táctil y visualización gráfica para el monitoreo de valores medidos y procedimientos de prueba
  • Control manual o por software/PC
  • Compatible para LabView ©
  • Software de control flexible para procedimientos de prueba casi ilimitados de todas las opciones de prueba
  • Funciones de seguridad para evitar sobrecarga y exceso de viaje

Especificaciones técnicas



Tipo de carga

Electromecánico

Fuerza normal

10kn / 20kn

Fuerza de corte

5kn / 10kn

Rango de velocidad

30 - 0.00001 mm/min

Clase de precisión

0.1%

Resolución

0.00001 KN

Max. asentamiento

25 mm

Max. Desplazamiento de corte

25 mm

Interfaz de computadora

Éternet
Tamaños de muestra

Ø 50 mm,

Ø 50,5 mm (20.00 cm²)

Ø 60 mm (28.27 cm²)

Ø 63 mm (31.2 cm²)

Ø 66.8 mm (35.0 cm²)

Ø 70 mm

Ø 71.4 mm (40 cm ²)

Ø 79 mm (50 cm²)

Ø 94.9 mm (70 cm²)

Ø 100 mm



Opciones de mejora

  • Paquete de prueba de elementos Bender
  • Prueba de cizalladura del paquete de extensión
  • Paquete de extensión para la prueba de edómetro/consolidación
  • Paquete de extensión para prueba triaxial
  • Paquete de control de temperatura para temperaturas bajas y altas para cizallamiento directo

Software

Geosys está diseñado para pruebas estáticas y dinámicas controladas de circuito cerrado para todas las aplicaciones de prueba en pruebas de material, como ondas controladas por estrés, controladas por deformación, cualquier tipo de forma de onda como seno, rectángulo, triángulo y ondas predefinidas y predefinidas

Es un software de control y adquisición de datos y también tiene diferentes módulos para ejecutar pruebas de acuerdo con ASTM u otros métodos estándar. Depende del requisito del cliente uno o varios módulos se entregarían con el software principal, como:

  • Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
  • Etapa de consolidación (etapa única, etapa múltiple o sobre modo de consolidación)
  • Prueba de tensión normal constante del módulo de corte estático
  • Prueba de altura normal constante
  • Prueba de rigidez normal constante (SNC
  • Prueba controlada por el estrés cortante
  • Control de desplazamiento de corte
  • Cálculo de tensiones de corte
  • Pruebas de fluencia

Normas

  • ASTM D-3080

    • Método de prueba estándar para la prueba de cizallamiento directo de los suelos en condiciones de drenaje consolidado

  • ASTM D-6528

    • Método de prueba estándar para: Prueba de corte simple directa sin drenaje consolidado de suelos cohesivos.

  • Cen ISO/TS 17892-10

    • Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 10: Pruebas de cizallamiento directo

  • La barra 0560

    • Método para la prueba de corte de caja directa de volumen constante consolidado en los suelos

  • La barra 0561

    • Método para la prueba de corte de caja directa de presión constante consolidada en los suelos

Aplicaciones

  • La información detallada seguirá pronto
Especificación
[WILLE - SIMPLE_SHEAR_SYSTEMS.HTML] Aparato de corte simple
Tipo de carga Electromecánico
Fuerza normal 10kn / 20kn
Fuerza de corte 5kn / 10kn
Rango de velocidad 30 - 0.00001 mm / min
Clase de precisión 0.1%
Precisión / legibilidad 0.00001 KN
Max. asentamiento 25 mm
Max. Desplazamiento de corte 25 mm
Interfaz de computadora Éternet
Tamaños de muestra Ø 50 mm; Ø 50; 5 mm (20.00 cm²) Ø 60 mm (28.27 cm²) Ø 63 mm (31.2 cm²) Ø 66.8 mm (35.0 cm²) Ø 70 mm Ø 71.4 mm (40 cm ²) Ø 79 mm (50 cm²) Ø 94.9 mm (70 cm²) Ø 100 mm
