TRIG: Visualización trigonométrica de la trayectoria del haz, profundidad, distancia de la superficie y corrección de superficie curva. Se utiliza con transductores de haz angular.
DAC: Se pueden ingresar hasta 8 puntos y utilizarlos para dibujar digitalmente una curva DAC. Referencia -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitud mostrada en %DAC, dB o %FSH.
AWS: Dimensionamiento automático de defectos de acuerdo con el código de soldadura estructural AWS D1.1.
AVG/DGS: Dimensionamiento automático de defectos utilizando los datos del palpador. Almacena hasta 64 configuraciones personalizadas.
TCG: Ganancia corregida en función del tiempo. Rango dinámico de 50 dB, 20 dB por microsegundo, hasta 8 puntos para la definición de la curva.
Modo de medición: Pulso-Eco (P-E) mide desde 0.025 pulgadas hasta 100 pies (0.63 mm a 3048 cm).
Auto-Cal: Proporciona calibración automática con dos puntos de referencia.
Modos de detección: Cruce por cero (Zero Crossing), flanco (Flank) y pico (Peak).
Congelado de pantalla (Display Freeze): Retiene la forma de onda actual en la pantalla.
Memoria de picos: Captura la amplitud máxima de la señal.
Compuerta de interfaz automática (Auto Interface Gate) - FX81-DL: Ajuste automático de la compuerta de interfaz para pruebas por inmersión (trayectoria de agua).
VIDEO
Remote Commander: El software para PC basado en Java permite la visualización y el control remotos para fines de capacitación/presentación, así como la integración de sistemas personalizados.
CARACTERÍSTICAS DEL MEDIDOR DE ESPESOR
Modos de medición (Elemento dual):
Modo Pulso-Eco (P-E): (Detección de picaduras y fallas) mide desde 0.025 pulgadas hasta 100 pies (0.63 mm a 3048 cm).
Modo Pulso-Eco con Recubrimiento (PECT): (Detección de material, recubrimiento, picaduras y fallas): Material: 0.025 pulgadas a 100 pies (0.63 mm a 3048 cm). Recubrimiento: 0.001 a 0.100 pulgadas (0.01 a 2.54 mm).
Modo Pulso-Eco con Comp. de Temp. (PETP): (Detección de picaduras y fallas) Compensación automática de temperatura; mide desde 0.025 pulgadas hasta 100 pies (0.63 mm a 3048 cm).
Modo Eco-Eco (E-E): (A través de pintura y recubrimientos) mide desde 0.050 a 4.0 pulgadas (1.27 a 102 mm). Variará según el recubrimiento.
Verificación Eco-Eco (E-EV): (A través de pintura y recubrimientos) mide desde 0.050 a 1.0 pulgadas (1.27 a 25.4 mm). Variará según el recubrimiento.
Modo Solo Recubrimiento (CT): (Espesor del recubrimiento) Mide desde 0.0005 a 0.100 pulgadas (0.0127 a 2.54 mm). El rango variará +/- dependiendo del recubrimiento.
Opción de calibración de uno y dos puntos para material y recubrimiento, o selección de tipos de materiales básicos.
Puesta a cero, reconocimiento y compensación de temperatura automáticos del palpador.
Escaneo de alta velocidad de hasta 50 lecturas por segundo.
Alarma audible con límites alto/bajo.
Modo diferencial integrado para inspecciones de control de calidad (QC).
64 configuraciones personalizadas.
TRANSDUCTORES (PALPADORES)
Línea de retardo: Tipo línea de retardo de un solo elemento de alta frecuencia para pruebas de precisión en materiales delgados.
Lápiz (Pencil): Tipo línea de retardo de un solo elemento de alta frecuencia para pruebas de materiales en áreas de acceso reducido y geometrías difíciles.
Contacto: Tipo contacto de un solo elemento para detección general de fallas con ondas longitudinales y de corte.
Dual: Tipo emisor-receptor (pitch-catch) de doble elemento para inspecciones de corrosión con ondas longitudinales y de corte.
FUENTE DE ALIMENTACIÓN
Paquete de iones de litio: 10.8 V, 2 Ah, operación típica de 18 horas.
Batería de respaldo: Respaldo de batería de emergencia. Seis celdas alcalinas de 1.5 V, NiCad AA de 1.2 V, Ni-MH AA de 1.2 V u otra fuente de alimentación equivalente. Duración de la batería (uso continuo): Alcalina (12 h), NiCad (5 h) y Ni-MH (12 h), con la configuración predeterminada.
CERTIFICACIÓN
Medidor de espesor: Calibración de fábrica trazable a NIST y MIL-STD-45662A.
Detector de fallas: Cumple con la norma EN22232-1.
GARANTÍA
2 años limitada.
REEMPLAZO

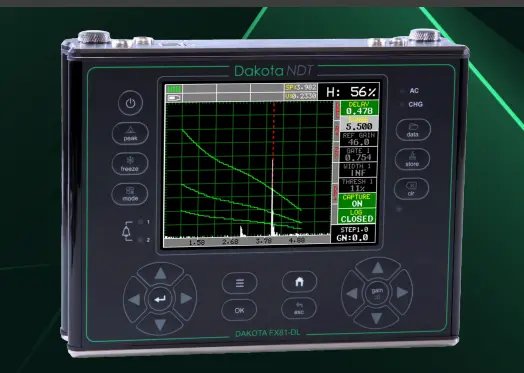

El FX81-DL reemplaza a los modelos DFX-8+ y FD800DL+.
ESPECIFICACIONES FÍSICAS
Tamaño: 8.5 Ancho x 6.5 Alto x 2.5 Profundidad en pulgadas (216 x 165 x 70 mm).
Peso: 4.5 lbs (2.04 kg), con baterías.
Carcasa: Cuerpo de aluminio extruido con tapas frontales/posteriores de aluminio niquelado (sellado con junta).
Pantalla: Pantalla a color TFT QVGA Blanview legible bajo la luz del sol (320 x 240 píxeles). Área visible de 4.54 x 3.40 pulgadas (115.2 x 86.4 mm), o 5.7 pulgadas (144.78 mm) en diagonal. Paleta de 16 colores, múltiples opciones de color y brillo variable.
Frecuencia de actualización de pantalla: 60 Hz.
Vistas de pantalla: * Detector de fallas: Onda completa, rectificada +/- o RF.
Medidor de espesor: Dígitos, rectificada +/-, RF o B-Scan.
Sincronización: Sincronización de precisión TCXO con digitalizador monodisparo de 100 MHz de 8 bits y ultra bajo consumo.
Compuertas de medición: Dos compuertas independientes (Fallas) y tres compuertas (Espesor). Inicio y ancho ajustables en todo el rango. Amplitud de 5 a 95%, en pasos de 1%. Activación positiva o negativa para cada compuerta con alarmas audibles y visuales.
Temperatura de operación: 14 a 140 °F (-10 °C a 60 °C).
Ambiental: Cumple con los requisitos IP65.
PULSADOR
Tipo de pulsador: Dos pulsadores de ráfaga de tonos (tone burst).
P.R.F. (Frecuencia de repetición de pulso): 8 a 2000 Hz en pasos seleccionables (8, 16, 32, 66, 125, 250, 333, 1000, 2000 Hz).
Voltaje del pulsador: FX81-DL 100 - 400 V.
Ancho de pulso: 40 a 400 ns. Opciones de pasos seleccionables de 40, 80 y 400 ns (etiquetados como spike [pico], thin [delgado] y wide [ancho]).
MEMORIA
Formatos de registro: Cuadrícula (alfanumérico) o secuencial (identificador automático).
Capacidad: Memoria interna de 4 Gb y externa de hasta 64 Gb.
Captura de pantalla: Captura de gráficos en mapa de bits para una documentación rápida.
Configuraciones personalizadas: 64 configuraciones de usuario.
CONEXIONES
USB: Conectividad directa a PC mediante USB 1.1.
Conector de alimentación: 12 V @ 2 A, adaptador de 100-240 VCA, 0.7 A, 50-60 Hz.
Lemo de 5 pines (incluye):
Salida RS232: Interfaz serie RS232 para PC.
FX81-DL: Para uso con codificadores (crawlers) B-Scan.
Salidas de alarma: Dos salidas de alarma independientes activadas por las compuertas.
Salida analógica: Salidas proporcionales FX81-DL (amplitud o distancia), 0-10 voltios.
Conectores de transductor: Dos LEMO 00.
RECEPTORES
Ganancia: 0 a 110 dB con resolución de 0.2 dB. Control manual y AGC (Control Automático de Ganancia).
Amortiguamiento (Damping): 50, 75, 100, 300, 600 y 1500 ohmios.
Bandas de frecuencia: FX81-DL Banda ancha 1.8 - 19 MHz (-3 dB). Seis bandas estrechas a 1 MHz, 2 MHz, 5 MHz, 10 MHz, 0.5 MHz, 15 MHz.
Linealidad horizontal: +/- 0.4% FSW (ancho total de pantalla).
Linealidad vertical: +/- 1% FSH (altura total de pantalla).
Linealidad del amplificador: +/- 1 dB.
Medición de amplitud: 0 a 100% FSH, con resolución del 1%.
Retardo: 0 - 999 pulgadas (25,375 mm) a la velocidad del acero.
CALIBRACIÓN
Calibración automática: Longitudinal (recta) o de corte (angular).
Tipos de palpadores (sondas): Contacto simple, dual, con línea de retardo y angular.
Unidades: Inglesas (in), métricas (mm) o tiempo (μs).
Velocidad: 0.0100 a 0.6300 in/μs (256–16,000 m/s).
Rango de prueba: Desde 0 a 0.076 pulgadas (1.93 mm) mínimo, hasta 1200 pulgadas (30,480 mm) máximo a la velocidad del acero. Variable de forma continua.
Desplazamiento de cero (Cero palpador): 0–999.999 μs.
Tabla de velocidad de materiales: Contiene velocidades longitudinales y de corte para una variedad de tipos de materiales.
