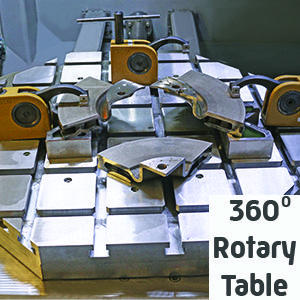

- El corte de 4 ejes es la forma más rápida de reducir las configuraciones, aumentar el rendimiento y aumentar la precisión en piezas complejas. El ángulo de la mesa giratoria se puede ajustar con una precisión de 0,1 °. Con la combinación de todos los 4 ejes, el corte se puede realizar en cualquier posición posible sin volver a sujetar.
Especificaciones técnicas
| N º de pedido | 14 87-AX-R |
|---|---|
| Modelo | 602-AX-R |
| Diámetro máximo de la rueda de corte | Ø600 mm |
| Capacidad máxima de corte, Ø | Ø225 mm |
| Capacidad máxima de corte, HxD | 100x500 mm |
| Recorrido del eje Z, (mm) | 340 mm |
| Recorrido del eje Y, (mm) | 560 mm |
| Recorrido del eje X, (mm) | 540 mm |
| Dimensión de la mesa T, (mm) | Mesa Giratoria Ø710 mm |
| Ángulo de posicionamiento de la mesa giratoria | 360 ° con precisión de 0,1 ° |
| Dimensión de la ranura en T, (mm) | 18 mm |
| Potencia del motor de corte (S1) | 15 kW |
| Velocidad de rueda variable | 600-2400 RPM |
| Medición del diámetro de la rueda | Estándar |
| Velocidad constante de la rueda periférica | Estándar |
| Velocidad de corte, (μm / s) | 20-5000 μm/s |
| Controlador de pantalla táctil HMI | 9.7 inch |
| Picar corte en eje Z | Auto |
| Corte con alimentación de mesa en eje Y | Auto |
| Corte en ángulo | Estándar |
| Corte paralelo en el eje X | Estándar |
| Corte de objetivos múltiples | Estándar |
| Mesa de corte oscilante | Estándar |
| Corte rápido por pulsos | Estándar |
| Control de alimentación inteligente | Estándar |
| Paso de corte; Corte de segmento; Corte diagonal | Estándar |
| Sistema de limpieza automática | Estándar |
| Sistema de lubricación central | Estándar |
| Tamaño, WxDxH, (cm) | 184x173x236 |
| Peso | 1600 kgs |
| Unidad de refrigeración por recirculación | 200 lt |
Accesorios
Accesorios
| GR 0928 | Paquete de software para métodos de corte opcionales; |
| Corte diagonal | |
| Paso de corte | |
| Corte de segmento | |
| Corte combinado |
Fuente de alimentación para SERVOCUT 602
| GR 1226 | Kit de transformador para voltaje de red de 200-240 VCA, trifásico, 50/60 Hz |
Sistemas de refrigeración para SERVOCUT 602
| GR 1530 | Tanque de refrigeración de recirculación, 200 lt, para SERVOCUT 602 |
| YM 8816 | Láminas de filtro fino para tanque de enfriamiento de recirculación (GR 1530), 10 uds. |
| GR 1559 | Sensor de nivel de refrigerante para recirculación del tanque de enfriamiento Informa al operador cuando el nivel de refrigerante es insuficiente. |
| GR 1540 | Varilla colectora magnética para tanque de enfriamiento de recirculación |
| GR 0591 | Unidad de Filtro de Banda BANDCOOL para SERVOCUT 602 Transportador de filtro de banda para la recogida y eliminación automática de virutas, con capacidad de 150 lt., Con indicador de nivel de fluido, sistema completo sobre ruedas, con kit de conexión. 400 V, trifásico, 50 Hz |
| YM 8877 | Rollo de filtro para BANDCOOL, 50 m, SERVOCUT 602 |
Accesorios para SERVOCUT 602
| GR 0134 | FILTRO DE HUMOS Separador centrífugo para SERVOCUT 602 Elimina la neblina de refrigerante para una mejor iluminación y visualización (se debe pedir simultáneamente junto con el pedido de la máquina) |
| YM 8836 | Kit de filtro de repuesto para FUMEFILTER (GR 0134) |
| GR 0135 | Unidad de alineación láser (se debe pedir simultáneamente junto con el pedido de la máquina) |
| GR 0136 | Sistema de Lubricación Central con ciclo de mantenimiento programable (Debe solicitarse simultáneamente junto con el pedido de la máquina) |
| GR 0137 | AUTOCLEAN Sistema de limpieza automática para cámara de corte (Debe solicitarse simultáneamente junto con el pedido de la máquina) |
| GR 0140 | Baliza de advertencia de 3 luces con señal acústica (a pedir simultáneamente con el pedido de la máquina) |
Dispositivos de sujeción para SERVOCUT 602
| GR 0610 | Dispositivo de sujeción mecánica |
| GR 0611 | Dispositivo de sujeción en serie para sujetar varias muestras de 1 a 4 |
| GR 0613 | Dispositivo de sujeción de precisión angular en dirección de 3 ejes |
| 15 06 | MBU 1031 Dispositivo de sujeción vertical con zapata de sujeción, altura de sujeción hasta 115 mm. |
| 15 07 | Bloque de altura MK 10 22, 70 mm |
| GR 0037 | Juego de llaves de cadena con bloque de anclaje |
| 15 00 | Bloque en V para sujetar piezas sobre las ranuras de la mesa |
| GR 0615 | Soporte en V ajustable, pequeño (rango de altura: 57-67 mm) |
| GR 0616 | Soporte en V ajustable, mediano (rango de altura: 65-85 mm) |
| GR 0617 | Soporte en V ajustable, grande (rango de altura: 85-115 mm) |
| GR 0618 | Soporte en V ajustable, extra grande (rango de altura: 115-155 mm) |
Kit de repuestos para SERVOCUT 602
| GR 1966 | Juego recomendado de repuestos, SERVOCUT 602 |
Consumibles
| TRENO-NF | 19-090 | Ø 500 mm, para aceros no ferrosos |
| TRENO-M | 19-092 | Ø 500 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-093 | Ø 500 mm, para aceros duros> 50-60 HRC < |
Discos de corte abrasivos de la serie Treno (paquete de 5)
| TRENO-M | 19-097 | Ø 600 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-098 | Ø 600 mm, para aceros duros> 50-60 HRC < |
Fluido de corte
| METCOOL | 19-902 | Aceite soluble ecológico, 5 lt. |
| METCOOL II | 19-905 | Aceite soluble ecológico, 1 lt. |
| METCOOL-NF | 19-906 | Aceite soluble ecológico, 5 lt. Protección perfecta contra la corrosión para metales reactivos como cobre, latón, cobalto, aluminio, carburo de tungsteno, etc. |
