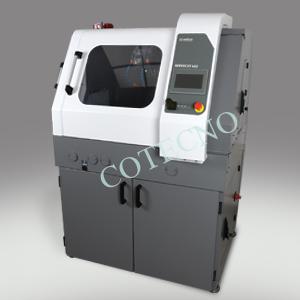

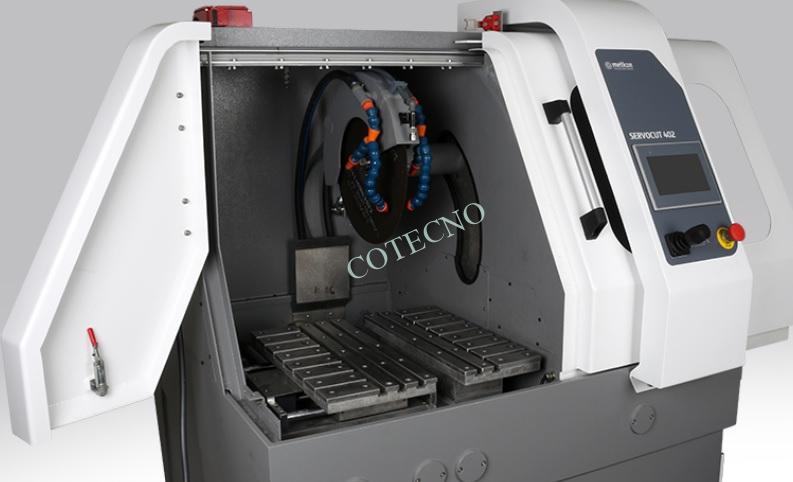

Con sistema de freno electrónico, capacidad de corte hasta 150/130 mm material macizo, con discos de corte hasta Ø400 / 350mm, doble ranura en T mesa (solo dirección Y) de acero inoxidable, parte inferior como fundición de base de aleación resistente, acceso extraordinario para un fácil manejo con puertas corredizas y aberturas laterales, con métodos de corte extra avanzados: “Rápido Corte por pulsos, corte por oscilación de la mesa, corte instantáneo, corte por picado automático, corte automático por alimentación de la mesa, corte por joystick “Listo para funcionar. Sin dispositivos de sujeción, sin tanque de enfriamiento de recirculación.
Incluye un conjunto estándar de consumibles de corte compuesto por;
- Un surtido de 20 discos de corte de 400 mm de diámetro.
- 5 litros de líquido refrigerante Metcool.
- 400 V, trifásico, 50/60 Hz.
Especificaciones técnicas
| N º de pedido | 15 67 | 15 67-AX |
| Modelo | 402-AA | 402-AA-AX |
| Diámetro máximo de la rueda | Ø400 mm | Ø400 mm |
| Capacidad máxima de corte, Ø | Ø150 mm | Ø150 mm |
| Capacidad máxima de corte, HxD | #85x350 mm | #85x350 mm |
| Recorrido del eje Z, (mm) | 255 | 255 |
| Recorrido del eje Y, (mm) | 300 | 300 |
| Recorrido del eje X, (mm) | - | 150 |
| Dimensión de la mesa T, (mm) | 550x484 | (446+150)x484 |
| Dimensión de la ranura en T, (mm) | 12 mm | 12 mm |
| Potencia del motor de corte (S1) | 7.5 kW | 7.5 kW |
| Velocidad de la rueda, RPM | 600-3200 | 600-3200 |
| Velocidad de corte, (µm / s) | 20-5000 | 20-5000 |
| Pantalla táctil HMI | 7 inch | 7 inch |
| Corte de corte, eje Z | Auto | Auto |
| Corte de alimentación de mesa, eje Y | Auto | Auto |
| Corte paralelo, eje X | - | Auto |
| Mesa de corte oscilante | Estándar | Estándar |
| Corte rápido por pulsos | Estándar | Estándar |
| Control de alimentación inteligente | Estándar | Estándar |
| Paso de corte; Corte de segmento; Corte diagonal | Opcional | Opcional |
| Sistema de limpieza automática | Opcional | Opcional |
| Tamaño WxDxH, (cm) | 114x112x169 | 114x112x169 |
| Peso | 600 kgs | 600 kgs |
| Unidad de refrigeración por recirculación | 135 lt | 135 lt |
Accesorios
Métodos de corte adicionales para SERVOCUT 402
| GR 0925 | Paquete de software para métodos de corte opcionales; |
| Corte diagonal | |
| Paso de corte | |
| Corte de segmento | |
| Corte combinado |
Fuente de alimentación para SERVOCUT 402
| GR 1224 | Kit de transformador para voltaje de red de 200-240 VCA, trifásico, 50/60 Hz |
Sistemas de refrigeración para SERVOCUT 402
| GR 1544 | Tanque de refrigeración de recirculación, 135 lt, para SERVOCUT 502/402 |
| YM 8815 | Láminas de filtro fino para tanque de enfriamiento de recirculación (GR 1544), 10 uds. |
| GR 1559 | Sensor de nivel de refrigerante para recirculación del tanque de enfriamiento Informa al operador cuando el nivel de refrigerante es insuficiente. (para modelos MA y AA) |
| GR 1540 | Varilla colectora magnética para tanque de enfriamiento de recirculación |
| GR 1560 | Unidad de filtro de banda BANDCOOL para SERVOCUT 502/402/302 Transportador de filtro de banda para la recogida y eliminación automática de virutas, con capacidad de 115 lt, con indicador de nivel de fluido, sistema completo sobre ruedas, con kit de conexión. 400 V, trifásico, 50 Hz |
| YM 8878 | Rollo de filtro para BANDCOOL, 50 m, SERVOCUT 302/402/502 |
Accesorios para SERVOCUT 402
| GR 1682 | Separador centrífugo FUMEFILTER para SERVOCUT 402 Elimina la neblina de refrigerante para una mejor iluminación y visualización (se debe pedir simultáneamente junto con el pedido de la máquina) |
| YM 8833 | Kit de filtro de repuesto para FUMEFILTER (GR 1682) |
| GR 0139 | AUTOCLEAN Sistema de limpieza automática para cámara de corte (Debe solicitarse simultáneamente junto con el pedido de la máquina) |
| GR 0140 | Baliza de advertencia de 3 luces con señal acústica (a pedir simultáneamente con el pedido de la máquina) |
| GR 0125 | Unidad de alineación láser (a pedir junto con el pedido de la máquina) |
| GR 1707 | Sistema de accionamiento de mesa manual / automático con embrague electromagnético (eje y) (se debe pedir simultáneamente junto con el pedido de la máquina) |
| GR 0992-01 | Juego de bridas de mayor diámetro, Ø133 mm |
| GR 0997 | Caja de extensión para cortar muestras largas desde la abertura del lado izquierdo, 50 cm de longitud, para SERVOCUT 402 |
Dispositivos de sujeción para SERVOCUT 402
| GR 0029 | Conjunto de tornillo de banco de sujeción de acción rápida, derecho, para SERVOCUT 402 (acero inoxidable) |
| GR 0030 | Conjunto de tornillo de banco de sujeción de acción rápida, izquierdo, para SERVOCUT 402 (acero inoxidable) |
| GR 0154 | Conjunto de tornillo de banco compacto, con resorte, para SERVOCUT 402 (acero inoxidable) |
| 15 02 | Dispositivo de sujeción vertical MBU 1031 con zapata de sujeción, altura de sujeción hasta 115 mm. |
| 15 04 | Bloque de altura MK 10 22, 70 mm |
| GR 0310 | Tornillo de sujeción para el corte longitudinal de tornillos, rótulas, tubos, etc. de 60 a 100 mm de longitud |
| GR 0312 | Tornillo de sujeción para el corte longitudinal de tornillos, rótulas, tubos, etc. de 90 a 150 mm de longitud |
| GR 0609 | Dispositivo de sujeción en serie para sujetar varias muestras de 1 a 2 |
| GR 0612 | Dispositivo de sujeción de precisión angular en dirección de 3 ejes |
| GR 0033 | Juego de llaves de cadena con bloque de anclaje |
| 15 00 | Bloque en V para sujetar piezas sobre las ranuras de la mesa |
| GR 0615 | Soporte en V ajustable, pequeño (rango de altura: 57-67 mm) |
| GR 0616 | Soporte en V ajustable, mediano (rango de altura: 65-85 mm) |
| GR 0617 | Soporte en V ajustable, grande (rango de altura: 85-115 mm) |
| GR 0618 | Soporte en V ajustable, extra grande (rango de altura: 115-155 mm) |
Kit de repuestos para SERVOCUT 402
| GR 1964 | Conjunto recomendado de piezas de repuesto, SERVOCUT 402 |
Consumibles
Discos de corte abrasivos de la serie Treno (paquete de 10)
| TRENO-NF | 19-060 | Ø 350 mm, para aceros no ferrosos |
| TRENO-M | 19-062 | Ø 350 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-063 | Ø 350 mm, para aceros duros> 50-60 HRC < |
| TRENO-SS | 19-064 | Ø 350 mm, para aceros muy duros> 60 HRC |
| TRENO-NF | 19-070 | Ø 400 mm, para aceros no ferrosos |
| TRENO-M | 19-072 | Ø 400 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-073 | Ø 400 mm, para aceros duros> 50-60 HRC < |
| TRENO-SS | 19-074 | Ø 400 mm, para aceros muy duros> 60 HRC |
Discos de corte de diamante (1 pieza) para METACUT y SERVOCUT
| DIMOS | 19-400 | Discos de corte de diamante ø 400 (adheridos con metal, alta concentrado.) |
| DIMOS | 19-401 | Discos de corte de diamante ø 400 (Resina adherida, alta concentrado) |
Fluido de corte
| METCOOL | 19-902 | Aceite soluble ecológico, 5 lt. |
| METCOOL II | 19-905 | Aceite soluble ecológico, 1 lt. |
| METCOOL-NF | 19-906 | Aceite soluble ecológico, 5 lt. Protección perfecta contra la corrosión para metales reactivos como cobre, latón, cobalto, aluminio, carburo de tungsteno, etc. |
Características
Tamaño reducido, de gran capacidad de corte ¡Potente motor de corte! Enfriamiento y filtración eficiente de muestras
Corte instantáneo (velocidad de avance automático) Corte con joystick Métodos de corte avanzados
Corte rápido por pulsos Mesa de corte oscilante Corte combinado
Fácil operación con pantalla táctil y joystick Juego de varillas colectoras magnéticas Unidad de eliminación de humos, y neblina
