Handyscope HS6 DIFF - 1000XMESG[/vc_column_text]
Las potentes capacidades del analizador EMI Handyscope HS6 DIFF - 1000XMESG le brindan al usuario la posibilidad de realizar rápidamente una buena prueba de cumplimiento EMI. Con esta prueba rentable, se ahorra tiempo y dinero al evitar visitas adicionales a las costosas instalaciones de prueba de EMC. El juego de sondas EMI suministrado TP-EMI-HS6 contiene tres sondas de campo magnético (campo H) y una sonda de campo eléctrico (campo E). El trípode asegura que las sondas se puedan colocar correctamente en el objeto bajo prueba.

El analizador EMI del Handyscope HS6 DIFF - 1000XMESG tiene una opción de ventana múltiple. En cada ventana, se muestra simultáneamente el espectro total o una parte seleccionada del espectro. Un analizador de espectro de RF estándar tiene la desventaja de tener solo una pantalla, en la que no es posible acercar simultáneamente varias partes diferentes de la señal. Con la opción de pantalla múltiple del Handyscope HS6 DIFF - 1000XMESGEl analizador EMI que visualiza múltiples partes del espectro al mismo tiempo es fácil. Esto le da al usuario una mejor comprensión de las señales que se analizan. Además del espectro, también es visible una señal en el dominio del tiempo, lo que permite analizar la forma de la señal al mismo tiempo. La opción de visualización múltiple también está disponible para la señal de dominio de tiempo.

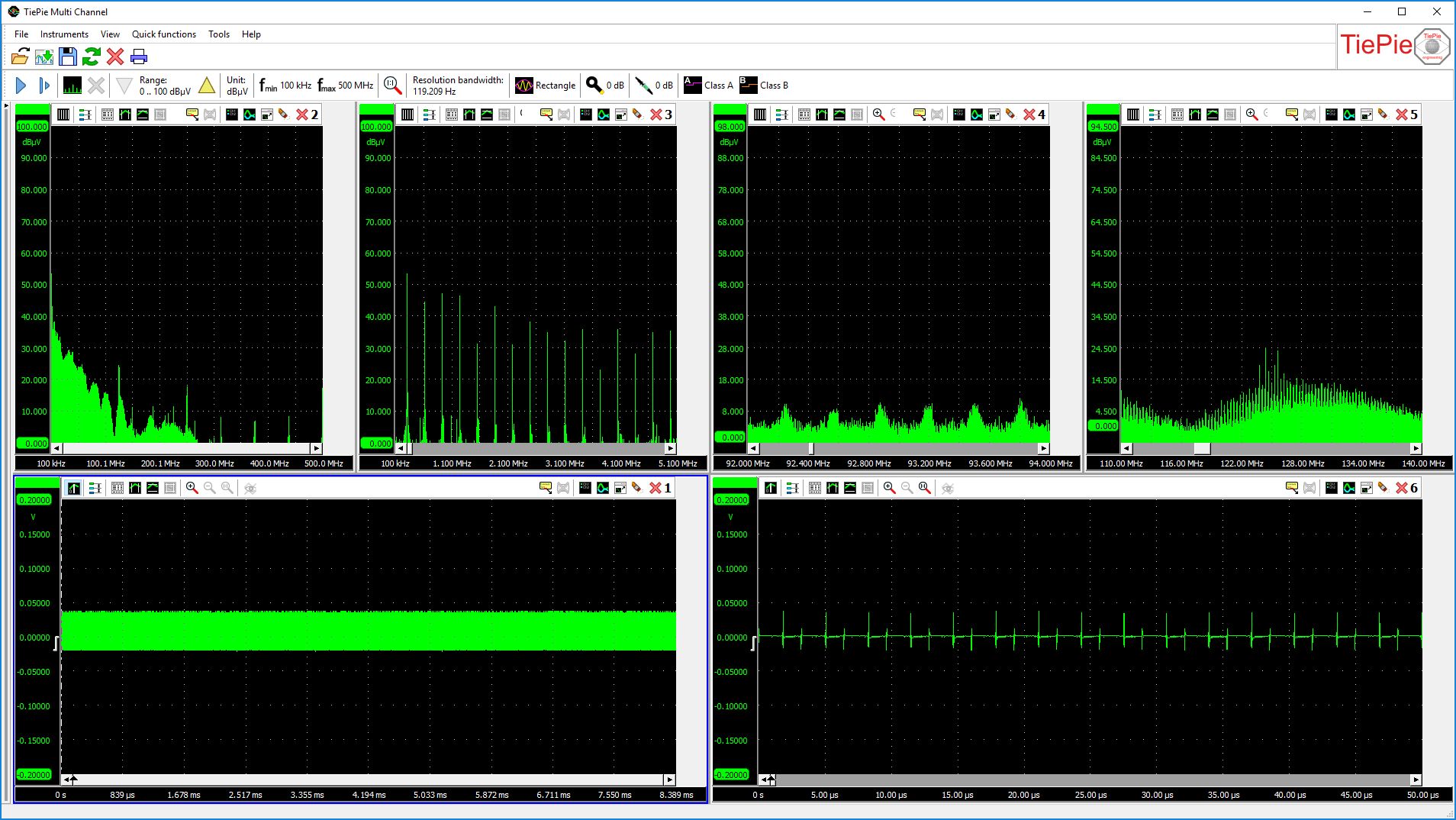

Figura 2: Arriba: un espectro total de 0 Hz a 500 MHz y 3 pantallas con partes ampliadas del espectro en vivo. Abajo: la señal de dominio de tiempo total y una parte ampliada de la señal de dominio de tiempo, en vivo con el espectro.[/vc_column_text]El analizador Handyscope HS6 DIFF - 1000XMESG EMI tiene un ancho de banda de muy baja resolución de hasta 7,45 Hz (en un intervalo de 500 MHz), que es único en su clase. Como resultado, los detalles en cada parte del espectro se pueden analizar a fondo.
Nota : Un ancho de banda de resolución de 7.45 Hz en un lapso de 500 MHz da un total de 67,108,864 componentes espectrales. Cuando su pantalla tiene 1920 píxeles de ancho, necesita 34,952 pantallas para mostrar el espectro completo 1: 1. ¡34,952 pantallas con un ancho de 50 cm (23 pulgadas en diagonal) cada una, da un ancho total de pantalla de 17.47 km (10.85 millas)! Por lo tanto, si amplía 35,000 veces, obtendrá los componentes espectrales 1: 1 en su pantalla. Eso es excepcional para un analizador EMI y hace que cada componente de frecuencia sea muy visible.
El amplio rango dinámico de 140 dB permite la medición de una amplia variedad de frecuencias de interferencia. Las líneas de límite estándar según EN61326-1: 2006 / EN55011: 2007 pueden activarse o desactivarse. El ancho de banda de resolución y el rango de frecuencia se pueden seleccionar individualmente.
Hay tres modos de funcionamiento: Normal, Promedio y Max Hold. El modo normal muestra el espectro de la traza fuente. El modo de promedio es efectivo para reducir el ruido de la señal, para ver más detalles armónicos o de portadora. Puede seleccionar el número de espectros a promediar. Max Hold muestra el nivel máximo que alcanza la señal y es útil para mediciones de frecuencia en las que muestra el historial de valores máximos en el eje de frecuencia. El historial de promedio y retención máxima se puede borrar manualmente para comenzar una nueva medición.
Con las amplias capacidades de marcadores en el gráfico, se pueden medir varios aspectos del espectro.
La unidad de amplitud se puede configurar en dB, dBv, dBmV, dBµV, dBµV (a 10m) y dBm. El rango de amplitud se puede configurar en uno de tres rangos: 0 a 100 dBµV, 20 a 120 dBµV o 40 a 140 dBµV. Para una medición precisa de la amplitud, se usa una ventana superior plana por defecto. Además de la ventana superior plana, se pueden seleccionar otras ocho ventanas.
El analizador EMI también se puede utilizar como analizador de espectro normal. Con una antena bicónica o antena Combilog se puede medir un espectro de 10 MHz a 500 MHz.

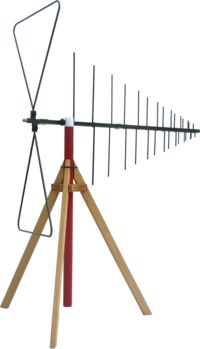

Figura 3: Antena Combilog

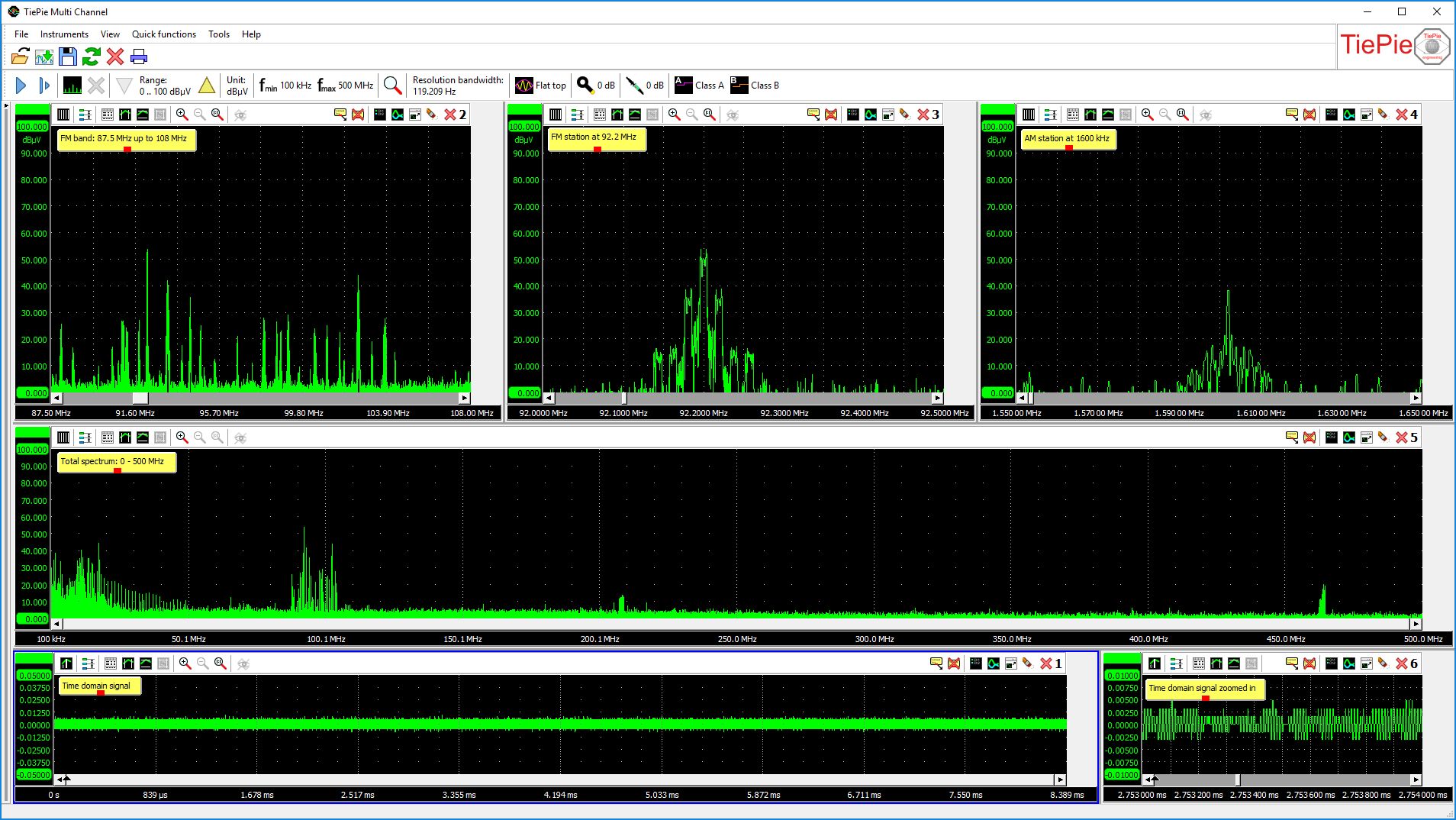

La Figura 4 muestra un espectro medido con una antena Combilog que se colocó afuera. Junto al espectro completo de 0 Hz a 500 MHz, también hay una vista con la banda FM de 87.5 MHz a 108 MHz, una estación de radio FM a 92.2 MHz e incluso una estación de radio AM a 1600 kHz. También se muestra la señal del dominio del tiempo, así como un zoom en parte de la señal del dominio del tiempo. Todas las ventanas son en tiempo real y las correlaciones entre diferentes frecuencias y la señal del dominio del tiempo se pueden ver convenientemente. La función de ventana múltiple del analizador EMI ofrece al usuario capacidades ilimitadas de análisis y visualización.

Figura 4: Usando el botón Configuración rápida, el analizador EMI puede controlarse rápida y fácilmente.

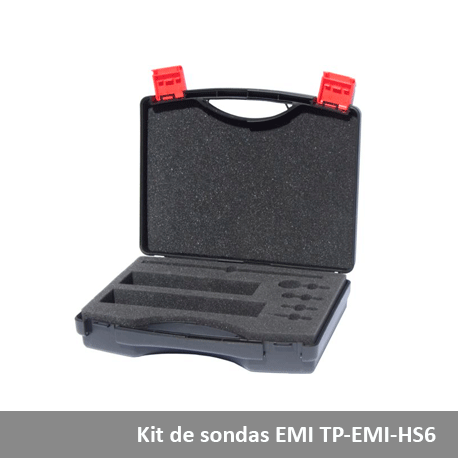

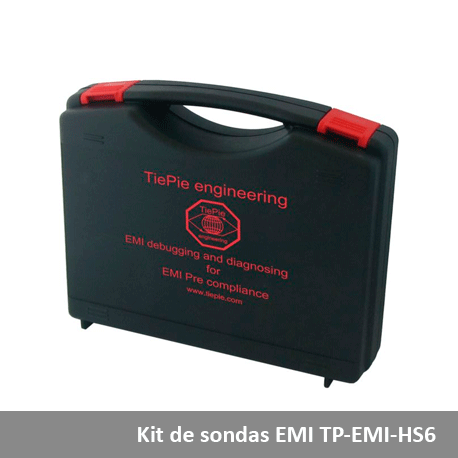

[/vc_column_text][/tab]El kit de sondas EMI TP-EMI-HS6 es un conjunto completo de sondas, convenientemente embalado en un estuche de transporte.

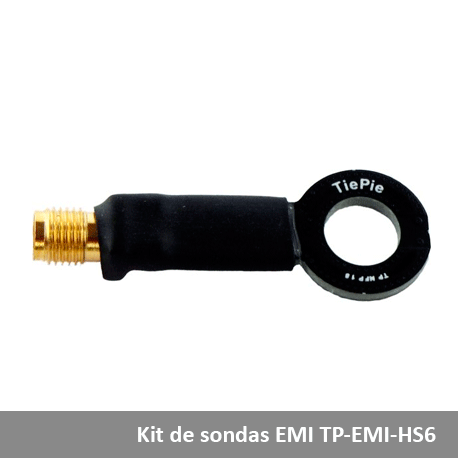

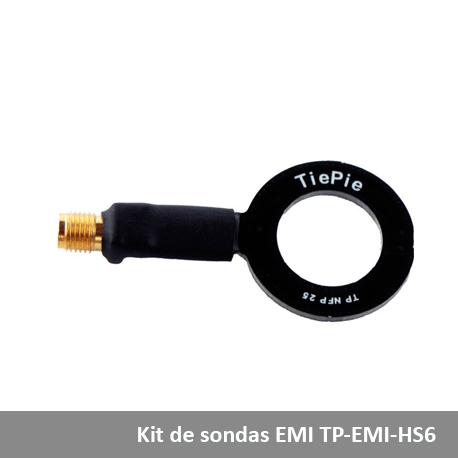

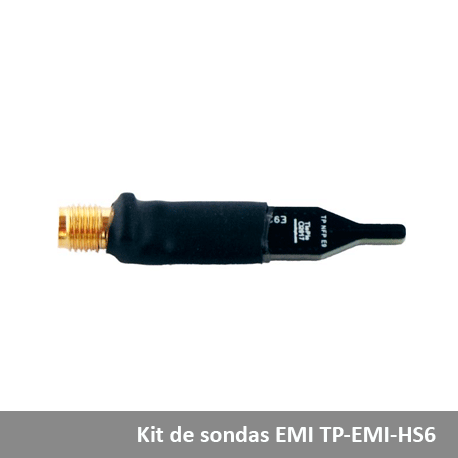

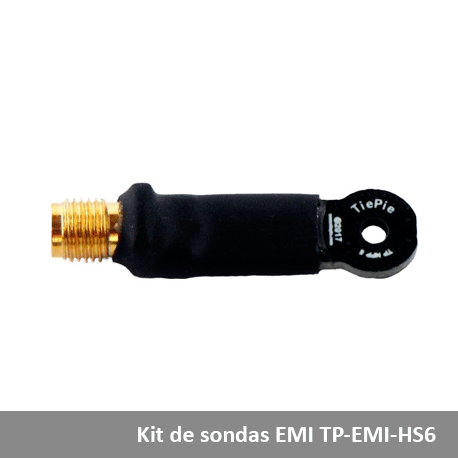

El kit contiene tres sondas de campo H de diferentes tamaños y una sonda de campo E.

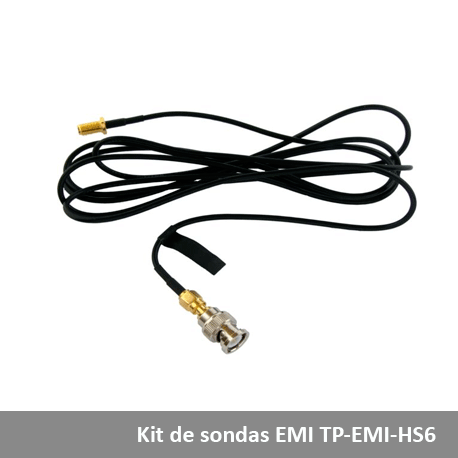

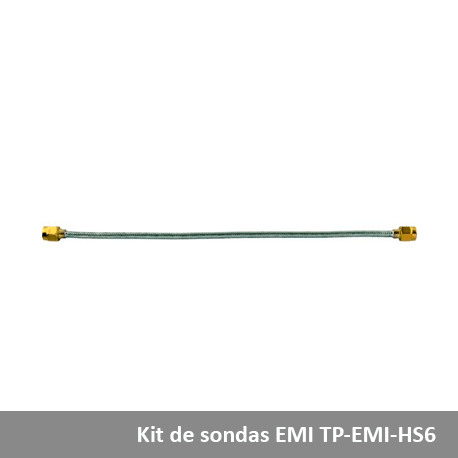

Para conectar las sondas al osciloscopio, se incluye un cable de antena semi flexible corto y un cable de antena flexible largo.

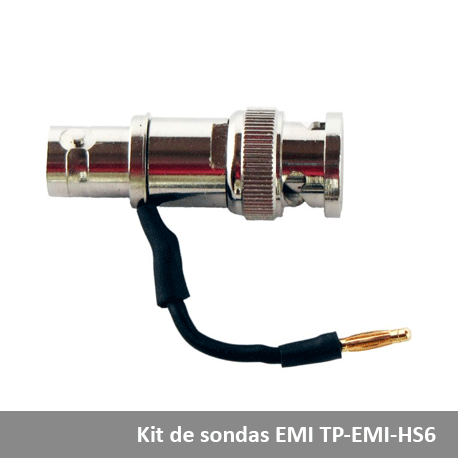

Para una conexión a tierra y una terminación adecuadas, también se incluye un terminador con conexión a tierra de 50 ohmios.

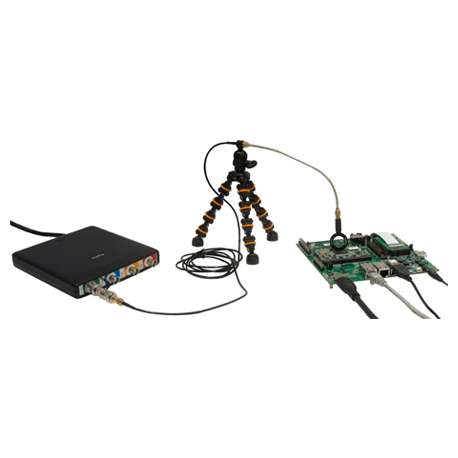

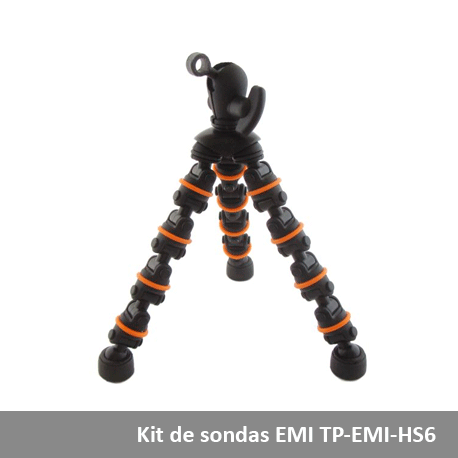

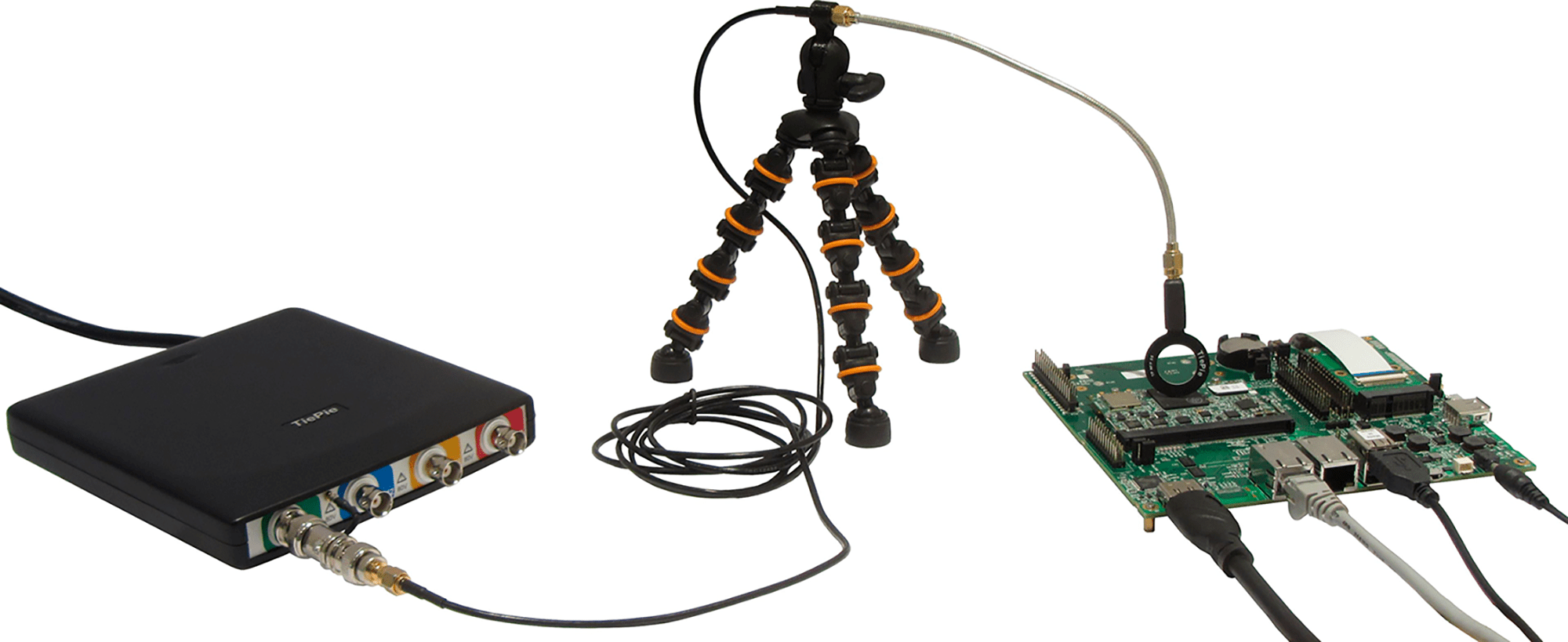

El trípode permite el posicionamiento exacto de la sonda cerca del sujeto de prueba.
[/vc_column_text]

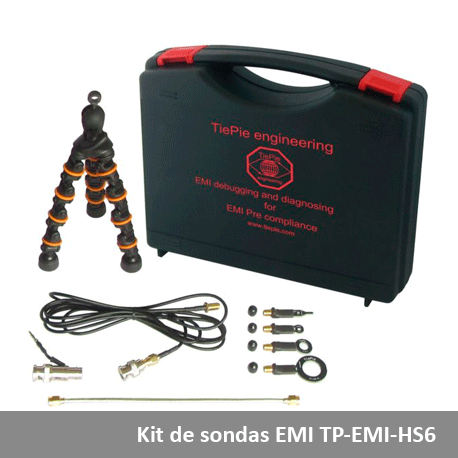

Kit de sondas EMI TP-EMI-HS6 contenido:
[/vc_column_text][/tab]El analizador EMI Handyscope HS6 DIFF - 1000XMESG consta de un Handyscope HS6 DIFF - 1000 con la opción E instalada. La opción E también requiere que se instalen las opciones XM (memoria extendida) y G (SafeGround).
Los siguientes modelos Handyscope HS6 DIFF con opción E están disponibles:
[/vc_column_text]
[/vc_column_text]Con la opción E instalada, el Handyscope HS6 DIFF tiene una conexión a tierra adicional al lado de la entrada del Canal 1. La opción E también incluye el conjunto de sonda EMI TP-EMI-HS6.

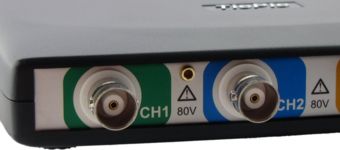

Figura 5: Conexión a tierra adicional, un conector hembra dorado de 2 mm, para el canal 1.
[/vc_column_text][/tab][/tabbed_section][/vc_column]
