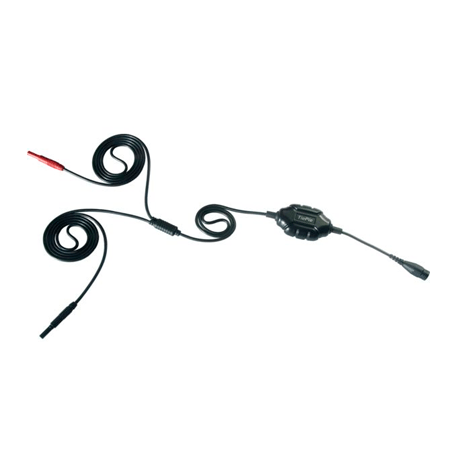

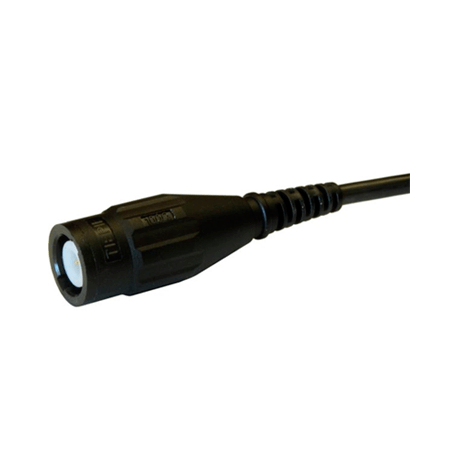

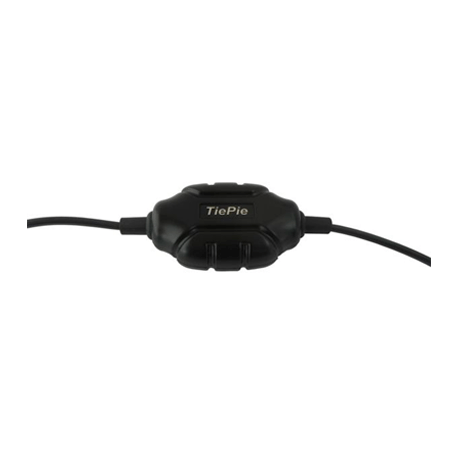

El atenuador diferencial TP-DA25 es un atenuador diferencial 1:25, combinado con un cable de medición diferencial de bajo ruido. Está especialmente diseñado para usarse con el Handyscope HS6 DIFF , para medir altos voltajes.

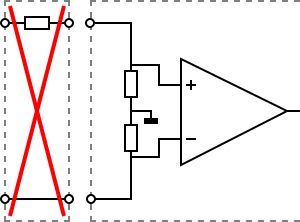

Debido a las entradas diferenciales del osciloscopio, no se puede usar un atenuador estándar o una sonda de osciloscopio atenuante sin introducir errores de medición. En cambio, se requiere un atenuador diferencial.

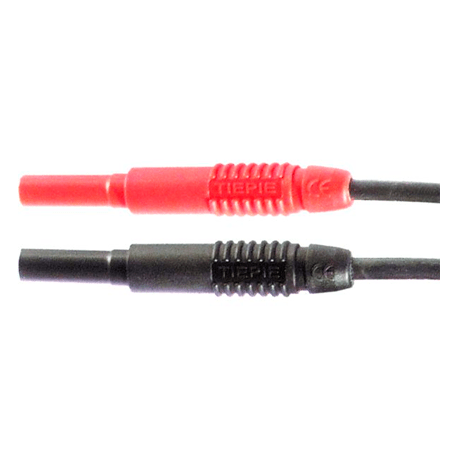

El atenuador diferencial TP-DA25 simplemente se puede colocar directamente en la entrada del osciloscopio y las sondas de prueba directamente en los enchufes tipo banana de 4 mm al final del cable de medición. El atenuador diferencial TP-DA25 tiene un diseño pasivo y no requiere batería.[/vc_column_text]Las entradas del Handyscope HS6 DIFF son diferenciales. Un atenuador estándar o una sonda de osciloscopio atenuante solo tiene atenuación en una ruta de señal, pero la entrada diferencial requiere atenuación en ambas rutas de señal. Por lo tanto, no se puede usar un atenuador estándar o una sonda de osciloscopio atenuante sin introducir errores de medición.

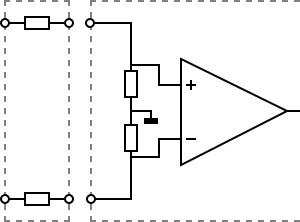

En cambio , se requiere un atenuador diferencial como el atenuador diferencial TP-DA25 , que tiene atenuación en ambas rutas de señal.
Baja sensibilidad al ruido
Una entrada diferencial también significa que ambos lados de la entrada tienen una alta impedancia. No hay conexión a tierra como en los osciloscopios convencionales que se usan con cables coaxiales. El uso de un cable coaxial en el Handyscope HS6 DIFF daría lugar al alcance de una gran cantidad de interferencia externa.
El atenuador diferencial especialmente diseñado TP-DA25 tiene una alta relación de rechazo de modo común (CMRR), es muy insensible a las señales interferentes externas. Los dos extremos se pueden colocar a una distancia de más de dos metros, mientras se detecta muy poca interferencia. Con un osciloscopio convencional con una sonda de osciloscopio estándar, esto no es posible. La distancia máxima entre el lado positivo y el suelo generalmente se limita a aproximadamente 20 cm. Y estos 20 cm son muy susceptibles a la interferencia. El atenuador diferencial TP-DA25 para el Handyscope HS6 DIFF no tiene esta desventaja. La interferencia externa está muy bien suprimida por la construcción especial deAtenuador diferencial TP-DA25 . Ahora es posible medir entre dos puntos distantes.
