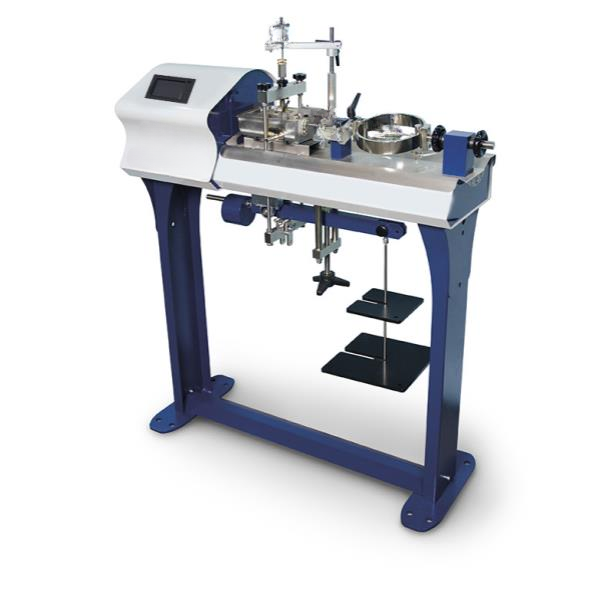

Maquina de ensayo de corte directo manual

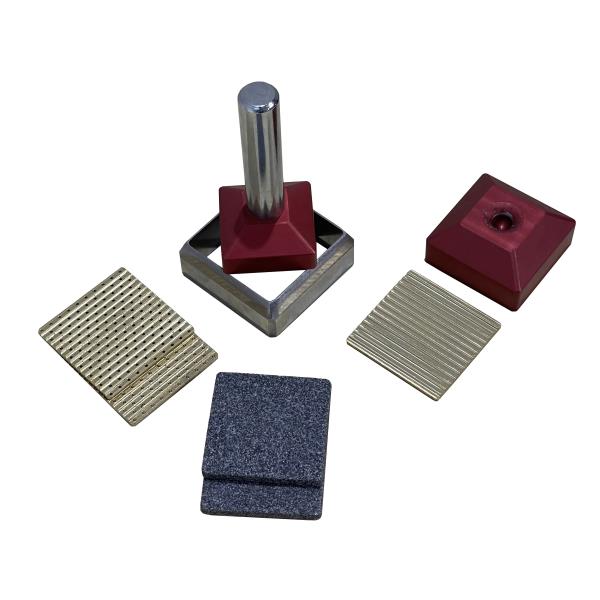

La prueba mide la resistencia al corte consolidada drenada de un suelo mediante corte directo. La máquina de ensayo de corte directo manual está motorizada con un servomotor y sus sensores de medición están conectados electrónicamente a una unidad de lectura digital para obtener lecturas precisas. Se suministra de serie con un soporte de carga y un dispositivo de carga de palanca integrado con relaciones de 9:1, 10:1 y 11:1. El brazo de carga, utilizado para amplificar la carga vertical sobre la caja de corte, soporta hasta 50 kg. La carga total sobre la muestra puede alcanzar hasta 5 kN. La máquina de corte es accionada por un servomotor de alta resolución y una caja reductora. La velocidad es totalmente variable en el rango de 0,00001 a 9,9999 mm/min. Se utiliza un anillo de carga de 5 kN para la medición de la carga. Se emplean sensores de desplazamiento con sensibilidades de 10 x 0,01 mm y 30 x 0,01 mm para las mediciones de desplazamiento vertical y horizontal, respectivamente. Los límites de desplazamiento se controlan mediante un interruptor de límite. La caja de corte de la máquina realiza ensayos con muestras cuadradas de 60 mm y 100 mm, redondas de 60 mm y 100 mm de diámetro, y redondas de 2,5 pulgadas de diámetro. Todos los conjuntos de la caja de corte pueden contener agua alrededor de la muestra. Los conjuntos constan de una caja de corte con paredes rígidas cuadradas, una almohadilla de carga vertical con cara posterior ranurada, una placa de retención ranurada, dos placas porosas, una rejilla plana, dos rejillas perforadas y software. La máquina de ensayo de corte directo se suministra con un juego de pesas ranuradas de 50 kg. El conjunto de la caja de corte, la cortadora de muestras y el carro de extrusión deben solicitarse por separado según el tamaño de la muestra. Normas: ASTM D3080; BS 1377:7; AASHTO T236; CEN-ISO/TS 17892-10
