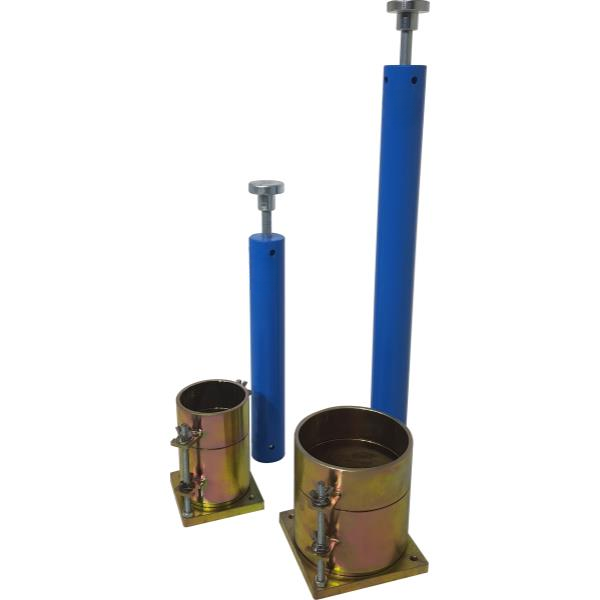

Se utiliza para determinar la relación entre el contenido de humedad y la densidad de suelos compactados. Está fabricado en acero galvanizado e incluye collar, cuerpo del molde y placa base. Los apisonadores se utilizan para compactar la muestra de suelo en los moldes Proctor y también están fabricados en acero galvanizado. Existen diferentes modelos que cumplen con las normas pertinentes.
Normas: ASTM D698, D1557, D558; AASHTO T99, T180, T134; EN 12386-2, 13286-4; BS 1377:4; BS 1924:2
Especificaciones Técnicas
Código
Descripción
Standard
Internal Diameter (mm)
Body Height (mm)
Volume (cm³)
Peso (kg)
B2-01-03-0190-01
Standard Proctor Mould
ASTM / AASHTO / CNR
101.6 ± 0,4
116,4 ± 0,5
944 ± 14
4,5
B2-01-03-0190-02
Modified Proctor Mould
ASTM / AASHTO/ CNR
152.4 ± 0,7
116,4 ± 0,5
2124 ± 25
7,5
B2-01-03-0190-03
A Type Standard Proctor Mould
EN
100 ± 1
120 ± 1
942
5
B2-01-03-0190-05
B Type Modified Proctor Mould
EN
150 ± 1
120 ± 1
2120
8
B2-01-03-0190-07
1 Liter Standard Proctor Mould
BS, TS 1900-1
105 ± 0,5
115,5 ± 0,5
1000
5
B2-01-03-0190-08
Modified Proctor Mould
BS, TS 1900-1
152,4
115,5
~ 2106
7,5
B2-01-03-0190-09
CBR Type Modified Proctor Mould(Vibrating Hammer Mould)
BS, EN, TS-1900-1
152 ± 0,5
127 ± 1
2303
8,5
Especificaciones Técnicas
Código
Descripción
Standard
Rammer Dia. (mm)
Free Fall Height (mm)
Mass of Rammer (g)
Peso (kg)
B2-01-03-0190-11
Standard Proctor Rammer
ASTM / AASHTO / CNR
50,8
304.8± 1
2495 ± 23
5
B2-01-03-0190-12
Modified Proctor Rammer
ASTM / AASHTO/ CNR
50.8
457 ± 1.3
4540 ± 10
8
B2-01-03-0190-13
A Type Standard Proctor Rammer
EN
50 ± 0.5
305± 3
2500 ± 20
5
B2-01-03-0190-14
B Type Modified Proctor Rammer
EN
50 ± 0.5
457 ± 3
4500 ± 40
8
B2-01-03-0190-15
2,5 kg Compaction Rammer
BS
50 ± 0.5
300±3
2500 ± 25
5
B2-01-03-0190-16
4,5 kg Compaction Rammer
BS
50 ± 0.5
450 ± 4
4500 ± 50
8
Repuestos y Consumibles
Código
Descripción
Standard
B2-01-03-0190-04

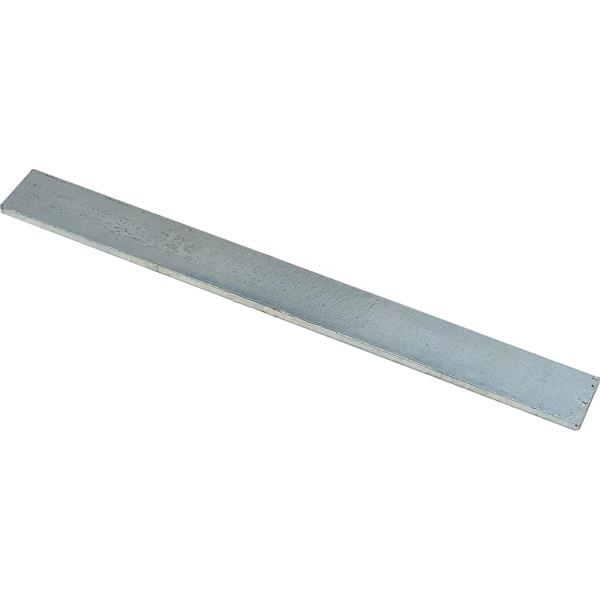

Steel Plate for The End Layer Compaction for B2-01-03-0190-03
EN
B2-01-03-0190-06
Steel Plate for The End Layer Compaction for B2-01-03-0190-05
