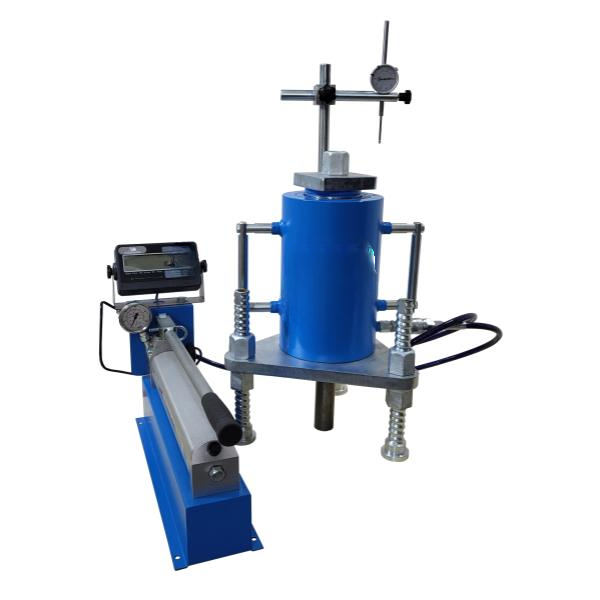

Este dispositivo se utiliza para comprobar la firmeza de la unión entre el anclaje y la cimentación. Se utiliza ampliamente en ferrocarriles, túneles de carreteras, proyectos de conservación de agua, pozos de minas de carbón y proyectos de defensa nacional. Los probadores manuales de fuerza de extracción de barras de refuerzo cuentan con gato hidráulico (pistón), bomba hidráulica manual de 700 bar, manguera de alta presión y sistema de conexión. Se ofrecen dos alternativas para el equipo digital de prueba de extracción de barras de refuerzo. Los modelos , y se suministran con una unidad de lectura digital alimentada por batería, transductor de presión, gato hidráulico (pistón), bomba hidráulica manual de 700 bar, manguera de alta presión y sistema de conexión. Los modelos /LPI, /LPI y /LPI se suministran con una unidad de lectura digital alimentada por batería LPI, transductor de presión, gato hidráulico (pistón), bomba hidráulica manual de 700 bar, manguera de alta presión y sistema de conexión. Los probadores de fuerza de extracción de barras de refuerzo tienen un cilindro hidráulico de acero. , Los modelos , , , /LPI y /LPI permiten ensayar pernos de roca de hasta 32 mm de diámetro. Los modelos , y /LPI permiten ensayar pernos de roca de hasta 38 mm de diámetro. El eje reductor intermedio debe solicitarse por separado, según el tipo y el diámetro de la muestra.
Normas: ASTM D4435
Especificaciones Técnicas
Código
Producto
Diám. Perno (mm)
Dimensiones (cm)
Peso (kg)
B2-01-03-0207-04
Aparato Manual de Extracción de Pernos de Roca, 30 ton
Ø 16 a 32
80x35x32
50
B2-01-03-0207-24
Aparato Digital de Extracción de Pernos de Roca, 30 ton
Ø 16 a 32
80x35x32
50
B2-01-03-0207-25
Aparato Digital LPI de Extracción de Pernos de Roca, 30 ton
Ø 16 a 32
80x35x32
50
B2-01-03-0207-18
Aparato Manual de Extracción de Pernos de Roca, 60 ton
Ø 16 a 32
80x40x32
60
B2-01-03-0207-26
Aparato Digital de Extracción de Pernos de Roca, 60 ton
Ø 16 a 32
80x40x32
60
B2-01-03-0207-27
Aparato Digital LPI de Extracción de Pernos de Roca, 60 ton
Ø 16 a 32
80x40x32
60
B2-01-03-0207-21
Aparato Manual de Extracción de Pernos de Roca, 100 ton
Ø 16 a 38
80x43x32
75
B2-01-03-0207-28
Aparato Digital de Extracción de Pernos de Roca, 100 ton
Ø 16 a 38
80x43x32
75
B2-01-03-0207-29
Aparato Digital LPI de Extracción de Pernos de Roca, 100 ton
Ø 16 a 38
80x43x32
75
Repuestos Disponibles
Código
Producto
B2-01-03-0207-01
Bomba Hidráulica Manual
B2-01-03-0207-05
Gato Hidráulico (Pistón), 30 ton
B2-01-03-0207-11
Aparato de Colocación de Pistón para B2-01-03-0207-05
B2-01-03-0207-19
Gato Hidráulico (Pistón), 60 ton
B2-01-03-0207-20
Aparato de Colocación de Pistón para B2-01-03-0207-19
B2-01-03-0207-22
Gato Hidráulico (Pistón), 100 ton
B2-01-03-0207-23
Aparato de Colocación de Pistón para B2-01-03-0207-22
B2-01-03-0207-12
Manguera de Alta Presión, 3 m
B2-01-03-0207-02

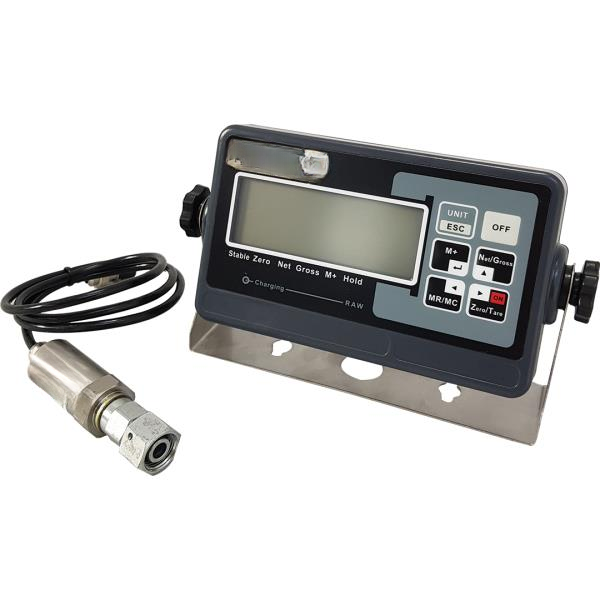

Unidad de Lectura Digital a Batería
B2-01-03-0207-30

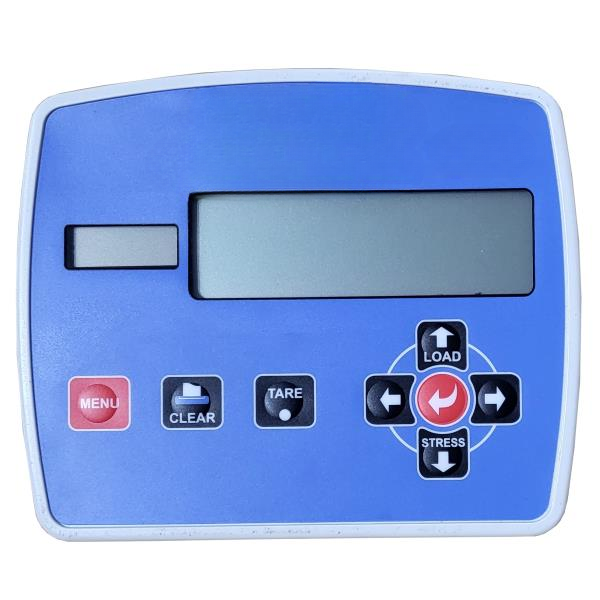

Unidad de Lectura Digital LPI a Batería
B2-01-03-0207-03
Transductor de Presión
B2-01-03-0207-13
Eje Reductor Intermedio SN Bulon para 16 mm diám.
B2-01-03-0207-14
Eje Reductor Intermedio SN Bulon para 18 mm diám.
B2-01-03-0207-15
Eje Reductor Intermedio SN Bulon para 20 mm diám.
B2-01-03-0207-16
Eje Reductor Intermedio SN Bulon para 22 mm diám.
B2-01-03-0207-17
Eje Reductor Intermedio SN Bulon para 25 mm diám.
B2-01-03-0207-06
Eje Reductor Intermedio SN Bulon para 28 mm diám.
B2-01-03-0207-07
Eje Reductor Intermedio SN Bulon para 32 mm diám.
B2-01-03-0207-08
Eje Reductor Intermedio IBO Bulon para 25 mm diám.
B2-01-03-0207-09
Eje Reductor Intermedio IBO Bulon para 32 mm diám.
B2-01-03-0207-10
Eje Reductor Intermedio IBO Bulon para 38 mm diám.
