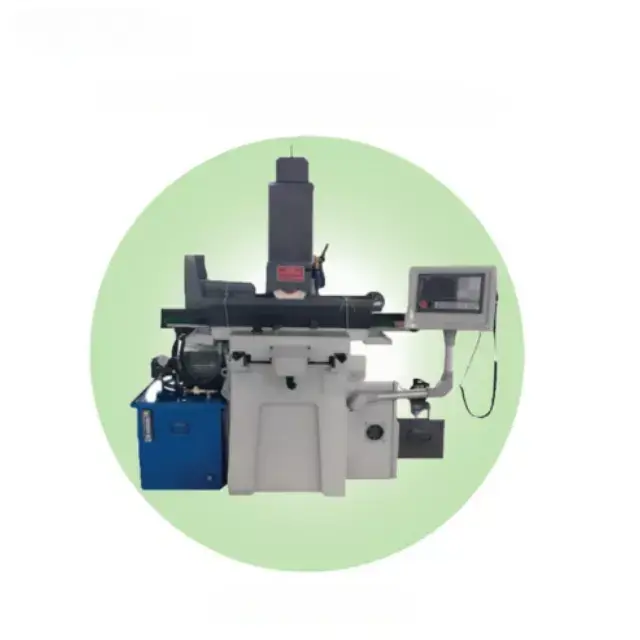

Rectificadora plana CNC (tanque 80 L)

Descripcion general

Rectificadora plana CNC con mesa de 480 x 200 mm y movimiento maximo de la mesa de trabajo de 530 x 220 mm. La ranura en T es de 1 x 14 mm y la distancia desde la superficie de la mesa hasta el centro del husillo es de 450 mm. La rueda tiene dimensiones de 200 x 20 x 31.75 mm y velocidad de 2850 r/min.

La velocidad longitudinal de la mesa de trabajo es de 3 a 25 m/min, la cantidad de avance transversal delantero y trasero es de 0.5 a 15 m/min y la cantidad de avance manual vertical del rectificado es de 0.005 a 0.05 mm. La velocidad rapida ascendente y descendente del cabezal de rectificado es de 0 a 6 m/min.

El equipo incorpora motor del husillo de 1.5 kW, motor de la bomba de refrigerante de 40 W, motor servo de elevacion de 0.75 kW, motor servo delantero y trasero de 0.75 kW y motor hidraulico de 1.5 kW. La presion de trabajo es de 3 MPA, la capacidad del tanque es de 80 L, el caudal maximo es de 18 L/min, el paralelismo de la superficie de trabajo con el nivel base es de 300:0.005 mm y la rugosidad superficial es de Ra0.32 um.
