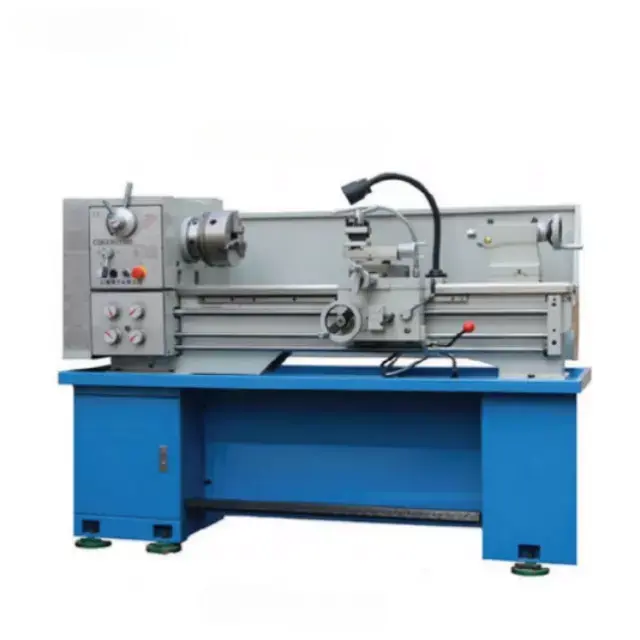

Torno mecanico

Descripcion general

Especificación CQ 6236A Oscilación sobre la bancada de la máquina 360 mm Oscilación sobre el carro transversal 210 mm Distancia entre centros 750 mm Longitud de giro 700-750 mm Ancho de la bancada 218-260 mm Husillo de trabajo Diámetro del husillo en el cojinete delantero 60 mm Orificio y nariz del husillo 35/38 mm Orificio cónico según DIN 228 (acortado) MT-5/MT-3/MT-6/MT-4 Máx. diámetro de la placa frontal y del disco de sujeción 315 mm Guía de deslizamiento de herramientas Longitud del carro 350-365 Graduación de la escala longitudinal en el volante de la caja del delantal 0,2 mm Recorrido del deslizamiento transversal 140 mm Graduación de la escala en el husillo del deslizamiento transversal 0,025 mm Ancho del deslizamiento transversal 118-140 mm Recorrido del deslizamiento compuesto 68-100 mm Graduación de la escala en el husillo del deslizamiento compuesto 0,05 mm Ancho del deslizamiento superior 110 mm Contrapunto con volante Carrera de la pluma 100-120 mm Diámetro del manguito central 50 mm Casquillo cónico DIN 228 MY3 Graduación de escala en el manguito central 1 mm Anillo de escala en el husillo del contrapunto, escala 0,05 mm Graduación Recorrido transversal: = 10 MM Número de rango de velocidad 2x8 Rango de velocidad A: (50-350) rev/min 8 velocidades Rango de velocidad B (250-2000) Rev/min 8 velocidades Pasos de rosca con cambio estándar juego de engranajes Roscas BS 4-76 T.P.I o 4-56 TPI Todas las roscas métricas estandarizadas seleccionables excepto 0,45 y 405 mm 0,25-16 mm Paso del husillo 6 mm Nivel de potencia sonora según Din 45635-16max 93 db (a)
