Especificaciones tecnicas
Propósito
CORECASE es un extractor de muestras portátil de peso ligero para obtener rápidamente núcleos perforados que sean precisos de diámetro, tienen lados rectos, y son perpendiculares a la superficie. Además de determinar la resistencia a la compresión en el lugar, los núcleos perorados también se pueden usar para los siguientes fines :
• Verificación de los defectos identificados por métodos de END (NDT) como el s’MASH sistema de impulso-respuesta; el DOcter sistema impacto-eco ; y los sistemas de impulso-eco MIRAy EyeCon.
• Preparación de un núcleo parcialmente perforado para realizar un ensayo pull-off con BOND-TESTde acuerdo con BS 1881: 207 o ASTM C1583
• Otras pruebas de laboratorio tales como: cloruro de penetración rápida usando el sistema PROOVE’it , conductividad mayor usando MERLIN, Parámetros con aire vacío utilizando el sistema RapidAir, o para su análisis petrográfico.
Principio

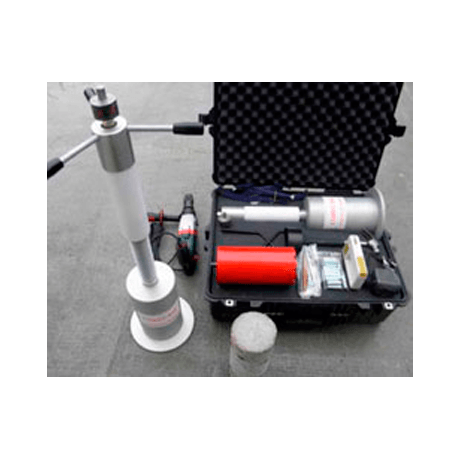

Un barril de extracción de muestras de pared delgada con una broca de diamante de alto rendimiento está unido a un equipo de perforación refrigerado por agua con un peso entre 1,8 kg y 3,5 kg. El equipo de perforación empuja el cañón de instrucción adelante concéntricamente evitando de este modo las fuerzas de flexión durante la perforación. Un acoplamiento de plástico especial se utiliza entre el taladro eléctrico y el cilindro de extracción de muestras para reducir la vibración de la broca, asegurando una larga vida para el bit de diamante y una superficie de núcleo suave. El equipo de perforación se mantiene de forma segura perpendicular a la superficie por abrazaderas ajustables anclados a la superficie o por una placa de succión. El resultado final es un núcleo perforado rápidamente que tiene una superficie lisa, el diámetro exacto, y perforado perpendicular a la superficie. Hay dos versiones disponibles: CORECASE CS-75 para un diámetro de núcleo de 75 mm y CORECASE CEL-100 para un diámetro de núcleo de 100 mm.
Ejemplos de aplicaciones

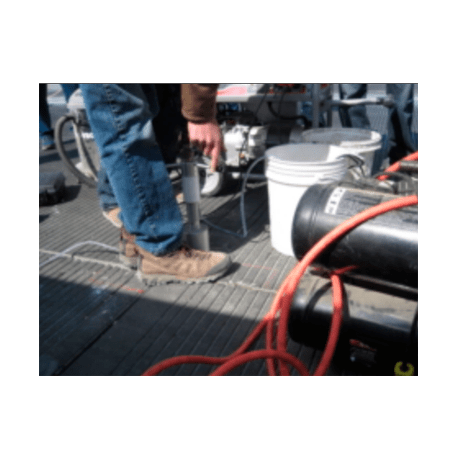

Extracción de muestras con el CS-75 plataforma sujeta a la superficie
CS-75 extracción de muestras plataforma unida a la placa de succión antes de realizar BOND-TEST

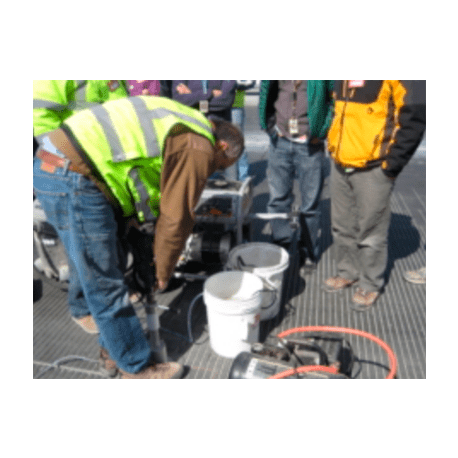

Extracción de muestras con el CS-75 plataforma para la inspección de grietas después de la extracción de cloruro
Extracción de muestras con la plataforma CEL-100 para obtener espécimen para el ensayo con PROOVE’it para la permeabilidad de cloruro
Números de pedido

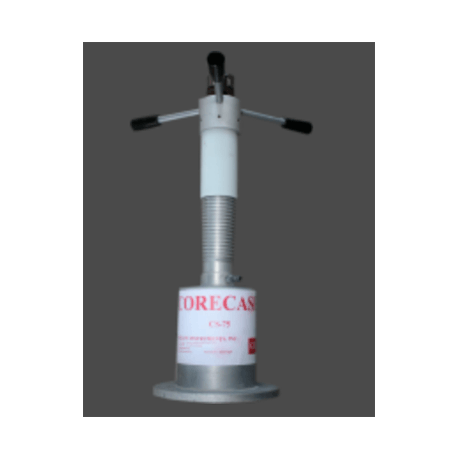

CORECASECS-75 (75-mm núcleo)
Objeto opcional
CORECASE CEL-100 (núcleo de 100 mm)
Objeto opcional
Las varillas de extensión, de 100 mm de largo, para perforar a más de 110 mm ( CS-75 ) o más de 210 mm ( CEL-100 ) están disponibles bajo pedido, pedido n.º CC-190.
Brocas adicionales
Para CORECASE CS-75
Para CORECASE CEL-100
