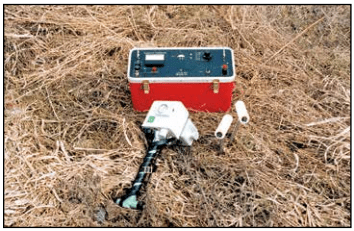

EM16 | EM16R | TX27
El TX27 es un transmisor VLF portátil que suministra un campo VLF para realizar levantamientos con EM16 o EM16 / 16R si las transmisiones remotas son débiles, intermitentes o están mal acopladas con el objetivo. Para las encuestas EM16, la antena TX27 consiste en un cable a tierra largo (típicamente de 1 km).
Especificaciones:Cantidades Medidas
Em16: Componentes En Fase Y En Cuadratura Del Campo Vlf Secundario, Como Porcentajes Del Campo Primario.
Em16r: Resistividad Aparente En Ohmios-Metros, Y Ángulo De Fase Entre Ex Y Hy.
Fuente De Campo Primario
Em16: Bobina De Núcleo De Ferrita.
Em16r: Electrodos De Acero Inoxidable, Separados Por 10 M: La Impedancia Del Sensor Es De 100 Mω En Paralelo Con 0.5 Pf.
Sensor
9.8 Khz.
Frecuencia De Operación
15 A 25 Khz (Opcionalmente A 30 Khz) Dependiendo De La Estación De Transmisión Vlf.
Medición De Rangos
Em16: En Fase: ± 150%.
Cuadratura: ± 40%.
Em16r: 300,3 K, 30 Kω-M.
Fase: 0 - 90 °.
Fuente De Alimentación
Em16 / Em16r: 6 Células Alcalinas "Aa".
Dimensiones
Em16 / Em16r: 53x30x22 Cm.
Pesos
Em16: 1.8 Kg; Envío: 6.2 Kg.
Em16r: 1.5 Kg; Envío: 6 Kg.
El Receptor EML VLF es el instrumento geofísico electromagnético más utilizado de todos los tiempos. La inclinación y elipticidad locales de las transmisiones de VLF se miden y resuelven en componentes en fase y en cuadratura de la respuesta de VLF. El EM16 ha descubierto varios cuerpos de mineral base y de metales preciosos y muchas fracturas y fallas acuáticas.
El accesorio de resistividad EM16R usa un par de electrodos para medir la resistividad aparente de la tierra. El instrumento combinado EM16 / 16R puede detectar una segunda capa de tierra si la capa se produce dentro de la profundidad de la piel VLF. Además, el EM16 / 16R puede mapear la alteración resistiva para la exploración de oro.
